DFW XP:IP65多功能称重显示器


  DFW XP:IP65多功能称重显示器

可选的功能模式
  • •按键功能：
  • 清零、去皮、手动去皮、打印和/或传输数据、功能启用、开关机。
  • 17键型号：可储存10个皮重的数据库、2位数字ID、按键锁及重复打印上一次数据。
  • •可选功能：
  • - 显示重量精度x10
  • - 净重/毛重或lb/kg转换
  • - 重量累计
  • - 配方称量
  • - +/-检重
  • - 百分比称量
  • - 重量输出至PC/PLC（带可选Alibi内存卡）
  • - 计件（分辨率为1500000d）
  • - 首次/二次称量
  • - 重量锁定及峰值检测
  • - 限值控制（需配DFIO可选配件）
远程遥控器的可用功能
  • •19键远程遥控器（标配）：
  • - 清零；
  • - 去皮/手动去皮；
  • - 启用/禁用功能模式；
  • - 打印；
  • - 关机
  • •6键无线电远程遥控器（可选）：
  • - 清零；
  • - 去皮；
  • - 启用/禁用功能模式；
  • - 打印；
  • - 关机
主要证明文件
  • EC型式批准（en45501）
  • OIML R76
  • Australian legal for trade certificate of approval (NMI S788)
高性能多功能的称重显示器，其大量应用程序和丰富接口使其适用于各种工业和商业应用，例如地磅秤、汽车衡、移动称量等等。 经过CE-M认证（OIML R-76 / EN 45501）。

主要功能

  • •5个或17个防水按键。
  • •LCD液晶背光显示屏可显示6位字高25mm的高对比度字符，还具有可显示当前激活功能的指示。
  • •容易清洗的ABS IP65外壳，可抵御严酷的腐蚀性环境。
  • •尺寸：278 x 125 x 186mm。
  • •可安置于工作台、立柱或墙上。
  • •24位4频道A/D转换，速度达200次/秒，高达8个线性化信号点。
  • •10.000e或多量程3x3000e @ 0.3 µV/e（通过CE-M认证，用于经贸易结算认证的仪器）。
  • •显示分辨率可达800.000。内部分辨率达3.000.000点。
  • •可通过键盘或PC端DINITOOLS 进行数字标定和参数设置。
  • •内置可充电电池（可维持一个350-Ohm的传感器工作60小时） 和110-240Vac内部电源适配器。
  • •可与8个输入电阻350Ohm的传感器连接，与至多与16个700Ohm传感器连接。

I/O接口

  • •RS232/C双向口，可用于连接打印机、标签打印机或一体式打印机。
  • •RS232/C（或可选RS485或USB）双向口，可用于连接PC、PLC、远程显示屏和无线电模块。RJ RS232接口连接。
  • •用于远程遥控的IR输入

按键功能

  • 清零、去皮、手动去皮、打印和/或传输数据、功能启用、开关机。
  • 17键型号：可储存10个皮重的数据库、2位数字ID、按键锁及重复打印上一次数据。
MASTER/REPEATER可选型号
  • •该型号可用作普通重量变送器使用，或用于变送多台DFW/DGT/MCW称重显示器的重量（MASTER，即作为主机）。
  • •功能模式：
  • - 多台称重显示器的重量变送：
  • 通过该功能可变送多达32台独立称重显示器的重量值，可显示每台称重显示器的重量值，或显示打印总重。
  • - 普通重量变送器使用：
  • 通过该功能可变送任何一台称重显示器上的重量值。
DOWNLOAD
可选型号
 型号说明

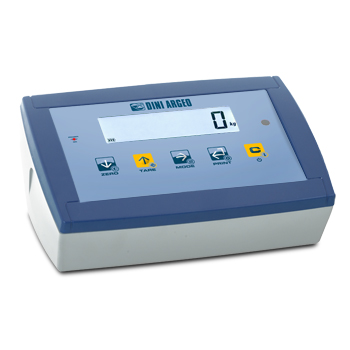

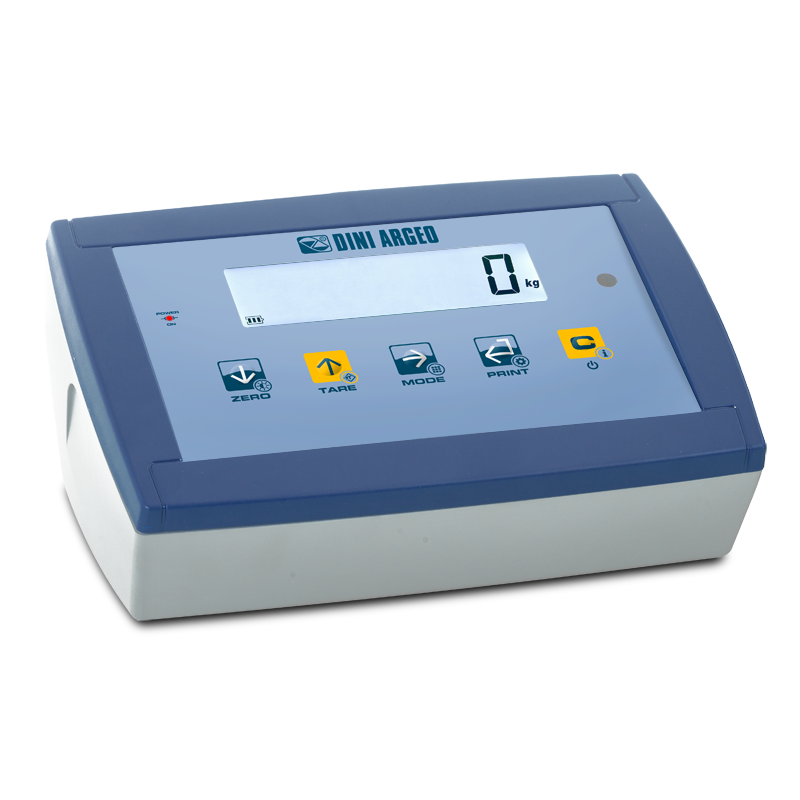

DFWXP 五个按键显示器 IP65 ABS外壳，背光液晶显示。

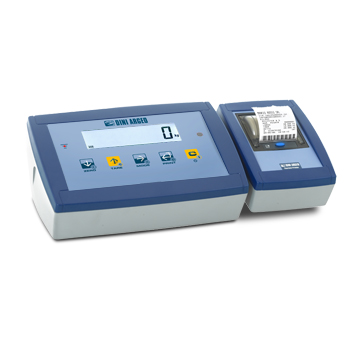

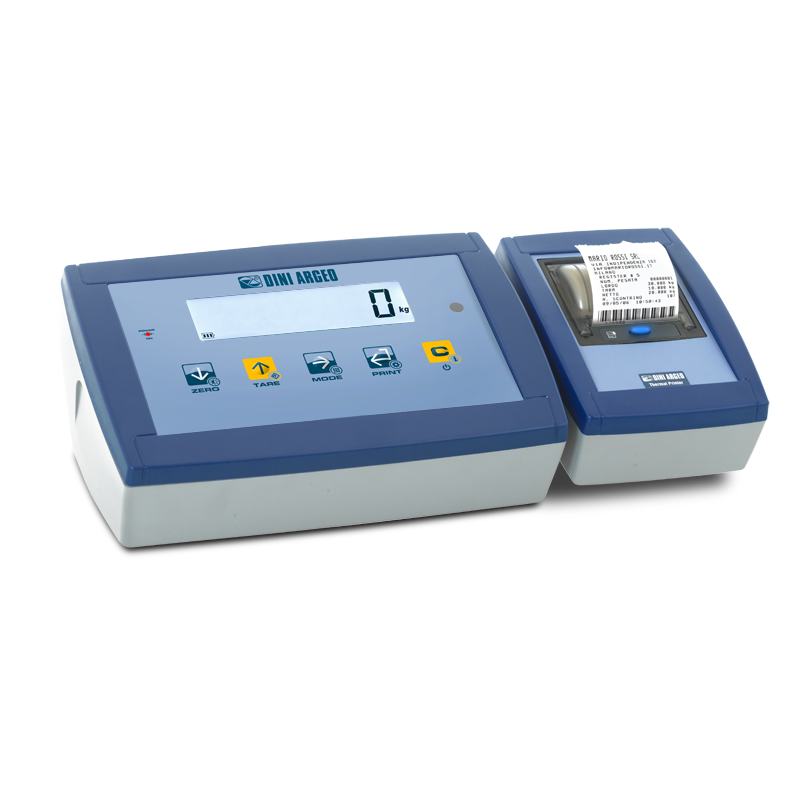

DFWPXP 5-key indicator with attached printer and real time clock. ABS case, backlit LCD display.

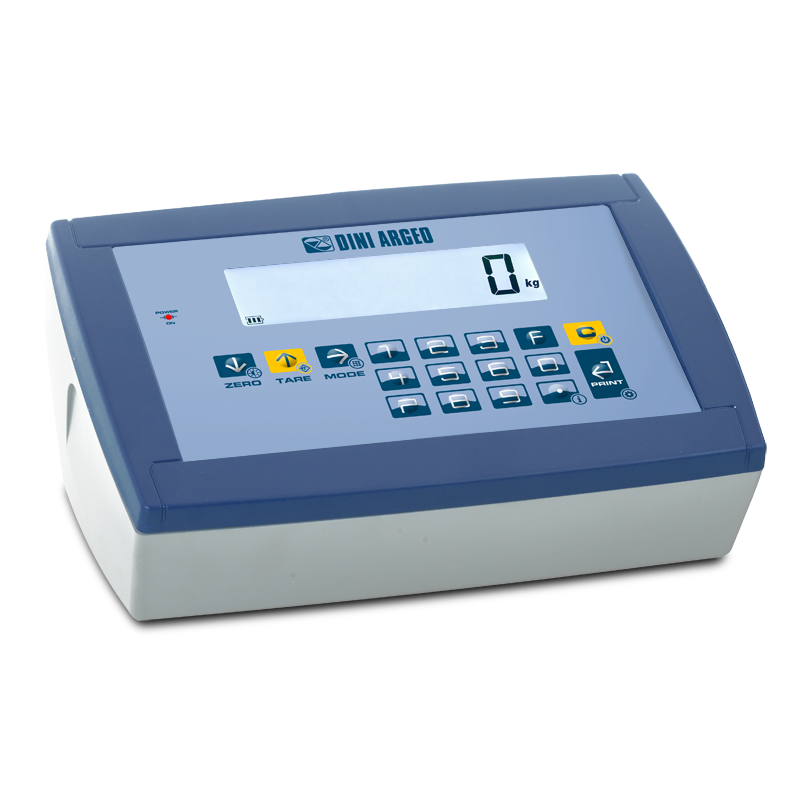

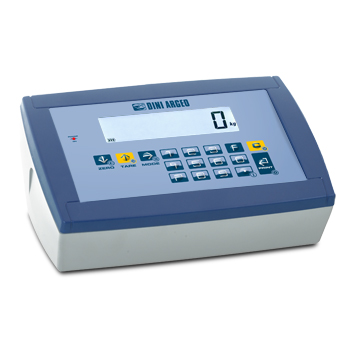

DFWKXP Multifunction weight indicator with 17-key keypad IP65 ABS case, backlit LCD display, and standard weighing programme.

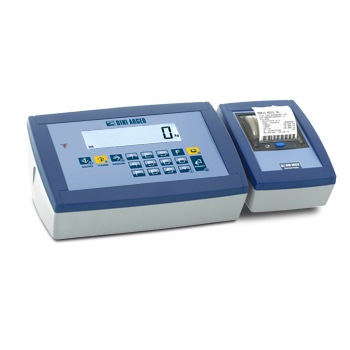

DFWKPXP Multifunction indicator with 17-key keypad and attached thermal printer with ABS case, backlit LCD display, real time clock, and standard weighing programme.
????
Optional power supply cords
Approval
 型号说明
KCEM 为与我司称重显示器并用的经贸易结算认证的称重系统及称重平台提供相应的Welmec认证文件及图版套件。
Storing the weighs
 型号说明
USBC-1(S1) USB储存套件：USB接口与USB棒。
USBK 5根USB棒，与USBC选配件一起使用。
SWM PC端WeiMonitor应用软件：实时监控称重并记录相关重量数据。
PC software for managing weighbridges
 型号说明
WEITRUCK-1 汽车衡PC软件，用于远程控制称重系统，需与DFW或DGT系列称重显示器一起使用。配有简单直观的操作界面、大量可用功能、客户数据库、物料数据库及车辆数据库，而且对累计的数据加以处理、对打印格式个性化设置，其还配备Alibi内存，供经认证的系统使用。
Printers/Labellers
 型号说明
LP542TE(S1) Direct termal labeller. 标签可剥离式热敏标签打印机，配有连接称重显示器的1.5m长RS232电缆，外接100/240Vac电源适配器。
RSCBLP(S1) 1.5m长RS232/C电缆，用于称重显示器与LP542、TTP243或SMTPLUS标签打印机连接。
RSCBLP10M(S1) 10m长RS232/C电缆，用于称重显示器与LP542、TTP243或SMTPLUS标签打印机连接。
CNFSERV 提供满足客户需求的打印格式配置技术服务：DFW系列称重显示器（设置功能模式与标题行）连TPR系列打印机或LP542S标签打印机。
CODEPG Service for loading a customised code-page on TPR printer (standard is PC437 - Central Europe, USA)
Communication Interfaces
 型号说明
WIFITD-3(S1) WI-FI接口（通过无线接入点），用于与公司计算机系统无线通讯。
ETHD(S1) 以太双向口，速度10～100 Mbps，支持协议；TCP, UDP, IP, ARP, ICMP, 以太网 Mac
BLTH-3(S1) 蓝牙接口，可与PC或PDA无线通讯。
OBRF2G4(S1) 外接2.4GHz无线电模块，用于与称重显示器/重量变送器连接，配有ABS IP65外壳及3m长RS232连接电缆，由称重显示器/重量变送器对其供电，室内工作距离: 45m；户外工作距离：140m。高达50个可配置频道(OBRF配件必须与其它无线电模块一起使用)。
OBRF2G4-USB 868MHz无线电模块，适用于PC，配有PVC外壳和1m长USB/mini USB连接电缆，由PC端USB口对其供电。工作距离：室内70m；室外140m。高达50个可配置频道.
DF485(S1) RS485双向口
DAC16O-2(S1) 16位D/A模拟输出：0至10Vdc或0至20mA，输出电流的电阻为350 Ohm，输出电压的电阻为10K Ohm。
ALMEM-1(S1) Alibi内存板，用于储存PC/PLC传输的数据，至多可储存12万个重量数据，且该板已集成实时时钟功能。
Date&Time option
 型号说明
DFCLK(S1) 实时时钟板，用于显示及打印日期与时间。
Connection cables
 型号说明
ETHCBRJ(S1) 1.5m长以太网电缆，用于称重显示器与PC工作网络组连接（需配备ETH可选配件）。
RSCBRJ(S1) 长1.5m RS232/C连接电缆，用于称重显示器与PC连接，一端用于连接PC的9芯母口，一端用于连接称重显示器的RJ接口。
Weight repeater software
 型号说明
MSTSLV 特殊软件型号：仪表作为单台重量变送器使用，或作为变送多台DFW/DGT/MCW称重显示器重量的主机（MASTER）使用。
Weight repeaters
 型号说明
DGT100R-1 该款重量变送器配有IP68不锈钢外壳、5个按键、字高100mm大型LED显示屏及压力调节阀。
Columns and support brackets
 型号说明
STFI-1 不锈钢固定支架，用于墙面安装称重显示器。
CSP38I-1 称重显示器不锈钢地上立柱，尺寸450 x 450 mm，高917 mm，直径Ø = 38 mm
CSP38D 不锈钢称重显示器地上立柱，尺寸350 x 350 mm，高750 mm
Options for ATEX version
 型号说明
KZBA-1 For intrinsically safe weighing systems in a dangerous zone. Dimensions 179x359x166,5mm. Marking of housing + Zener Barrier ZBA1S: ATEX II 3(1)G Ex nA [ia Ga] IIC T4 Gc X for gas, ATEX II 3(1)D Ex tc [ia Da] IIIC T135°C Dc IP66 X for dust. Provided with safety instructions and the ATEX EU declaration of conformity (EN and IT).
KMB4-1 齐纳防爆栅套件，包含三个本安防爆栅与一个ABS保护盒，至多连接4个每个电阻350 ohm的传感器，供与防爆区域内的本安设备连接。单个防爆栅防爆特性：ATEX II (1) GD [Ex ia] IIC [Ex iaD]；防爆栅套件防爆特性：ATEX II 3G Ex nA II T4 IP65 (-20°C ≤ Ta ≤ +40°C)。手册与证书仅提供英文版本。
DCATEXMB4 ATEX declaration for the whole system with Dini Argeo Zener barriers. Ex II 2G IIC T6 Gb X e Ex II 2D IIIC T125°C Db X system, with label of the whole system, for weight indicator connected to Dini Argeo zener barriers, connected to a mechanical structure with ATEX load cells (each cell must be certified with CCATEX option).
JB4QA 5孔4线防爆接线盒，配IP67 ABS外盒，至多可以连接4只传感器。防爆等级：ATEX II 2G Ex ib IIC T6 Gb (防气体)，ATEX II 2D Ex tb IIIC T115°C Db IP65 (防粉尘)。附ATEX CE声明文件(英文版、德文版、法文版或意大利文版)。
JB4QAI IP66不锈钢防爆接线盒，ATEX，至多连接4个传感器。 4+1导缆器，防爆等级：ATEX II 2G Ex ib IIC T6 Gb (防气体)，ATEX II 2D Ex tb IIIC T115°C Db IP65 (防粉尘)。附ATEX CE声明文件 (英文版、德文版、法文版或意大利文版)。
EXCB6(S6) 传感器防爆6芯屏蔽电缆，供本安区域内使用。€/米
Keyboard protection cover
 型号说明
CVRXP Kit of 10 moulded protective covers in transparent plastic, for indicator DFWXP or 3590EXP with ABS case.
Remote control
Attached control light box
 型号说明
OBCLTP(S1) 声控式工业三色信号灯，可与称重显示器一体式连接，配有ABS外壳及连接电缆，由称重显示器对其供电。
Cable glands
附件
 型号说明
TECSUP 电话技术支持或公司提供仪表及打印输出配置，以每小时计价。
UMAN 打印版用户说明书（可免费从网上下载）
TECMAN 打印版技术说明书（可免费从网上下载）
