"JBQA"：接线盒

	"JBQA"：接线盒

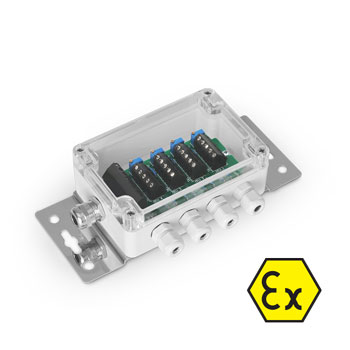

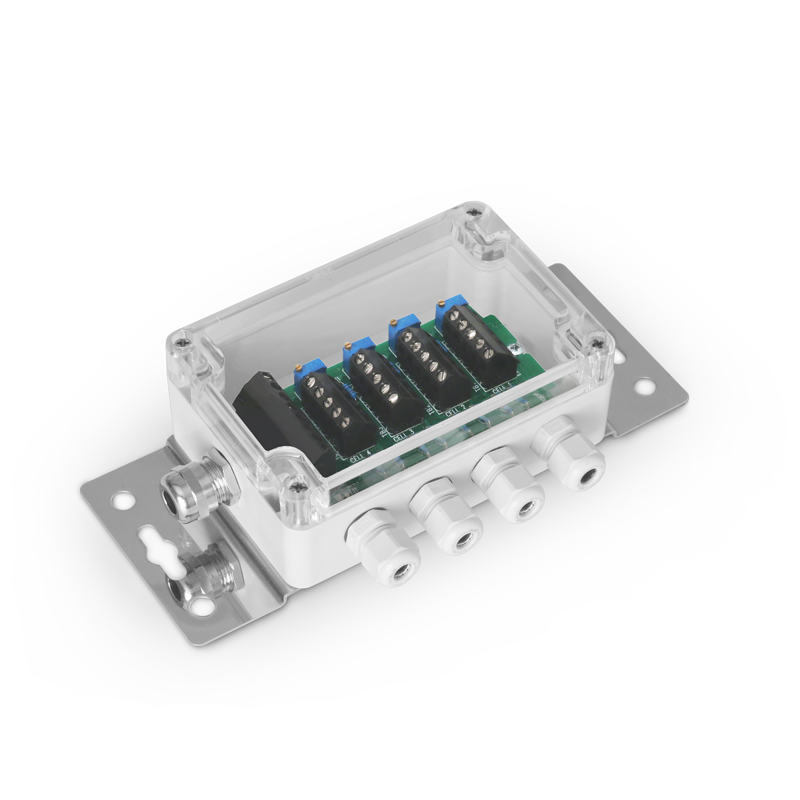

接线盒，具有角差调整功能，通过电路板上的可调电阻，使得秤体达到平衡状态。可以连接2个、3个、4个或10个传感器。连接10个传感器的接线盒内部还装有防漏电及静电干扰的元器件。防爆标识：
ATEX II 2G Ex ib IIC T6 Gb (防气体)
ATEX II 2D Ex tb IIIC T115°C Db IP65 (防粉尘)

性能参数

配IP67 ABS保护外盒
JB10Q型号：配IP68聚酯材质外盒
输入电压：24Vdc
输入电流：700mA
传感器输入信号：1000mV
温度影响：50ppm/°C
JB10Q型号接线盒内部装有防漏电及静电干扰的元器件

尺寸

JB2Q, JB3Q, JB4Q：120x80x55mm (lxwxh)
JB10Q：220x120x90mm (lxwxh)

DOWNLOAD

ATEX_2GD_FAQ.pdf	JBJC_23.09_EN_U.pdf
JBJC_23.09_DE_U.pdf	JBJC_23.09_IT_U.pdf

????

	型号	说明
	JB1A	Junction box for hazardous areas ATEX, in ABS IP67, with 1 + 1 fairleads for connection with 1 load cell. Protection modes: ATEX II 2G Ex ib IIC T6 Gb for gases, ATEX II 2D Ex tb IIIC T115°C Db IP65 for dusts. Complete with manual and ATEX CE CONFORMITY DECLARATIONS (available in EN, DE, FR and IT).
	JB4QA	5孔4线防爆接线盒，配IP67 ABS外盒，至多可以连接4只传感器。防爆等级：ATEX II 2G Ex ib IIC T6 Gb (防气体)，ATEX II 2D Ex tb IIIC T115°C Db IP65 (防粉尘)。附ATEX CE声明文件(英文版、德文版、法文版或意大利文版)。

Similar solutions for ATEX environments

	型号	说明
	JB4QAI	IP66不锈钢防爆接线盒，ATEX，至多连接4个传感器。 4+1导缆器，防爆等级：ATEX II 2G Ex ib IIC T6 Gb (防气体)，ATEX II 2D Ex tb IIIC T115°C Db IP65 (防粉尘)。附ATEX CE声明文件 (英文版、德文版、法文版或意大利文版)。

Protection for junction box/electronic circuits

	型号	说明
	GELBOX	(S1) 300ml装防冷凝胶，具有密封与绝缘功能，保护传感器不受电磁干扰。

Connection cables

	型号	说明
	LCCB	6芯屏蔽电缆，供传感器或接线盒接线使用。€/米
	LCCBA	Ex 6-pole shielded cable for RS232 serial port/power supplier, for using in hazardous areas. Price/meter
	EXCB6	(S6) 传感器防爆6芯屏蔽电缆，供本安区域内使用。€/米

尺寸图

PDF版产品页 All the specifications and images can be subject to variations and upgrades without prior notice.
