DFWKRP：汽车衡专用称重显示器


  DFWKRP：汽车衡专用称重显示器


按键与打印功能
按键：
  • 循环清零所有已连接的称重平台。
  • 显示每个称重平台的重量、累计重量或任意组合的称重平台的重量。
  • 显示每个轴的重量(rms)及累计重量。
  • 简单的车辆称重功能，可打印每个轮重的重量及累计重量。
  • 累计多车辆（带拖车）重量，可打印累计和及车辆累计重量。
  • 静态轴重累计，可打印每个轴的重量及车辆累计重量。
  • 简单的输入/输出车辆称重功能。
  • 轴重累计输入/输出车辆称重功能。
  • 已称的车辆的总累计。
  • 计算及打印重心坐标。
打印：可设置以下打印格式：
  • 4标题行
  • 每个单一称重平台的重量及任意组合的称重平台的重量
  • 累计车辆重量
  • 已称的车辆的总累计
  • 车辆重心坐标
  • 标签序号
  • 称重次数
  • 条码Code 39
  • 日期与时间
无线轮重/轴重称重系统
  • 通过DFWKRPRF重量变送器与DFWLAPKR无线重量传送器的使用，用户可无线传输在至多4个独立称重平台上所称得的轮重或轴重的重量。

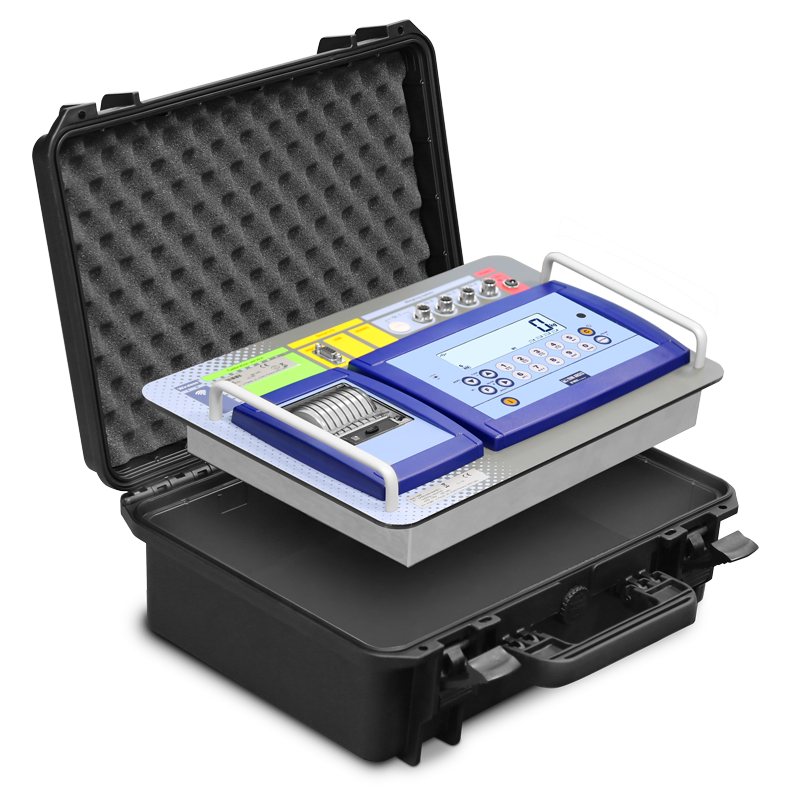

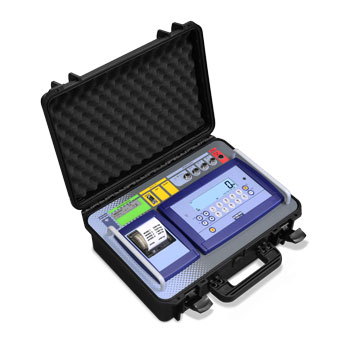

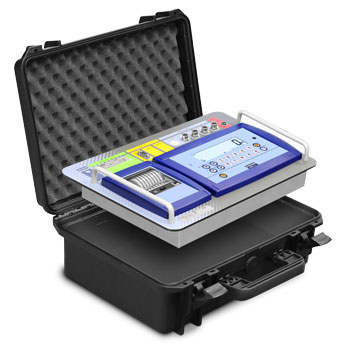

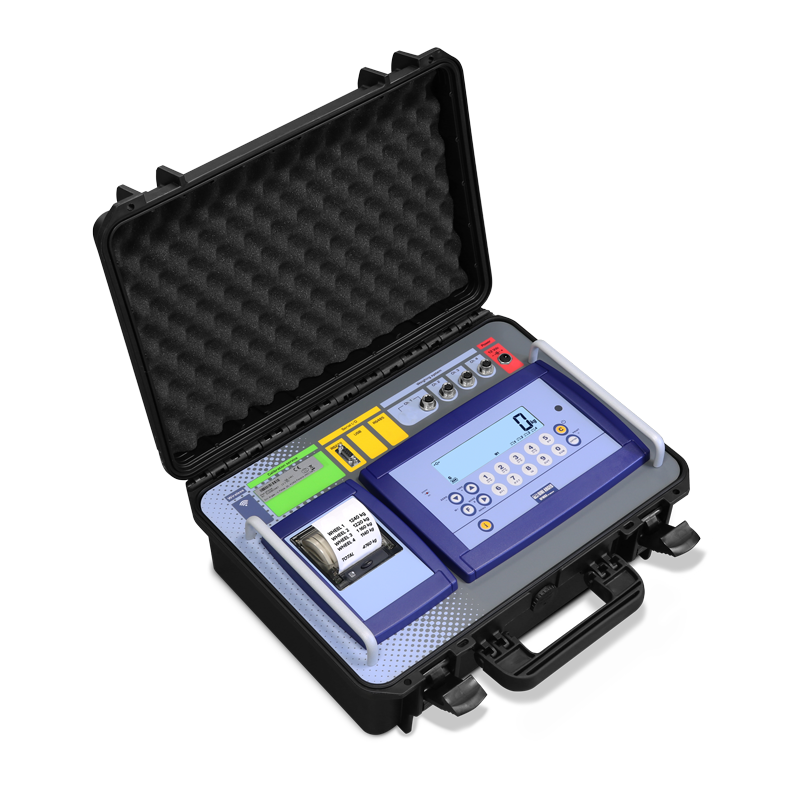

多功能便携式数字称重显示器，配有4个用于连接称重平台的接口、内置可充电电池、电池充电器、热敏打印机、实时时钟板及便携式手提箱包，适用于汽车衡系统。还提供经CE-M认证型号（OIML R-76 / EN 45501）。

主要特点

  • 17个防水功能按键。
  • 6位字高25mm的LCD背光显示屏，以及指示当前激活功能的图标。

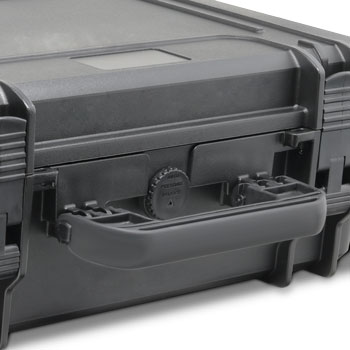

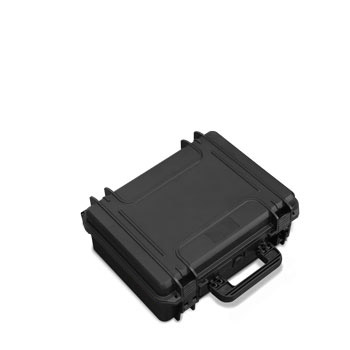

  • 配有便携式手提箱包。
  • 通过键盘设置标定参数、启动参数及打印格式等。
  • 通过PC端DINITOOLS软件管理及配置仪表。
  • 10.000e或多量程3x3000e @ 0.3 µV/e（通过CE-M认证，用于经贸易结算认证的仪器）。
  • 显示分辨率可达800.000,内部分辨率达3.000.000点。
  • 24位4频道A/D转换，速度达200次/秒。
  • 配有4个用于连接4个称重平台的接口（至多可扩展至8个）。
  • 至多可连接25个内阻1000 Ohm传感器。
  • 内置可充电电池（至少工作10小时，充电时间8小时）及12Vdc / 230Vac电源适配器。
  • 配有热敏打印机、实时时钟板，还另附一个便携式箱包，可放置称重显示器及其它配件。
  • 尺寸：325x460x170mm；总重：大约5kg

I/O接口

  • 在面板上
    -RS232/C（或可选RS485或USB串口）双向口，带9针母接口，用于连接PC。
    -用于接收远程遥控器信号的IR输入。
  • 在仪表上
    -RS232/C串口，用于连接打印机。

可选配件

  • 可连接5、6、7或8个传感器（价格需另计）
  • USB接口
  • RS485接口
  • WI-FI接口
  • 868MHz无线电模块，用于传输重量数据至PC（适用于DFWKRP型号）
  • 2输入 + 2输出板
  • 16位 D/A模拟输出：0-10V或0-20mA
  • 红外远程遥控器
  • 433MHz无线电远程遥控器
远程遥控器可用功能
  • 18键红外远程遥控器：
    清零、去皮/手动去皮、启用/禁用功能、打印、关机。
  • 6键无线电远程遥控器：
    清零、去皮、启用/禁用功能、打印、关机。
CE-M认证称重平台
  • 单个称重平台的称重系统是经贸易结算认证的。
  • 经多个称重平台得到的车辆总重系统要经贸易结算认证，需符合以下应用：
    - 对于轮重称重系统而言，只有当称重平台的数量等于车轮数量时，此系统才经认证，因为车辆的总重是由每个车轮的重量决定的。
    - 轮重称重系统只供工厂内部使用。
  • 在经多个称重平台得到的车辆总重系统中，经CE-M认证的分度值为轮重称重系统（4个称重平台）的分度值或单个称重平台分度值的总和，并且需要进行四舍五入计算。
    例如：经认证的4个称重平台，每个称重平台分度值为200g，那么总的称重系统的分度值就是1kg。
DOWNLOAD
????
 型号说明
DFWKRP-3 For analogue WWS (WWS...-y) only. 汽车衡专用称重显示器 汽车衡专用便携式称重显示器，配有便携式手提箱包、17个按键、LCD背光显示屏、实时时钟板及一体式热敏打印机。
DFWKR2G4-1 For WWS with Radiofrequency (WWS...2G4-y) only. Indicator with transport case and integrated printer. Fitted with specific programme for vehicle weighing, 17-key keypad, backlit display and time/date. To be combined with radio module.
Optional power supply cords
 型号说明
PWCORDUKVDE Power supply cord with BS1363 plug (UK plug).
PWCORDAUSVDE Power supply cord with AU plug.
Storing the weighs
 型号说明
USBK 5根USB棒，与USBC选配件一起使用。
SWM PC端WeiMonitor应用软件：实时监控称重并记录相关重量数据。
Approval
 型号说明
KCEM 为与我司称重显示器并用的经贸易结算认证的称重系统及称重平台提供相应的Welmec认证文件及图版套件。
Printers/Labellers
 型号说明
CNFSERV 提供满足客户需求的打印格式配置技术服务：DFW系列称重显示器（设置功能模式与标题行）连TPR系列打印机或LP542S标签打印机。
CODEPG Service for loading a customised code-page on TPR printer (standard is PC437 - Central Europe, USA)
Communication Interfaces
 型号说明
WIFITD-3(S1) WI-FI接口（通过无线接入点），用于与公司计算机系统无线通讯。
OBRF2G4-USB 868MHz无线电模块，适用于PC，配有PVC外壳和1m长USB/mini USB连接电缆，由PC端USB口对其供电。工作距离：室内70m；室外140m。高达50个可配置频道.
DF485(S1) RS485双向口
DAC16O-2(S1) 16位D/A模拟输出：0至10Vdc或0至20mA，输出电流的电阻为350 Ohm，输出电压的电阻为10K Ohm。
BLTH-3(S1) 蓝牙接口，可与PC或PDA无线通讯。
ETHD(S1) 以太双向口，速度10～100 Mbps，支持协议；TCP, UDP, IP, ARP, ICMP, 以太网 Mac
Connection cables
 型号说明
ETHCBRJ(S1) 1.5m长以太网电缆，用于称重显示器与PC工作网络组连接（需配备ETH可选配件）。
Keyboard protection cover
 型号说明
CVRXP Kit of 10 moulded protective covers in transparent plastic, for indicator DFWXP or 3590EXP with ABS case.
Remote control
Weight repeater software
 型号说明
MSTSLV 特殊软件型号：仪表作为单台重量变送器使用，或作为变送多台DFW/DGT/MCW称重显示器重量的主机（MASTER）使用。
Consumable materials
 型号说明
RPT57C 50卷热敏打印纸卷：长30m，宽57mm，孔径12mm，外径51mm
Other options
 型号说明
TECMAN 打印版技术说明书（可免费从网上下载）
UMAN 打印版用户说明书（可免费从网上下载）
