DFW系列

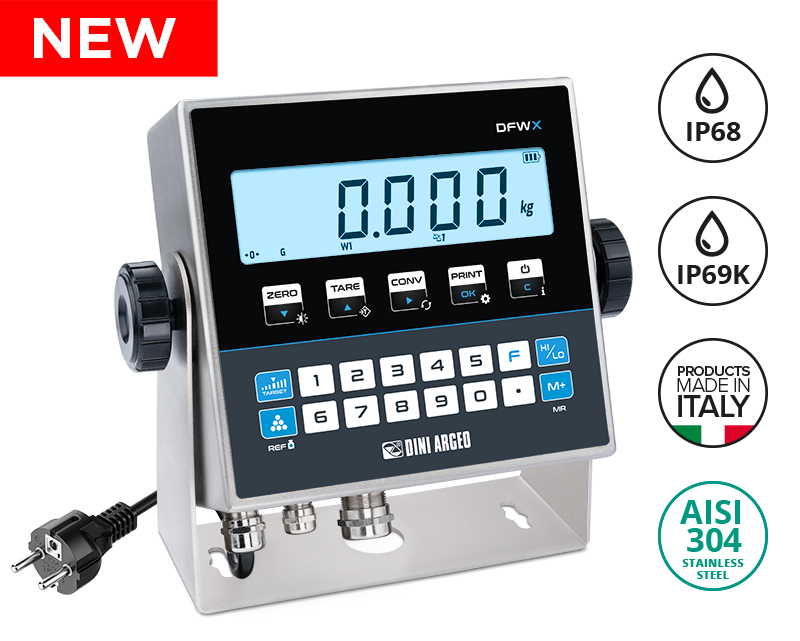

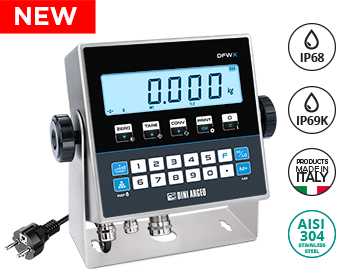

“DFWX"：IP68/IP69K多功能称重显示仪表


  “DFWX"：IP68/IP69K多功能称重显示仪表


全新多功能程序
    DFWX的新称重程序彻底改变了多功能的概念，允许同时使用多种功能：

  • 重量转换为lb、N或自定义
  • 载料或卸料时计件
  • 载料或卸料时单料重量控制，可通过键盘或通讯协议进行阈值编程
  • 单料重量累计
  • 自动去皮功能

    • 多种操作模式的组合，加上编程灵活性，使DFWX成为可配置重量指示器的新基准。
可供打印语种
  • IT, EN, FR, DE, ES, PT, CN*, EL*

    * 对于中文和希腊文，需要对打印机/贴标机进行编程（S1选项，仅在订购时）。

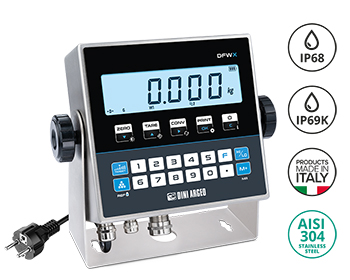

高性能、紧凑、坚固的IP68/IP69K不锈钢重量指示仪表，带交互式背光RGB显示器。众多连接选项使其成为适用于先进工业应用的多功能称重仪表。

主要特点

  • AISI 304不锈钢外壳。
  • IP68和69k防护等级。

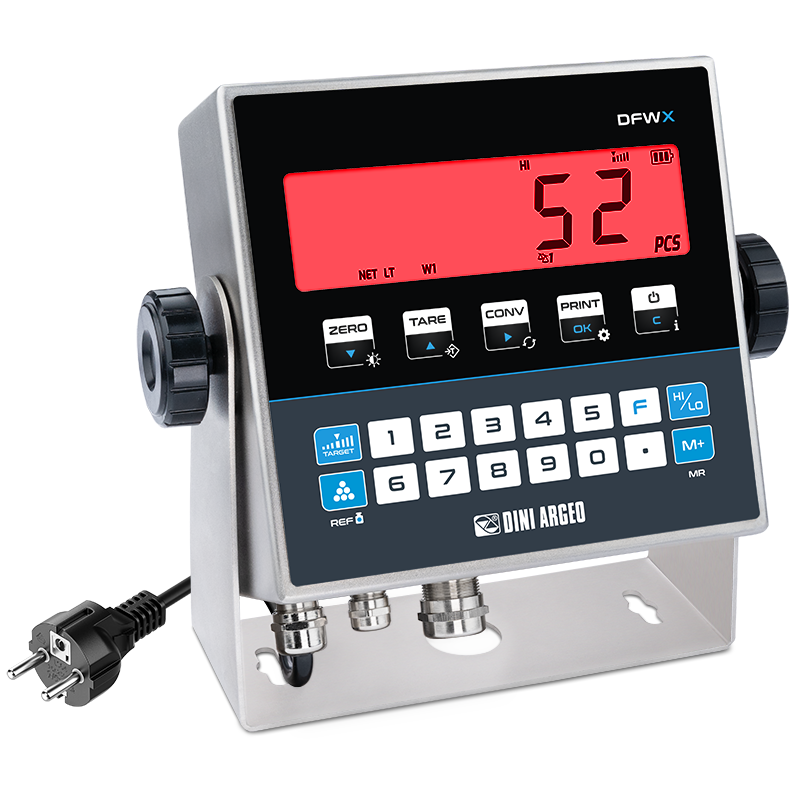

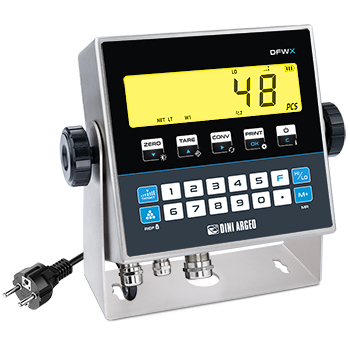

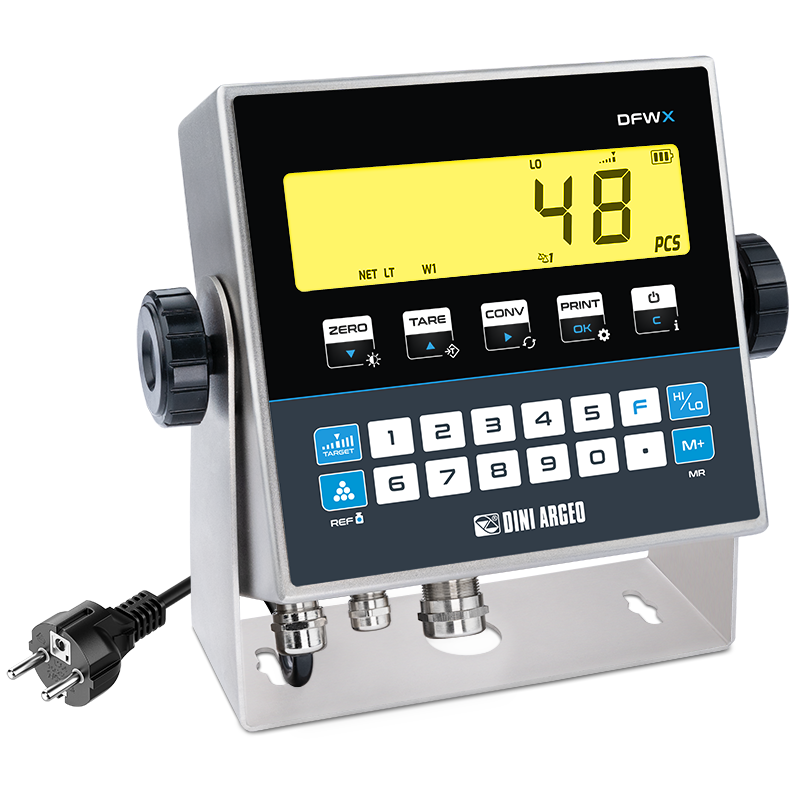

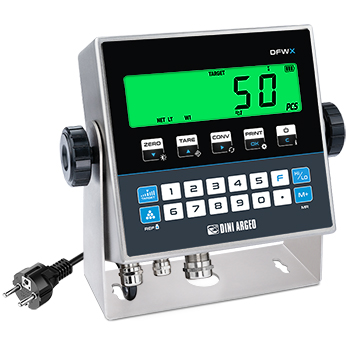

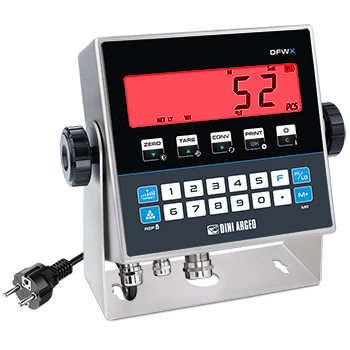

  • 6位25mm液晶显示器，带RGB背光（7种可选颜色）。
  • 可配置的背光强度。
  • 21键数字功能键盘。
  • 可旋转带有安装孔的倾斜支架。
  • 紧凑型尺寸：170 x 200 x 70 mm。
  • 可配置的节能功能，最大限度地降低功耗。

测量和计量特性

  • 最多可连接16个输出电阻为350Ω的称重传感器。
  • 经认证的单量程、多量程或多区间，III级或IIII级，每个量程高达10.000e。最小信号0.3µV/e。
  • 最多可校准800.000个刻度，供工厂内部使用；最小信号0.01µV/e。
  • 内部分辨率高达3.000.000点，非常适合高分辨率应用和精确的零件计数。
  • 最多8个信号线性化点。
  • 使用DINITOOLS通过键盘或PC进行数字校准和设置。
  • 筒仓和储罐校准功能
  • 称重通过已批准的Alibi内存卡选项记录或通过D-LEGAL这一PC软件与PC进行数据交换和管理。

电源输入

    为DFWX和DFWX-ETH型号
  • 内置供电电源110/230VAC
  • 1米电源线，根据型号可选EU, UK, AUS, US插头（CH可选）


    • 为DFWXB - DFWXB-WIFI型号
  • 内置锂电池（续航时间长达100小时，取决于型号和使用方式）
  • 内置供电电源230VAC\12VDC
  • 1米电源线，根据型号可选EU, UK, AUS, US插头（CH可选）

计量认证
  • EU Type Examination Certificate (45501:2015)

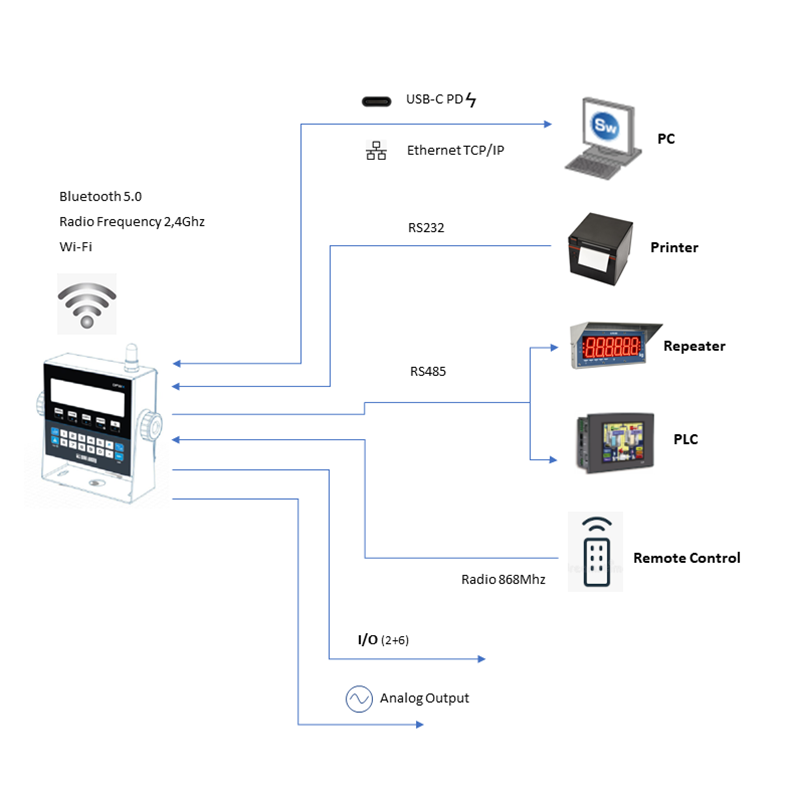

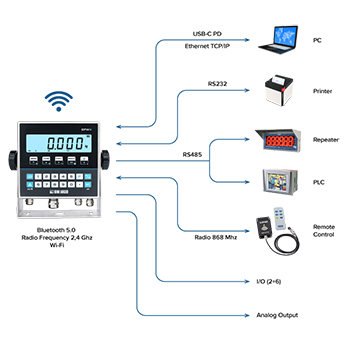

通讯串口-输入/输出
  • 螺丝端子上的RS232用于连接PC/Dini Argeo打印机
  • AMP连接器上的RS232，带CTS，用于连接Dini Argeo打印机
  • RS485螺纹端子，用于连接PC/PLC，采用Modbus RTU或ASCII协议
  • USB-C用于连接PC
  • 以太网TCP/IP端口（系型号DFWX-ETH和DFWXB-WIFI）（包含Modbus-TCP协议）
  • WiFi端口（型号DFWXB-WIFI）

    选配：
  • 无线电2.4GHz
  • 蓝牙5.0
  • 模拟输出
  • 带2个输入和6个输出数字的扩展板


    • 有关更多技术信息，请参阅技术手册。

    通信端口彼此独立，可以同时协同工作。



    DFWX

    DFWX-ETH

    DFWXB

    DFWXB-WIFI

     Alibi memory

    Opt

    ✓

    Opt

    ✓

     RS232

    ✓

    ✓

    ✓

    ✓

     RS232

    ✓

    ✓

    ✓

    ✓

     RS485

    ✓

    ✓

    ✓

    ✓

     Type-C USB

    ✓

    ✓

    ✓

    ✓

     Radio RF   2,4GHz

    Opt

    Opt (Ext)

    Opt

    Opt (Ext)

     BLE 5.0

    Opt

    Opt (Ext)

    Opt

    Opt (Ext)

     Ethernet   TCP/IP

    -

    ✓

    -

    ✓

     WiFi

    -

    -

    -

    ✓

     Analog output

    Opt

    Opt

    -

    -

     Digital I\O

    Opt

    Opt

    Opt

    Opt

     Radio   Frequency   Remote Control

    Opt (Ext)

    Opt (Ext)

    Opt (Ext)

    Opt (Ext)

    ✓ = standard
    Opt = optional, integrated
    Opt (Ext) = Optional external box, occupies one RS232 serial port
DOWNLOAD
 型号说明
DFWXB Multifunction weight indicator with 110/240VAC power supply and EU Plug, with built-in rechargeable lithium battery. Stainless steel case. 25mm RGB display. Provision for analog and radio frequency or Bluetooth output options.
Optional power supply cords
 型号说明
OBRF2G4X(S1) External module for 2.4GHz radio frequency communication. Equipped with 3m cable. IP67 degree of protection. Communication distance: up to 130 m outdoors, 70 m indoors. To be connected to an RS232 port. Includes PG9 cable gland for indicator.
OBRF2G4X-USB External module for 2.4GHz radio frequency communication, with USB type A port, for PC. Equipped with 1 m cable. IP67 degree of protection. Maximum operating distance up to 60 m INDOOR, and up to 80 m OUTDOOR.
OBBLTHX(S1) External module for BLE 5.0 communication. Equipped with 3 m cable. IP67 degree of protection. Maximum operating distance up to 30 m INDOOR, and up to 100 m OUTDOOR. To be connected via RS232. A PG9 cable gland for the indicator is included.
 型号说明
DFCLK3V3-1(S1) 实时时钟板，用于显示及打印日期与时间。
 型号说明
ALMEM3V3-1(S1) Alibi内存板，用于储存PC/PLC传输的数据，最多可储存12万个重量数据，且该板已集成实时时钟功能。
称重结果的存储
 型号说明
SWM PC端WeiMonitor应用软件：实时监控称重并记录相关重量数据。
 型号说明
DAC3590X(S1) Opto-isolated analog output, 0-4/20 mA, 0-10Vdc.
RSCBTW(S3) RS422-RS485连接用双屏蔽2条双绞线电缆，(每米)。长度10m
 型号说明
DFIO3V3(S1) Board for indoor installation with 2 inputs and 6 opto-isolated digital outputs. Can be combined with CB10P cable for management of external automations.
CB10P(S2) Shielded cable 10x0.25 mm² (suitable for Ex zones). PVC sheathing, 7.5mm diameter. Operating temperature: -25 / +70 °C (fixed installation). Minimum bending radius >/= 8 x O.D. €/m. Maximum length that can be ordered: 100 m or multiples.
 型号说明
LEVEL3AX(S3) External module for reading and compensation of weighing system inclination, approved for use in third-party relationship, to be combined with DFWX series indicators. Collegamento in 232 (485 su richiesta). Cable supplied as standard, length 3m.
RSCBTW(S3) RS422-RS485连接用双屏蔽2条双绞线电缆，(每米)。长度10m
???/???
 型号说明
PR80-2(S1) Thermal printer with print cutter. Paper roll not included.
LP542TE(S1) Direct termal labeller. 标签可剥离式热敏标签打印机，配有连接称重显示器的1.5m长RS232电缆，外接100/240Vac电源适配器。
CNFSERV 提供满足客户需求的打印格式配置技术服务：DFW系列称重显示器（设置功能模式与标题行）连TPR系列打印机或LP542S标签打印机。
CODEPG Service for loading a customised code-page on TPR printer (standard is PC437 - Central Europe, USA)
???????
 型号说明
TCBI350-2 Stainless Steel column, length 350mm, for installation integral with T, TE, PB, PBI series platforms. Indicator support bracket excluded, (to be combined with DFWXCL or 3590CL). NOTE: -2 column models do not include the indicator holder bracket.
TCBI500-2 Stainless Steel column, length 500mm, for installation integral with T, TE, PB, PBI series platforms. Indicator support bracket excluded, (to be combined with DFWXCL or 3590CL).
TCBI700-2 Stainless Steel column, length 700mm, for installation integral with T, TE, PB, PBI series platforms. Indicator support bracket excluded (to be combined with DFWXCL or 3590CL).
 型号说明
LCCBC(S1) 长50cm的6芯屏蔽电缆（称重显示器端），一端用AMP接插件连至称重显示器，一端用于连接秤台的7芯公口 + 7芯母口（秤台端）。
LCCB5C(S1) 长50cm的6芯屏蔽电缆（称重显示器端），一端用AMP接插件连至称重显示器，一端用于连接秤台的7芯公口 + 附5m长电缆的7芯母口（秤台端）。
LCCB10C(S1) 长50cm的6芯屏蔽电缆（称重显示器端），一端用AMP接插件连至称重显示器，一端用于连接秤台的7芯公口 + 附10m长电缆的7芯母口（秤台端）。
????
 型号说明
KCEM 为与我司称重显示器并用的经贸易结算认证的称重系统及称重平台提供相应的Welmec认证文件及图版套件。
