DFW系列

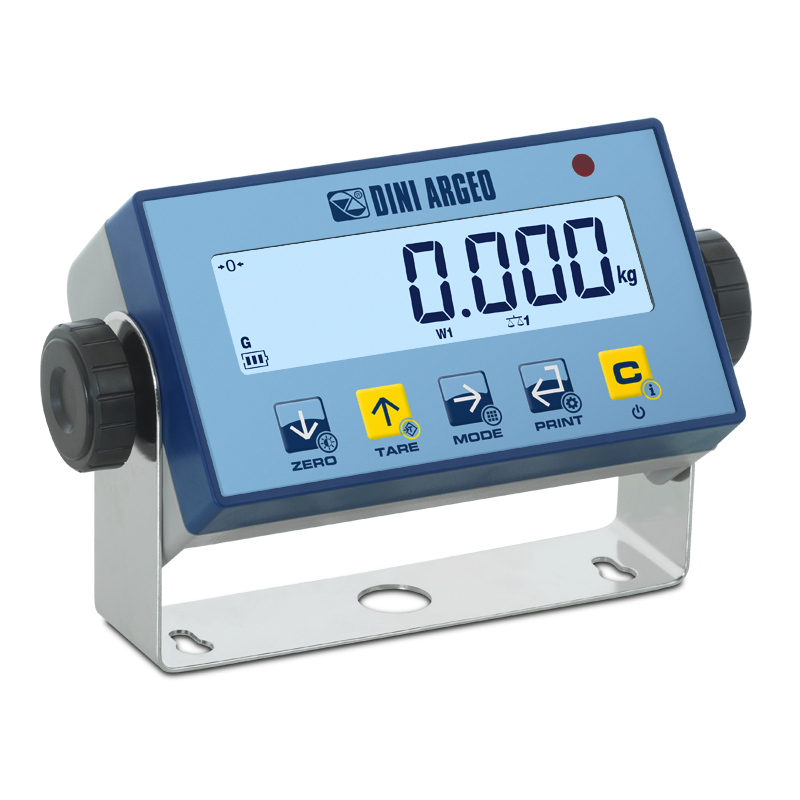

”DFWL“:多功能称重显示仪表


  ”DFWL“:多功能称重显示仪表

功能
  • 用户可以使用专用键直接选择操作模式*
    - 重量显示精度x10
    - 通过样品重量进行临时重新校准的精密称重(供工厂内部使用)
    - 净重/毛重
    - lb/kg转换
    - 自由系数转换(用于仪表计数系统、升计数器等)
    - 重量累计
    - 配方称量
    - +/-误差检重
    - 百分比称量
    - 可编程目标值的百分比配料
    - 计件
    - 重量锁定
    - 双速投料/配料启动时清零(带DFIO选配)

    "alibi memory"和"setpoint" 功能可与所需的操作模式结合使用,并在安装相应的可选板时自动激活;因此,例如,累计、保存每个称重数据和激活继电器输出。

  • 选配功能:
    - 峰值检测,诊断重量峰值(型号DFWPK)
    - 牛顿/kg转换(型号DFWPK)
    - 输入-输出(如需)

    使用专用键*可以访问用户菜单,以调整称重过滤器、日期和时间、设定点和皮重,用户可以通过输入可编程的访问密码来访问。

    *这些菜单的快速访问键可以通过配置专用密码来阻止。
该多功能称重显示仪表特点为高性能、高安全性且性价比极高,易于配置和使用。诸多可用的功能及接口使其适用于广泛的工业和商业领域称重,还可集成于托盘搬运秤、叉车秤、汽车衡。
配有调节式支架,供台面、立柱或墙面使用,还提供经CE-M认证型号(OIML R-76 / EN 45501)。

主要特点

  • 5个防水功能按键。
  • LCD背光显示屏,可显示6位字高25mm字符,以及指示当前激活功能的图标。
  • 易于清洁的IP54 ABS外壳,可抵御严酷和腐蚀性环境。
  • 可在台面、立柱或墙面上使用。
  • 配有固定支架,倾斜角度可调。
  • 24位A/D转换器,4频道,转换速度可达200次/秒, 可设置多达8个线性化信号点。
  • 10.000e或多量程3x3000e @ 0.3 µV/e(通过CE-M认证,用于经贸易结算认证的仪表)。
  • 显示分辨率可达1.000.000,内部分辨率达3.000.000点。
  • 至多可连接8个内阻350 Ohm或16个内阻700 Ohm的传感器。
  • 可通过键盘或PC端Dinitool软件进行标定处理或设置参数。
  • 5至12Vdc电源供电。
  • 配有能容纳4节AA电池的抽拉式电池盒(不含电池),以及12V外接电源适配器(如使用适配器供电,则自动切断电池供电)。

主要认证

  • EU Type Examination Certificate (45501:2015)
  • OIML R76
  • Australian legal for trade certificate of approval (NMI S788)

I/O接口

  • RJ11连接器上的RS232/C双向端口,用于快速连接螺丝端子,可配置用于PC、PLC或其他远程显示器。
可供打印语种
  • IT, EN, FR, DE, ES, PT, CN*, EL*

    * 对于中文和希腊文,需要对打印机/贴标机进行编程(S1选项,仅在订购时)
DOWNLOAD
可选型号
 型号说明
DFWL-1 Multifunction weight indicator with ABS case 5-key keypad, backlit LCD display and standard weighing program.
Other options
????????
 型号说明
KCEM 为与我司称重显示器并用的经贸易结算认证的称重系统及称重平台提供相应的Welmec认证文件及图版套件。
???????
 型号说明
SWM PC端WeiMonitor应用软件:实时监控称重并记录相关重量数据。
????
 型号说明
BLTH-3(S1) 蓝牙接口,可与PC或PDA无线通讯。
ALMEM-1(S1) Alibi内存板,用于储存PC/PLC传输的数据,至多可储存12万个重量数据,且该板已集成实时时钟功能。
???????
 型号说明
DFCLK(S1) 实时时钟板,用于显示及打印日期与时间。
????
 型号说明
RSCBRJ(S1) 长1.5m RS232/C连接电缆,用于称重显示器与PC连接,一端用于连接PC的9芯母口,一端用于连接称重显示器的RJ接口。
???????
 型号说明
CSP38I-1 称重显示器不锈钢地上立柱,尺寸450 x 450 mm,高917 mm,直径Ø = 38 mm
CSP38D 不锈钢称重显示器地上立柱,尺寸350 x 350 mm,高750 mm
???
??????
 型号说明
MSTSLV 特殊软件型号:仪表作为单台重量变送器使用,或作为变送多台DFW/DGT/MCW称重显示器重量的主机(MASTER)使用。
ATEX????
 型号说明
KZBA-1 For intrinsically safe weighing systems in a dangerous zone. Dimensions 179x359x166,5mm. Marking of housing + Zener Barrier ZBA1S: ATEX II 3(1)G Ex nA [ia Ga] IIC T4 Gc X for gas, ATEX II 3(1)D Ex tc [ia Da] IIIC T135°C Dc IP66 X for dust. Provided with safety instructions and the ATEX EU declaration of conformity (EN and IT).
KMB4-1 齐纳防爆栅套件,包含三个本安防爆栅与一个ABS保护盒,至多连接4个每个电阻350 ohm的传感器,供与防爆区域内的本安设备连接。单个防爆栅防爆特性:ATEX II (1) GD [Ex ia] IIC [Ex iaD];防爆栅套件防爆特性:ATEX II 3G Ex nA II T4 IP65 (-20°C ≤ Ta ≤ +40°C)。手册与证书仅提供英文版本。
DCATEXMB4 ATEX declaration for the whole system with Dini Argeo Zener barriers. Ex II 2G IIC T6 Gb X e Ex II 2D IIIC T125°C Db X system, with label of the whole system, for weight indicator connected to Dini Argeo zener barriers, connected to a mechanical structure with ATEX load cells (each cell must be certified with CCATEX option).
JB4QA 5孔4线防爆接线盒,配IP67 ABS外盒,至多可以连接4只传感器。防爆等级:ATEX II 2G Ex ib IIC T6 Gb (防气体),ATEX II 2D Ex tb IIIC T115°C Db IP65 (防粉尘)。附ATEX CE声明文件(英文版、德文版、法文版或意大利文版)。
JB4QAI IP66不锈钢防爆接线盒,ATEX,至多连接4个传感器。 4+1导缆器,防爆等级:ATEX II 2G Ex ib IIC T6 Gb (防气体),ATEX II 2D Ex tb IIIC T115°C Db IP65 (防粉尘)。附ATEX CE声明文件 (英文版、德文版、法文版或意大利文版)。
EXCB6(S6) 传感器防爆6芯屏蔽电缆,供本安区域内使用。€/米
????
可选配件
 型号说明
TECSUP 电话技术支持或公司提供仪表及打印输出配置,以每小时计价。
UMAN 打印版用户说明书(可免费从网上下载)
TECMAN 打印版技术说明书(可免费从网上下载)
