"KMB4":盒装齐纳防爆栅


  "KMB4":盒装齐纳防爆栅

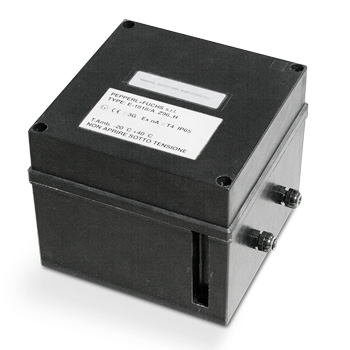

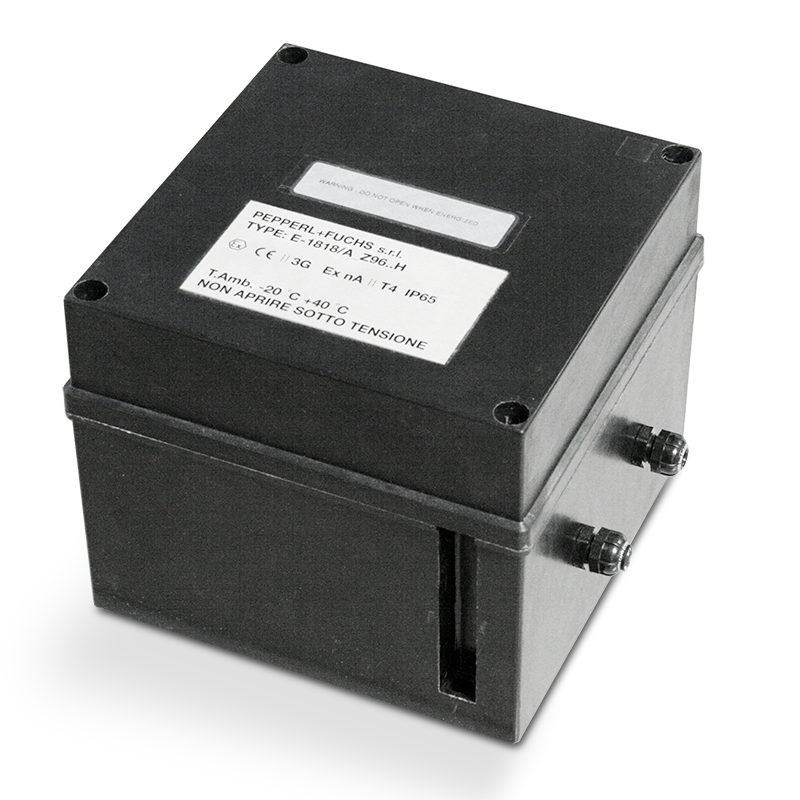

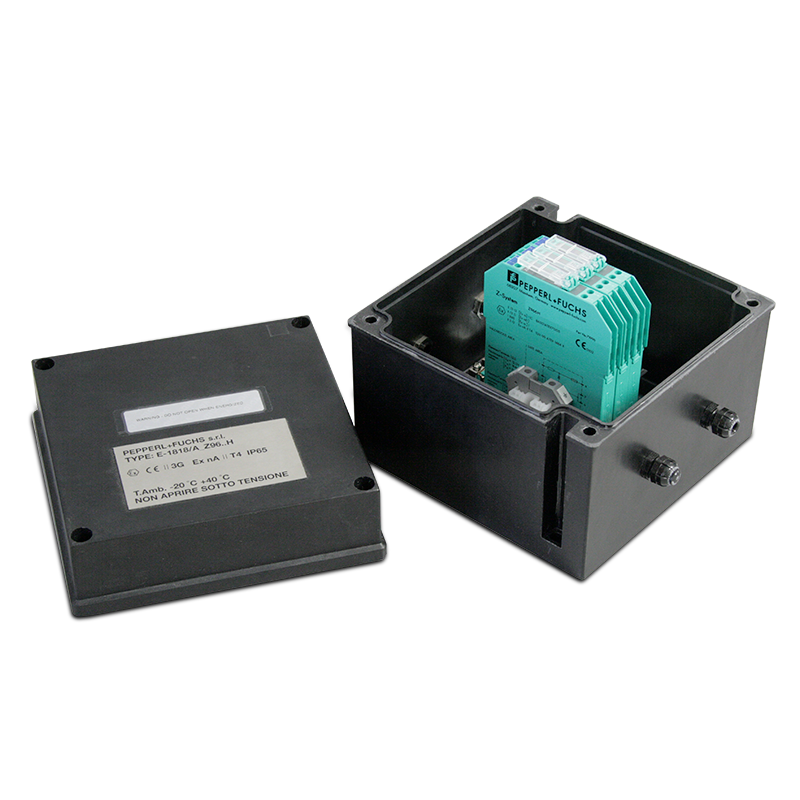

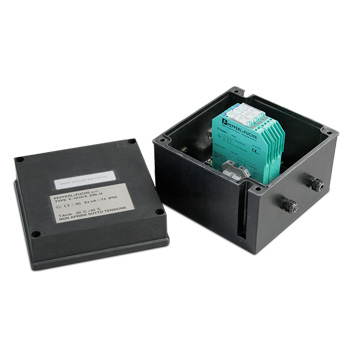

本安齐纳防爆栅套件,包含三个防爆栅与ABS保护盒,供安全区域与ATEX防爆区域连接设备使用。
单个防爆栅防爆特性:ATEX II (1) GD [Ex ia] IIC [Ex iaD]
防爆栅套件防爆特性:ATEX II 3G Ex nA II T4 IP65 (-20°C ≤ Ta ≤ +40°C)

单个防爆栅特性参数

  • 防爆栅信号输出与信号反馈:
    保险丝:50mA
    Uo:8.7 Vdc
    Io:25mA
    Po:0.05W
    Co:5.9µF
    Lo:56.88mH
    L/R:662µH/Ω
    电阻:352.8Ω

  • 防爆栅激励:
    保险丝:100mA
    Uo:12Vdc
    Io:164mA
    Po:0.49W
    Co:1.41µF
    Lo:1.32mH
    L/R:72µH/Ω
    电阻:73.5Ω

  • 注:至多连接4个每个电阻350 ohm的传感器。


    WARNING
    若防爆区域条件符合KMB4防爆栅套件特性,则防爆栅可直接使用于ATEX防爆区域内,或选择放置在安全区域内使用。

    为满足DCATEXMB4认证,需要进行电协调,其中涉及到LCCB电缆的使用,电缆长度50m(较长电缆,价格另计)。

安装示例

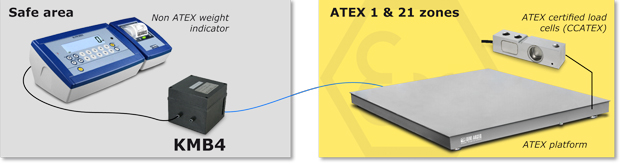

未经ATEX认证的我司称重显示器在安全区域内,通过KMB4接入防爆区域内的我司ATEX称重平台系统,该系统提供ATEX认证证书(型号DCATEXMB4)。

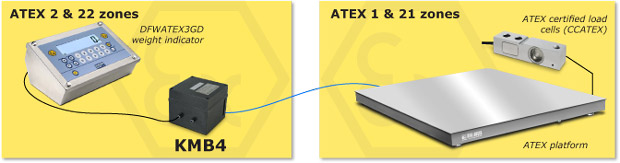

我司DFWATEX3GD称重显示器,只使用在防爆2区,通过KMB4接入防爆区域1&21内的我司ATEX称重平台系统,该系统提供ATEX认证证书(型号DCATEXMB4)。

可选型号
 型号说明
KMB4-1 齐纳防爆栅套件,包含三个本安防爆栅与一个ABS保护盒,至多连接4个每个电阻350 ohm的传感器,供与防爆区域内的本安设备连接。单个防爆栅防爆特性:ATEX II (1) GD [Ex ia] IIC [Ex iaD];防爆栅套件防爆特性:ATEX II 3G Ex nA II T4 IP65 (-20°C ≤ Ta ≤ +40°C)。手册与证书仅提供英文版本。

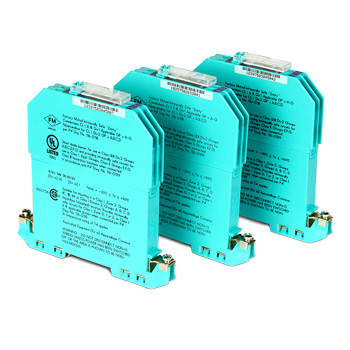

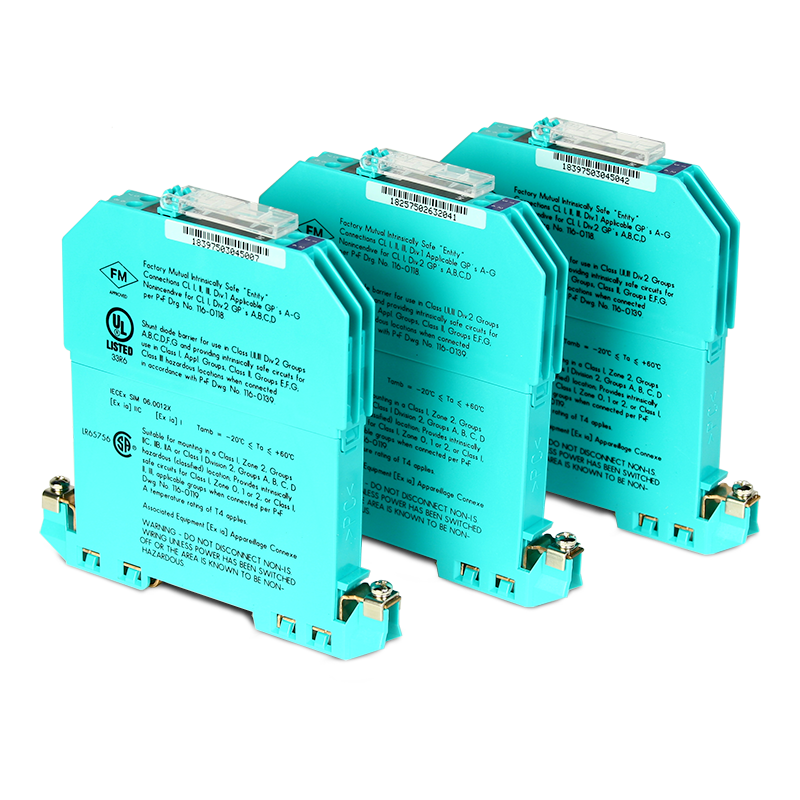

ZBPW 本安齐纳防爆栅:传感器激励部分,可安装在安全区域内的DIN导轨上,或防爆区域内的防爆盒内。特性:ATEX II (1) GD [Ex ia] IIC [Ex iaD]。手册与证书仅提供英文版本。
ZBSG 本安齐纳防爆栅:传感器信号输出部分,可安装在安全区域内的DIN导轨上,或防爆区域内的防爆盒内。特性:ATEX II (1) GD [Ex ia] IIC [Ex iaD]。手册与证书仅提供英文版本。
ZBSN 本安齐纳防爆栅:传感器反馈信号部分,可安装在安全区域内的DIN导轨上,或防爆区域内的防爆盒内。特性:ATEX II (1) GD [Ex ia] IIC [Ex iaD]。手册与证书仅提供英文版本。
可选配件
 型号说明
DCATEXMB4 ATEX declaration for the whole system with Dini Argeo Zener barriers. Ex II 2G IIC T6 Gb X e Ex II 2D IIIC T125°C Db X system, with label of the whole system, for weight indicator connected to Dini Argeo zener barriers, connected to a mechanical structure with ATEX load cells (each cell must be certified with CCATEX option).
LCCB 6芯屏蔽电缆,供传感器或接线盒接线使用。€/米
LCCBA Ex 6-pole shielded cable for RS232 serial port/power supplier, for using in hazardous areas. Price/meter
