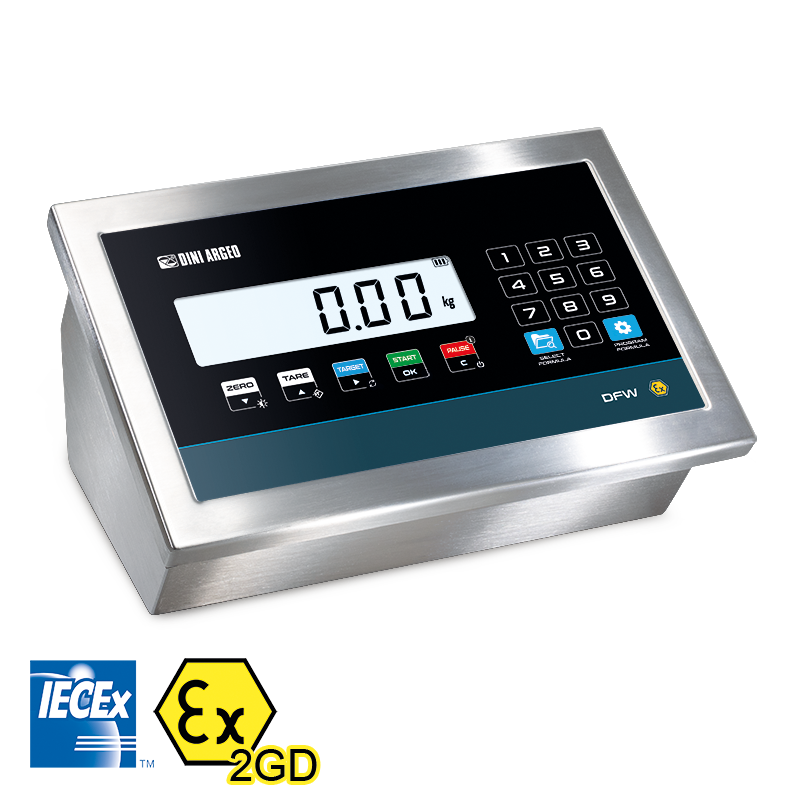

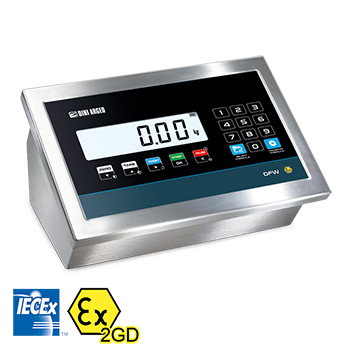

”DFWIECEX-BATCH1“: IECEx和ATEX防爆区域1&21，2&22专用配料称重显示仪表


  ”DFWIECEX-BATCH1“: IECEx和ATEX防爆区域1&21，2&22专用配料称重显示仪表

通讯介面
  • 选配数字输入/输出：
    具有以下规格的本安型4输入4输出数字卡：
    输入
    - Ui: 18 V
    - Ri: 214 Ω
    - R input: 859 Ω
    电子继电器输出
    - Ui: 18 V
    - Pi: 1,75 W
    In: 70 mA
  • 本安型供电电源端子，用于ATEX区域或按钮面板中的导航设备。输出电压6V，最大电流300mA。

    注意：通过使用可用的电源端子，即使在没有保护屏障的安全区域，也可以直接管理按钮面板型号EXPHBN。

  • 可选模拟输出：
  • 本安型模拟输出，可选0...10Vdc,0...20mA或4...20mA。

    注意：可以使用本安防护屏障将信号直接传输到安全区域，产品型号PFANOUTEX，用于0...20mA（或4...20mA）配置的模拟输出。

    DFWIECEXAN的模拟输出是有源模拟输出，这就是为什么它不能通电。模拟输入的电阻应为：
    - If 如果输出信号为电压：Rmin=1K
    - 如果输出信号为电流：Rmax=300ohm

  • RS485串行端口：
  • 2个可选的本安RS485串行端口，用于与大屏显示器和其他设备通信。
    - ASCI协议
    - 可编程重量串和读取命令
    - Modbus RTU

    注意：可以使用防护屏障型号PFB485EX将数据直接传输到安全区域
安装认证
  • EXDC:DFWIECEX的ATEX安装认证
DFWIECEX-BATCH1重量显示仪表是防爆区域单物料配料的终极解决方案。配备RGB背光显示器，在配料过程中驱动操作，并采用新的3速管理，可进行快速、中速和慢速灌装，具有完全可编程的阈值。 多达50个内存数据库，用于存储预设的配料目标，以便快速唤起。

高光点

  • 上料配料功能和自动卸料步骤
  • RGB LCD背光显示，在任何光线条件下都易于阅读
  • 4个数字输入，用于重新调整启动、停止和暂停
  • 12个数字输出，用于快速、中速和慢速配料、喷枪控制、报错
  • 最先进的高速X-Core CPU，非常适合处理快速准确的称重、填充或配料过程
  • 50配方数据库
  • 飞料重量管理
  • 公差检查
  • 配料开始时的安全去皮控制
  • 可编程喷枪控制
  • 可选的模拟输出与配料重量或配料速度成比例

主要特点

  • 防爆标准:
    - 气体: Ex ib [ib Gb] [ia Ga] IIC T4 Gb
    - 粉尘: Ex tb [ib Db] [ia Da] IIIC T135°C Db
    - ATEX: II2(2)G(1)G
    - ATEX: II2(2)D(1)D
    - Ta 0°C / +50°C
  • 高对比度RGB背光显示屏，6位25毫米字高，亮度可通过键盘调节。
  • 17键防水键盘。
  • AISI304不锈钢外壳，IP65和IP68防护等级。
  • 最小信用灵敏度 （内部使用）： 0.01 µV/d
  • 至多连接4个称重传感器，可选使用模式：
    - 非独立模式（作为一个秤体使用）
    - 独立模式（4个称重传感器作为独立秤体使用）
  • 贸易结算检定精度：10,000e或多量程3x3000e @ 0.3µV/e.
  • 至多连接8个350Ohm称重传感器。
  • 可直接在0区和20区连接秤体使用。
  • 标配1个本安RS485串行端口，用于与PLC、PC或与爆炸区域设备进行双向通信。
  • 可选供电电源（见选配表）：
    - 通过Dini Argeo 110-230Vac或24Vac-24Vdc电源供电
    - 通过不锈钢Dini Argio外部电池供电，自主时间约为40小时（在爆炸区域直接连接/断开，在安全区充电）

    注意：电池持续时间可能因系统、通讯、背光等配置而降低
  • 尺寸：280x143x185 mm.
  • 可选线缆格兰头：标配2 x PG9格兰头，提供1个PG口（未安装），并可安装2个可选的PG9格兰头。

主要证书

  • EU Type Examination Certificate (EN 45501:2015)
  • OIML R76
  • EN/IEC 60079-0
  • EN/IEC 60079-11
  • EN/IEC 60079-5
  • EN/IEC 60079-31
  • Certification according to ATEX directive 2014/34/EU and in compliance with IECEx certification scheme, group II category 2GD according to EN/IEC 60079-0, EN/IEC 60079-11, EN/IEC 60079-5, EN/IEC 60079-31.s. IECEx and ATEX certified and approved for legal-for-trade use.
DOWNLOAD
????
 型号说明
DFWIECEX-BATCH1 IECEX and ATEX certified weight indicator for zones 1, 21, 2, 22. Protection: Ex II 2(2)G(1)G Ex ib [ib Gb] [ia Ga] IIC T4 Gb X for gas and Ex II 2(2)D(1)D Ex tb [ib Db] [ia Da] IIIC T135°C Db X for dust (Ta=0°C/+50°C). Always combine with IECEXPW power supply or IECEXB battery. Includes printed safety instructions and EU ATEX declaration of conformity (EN, DE, FR, ES, IT).
????
?????
????
 型号说明
RSCBTW(S3) RS422-RS485连接用双屏蔽2条双绞线电缆，(每米)。长度10m
EXCB6(S6) 传感器防爆6芯屏蔽电缆，供本安区域内使用。€/米
LCCB 6芯屏蔽电缆，供传感器或接线盒接线使用。€/米
LCCBA Ex 6-pole shielded cable for RS232 serial port/power supplier, for using in hazardous areas. Price/meter
CB10P(S2) Shielded cable 10x0.25 mm² (suitable for Ex zones). PVC sheathing, 7.5mm diameter. Operating temperature: -25 / +70 °C (fixed installation). Minimum bending radius >/= 8 x O.D. €/m. Maximum length that can be ordered: 100 m or multiples.
ATEX 2GD Remote Button Control
????????
 型号说明
KCEM 为与我司称重显示器并用的经贸易结算认证的称重系统及称重平台提供相应的Welmec认证文件及图版套件。
PC Softwares
Declaration of ATEX conformity
 型号说明
RSCBTW(S3) RS422-RS485连接用双屏蔽2条双绞线电缆，(每米)。长度10m
????
