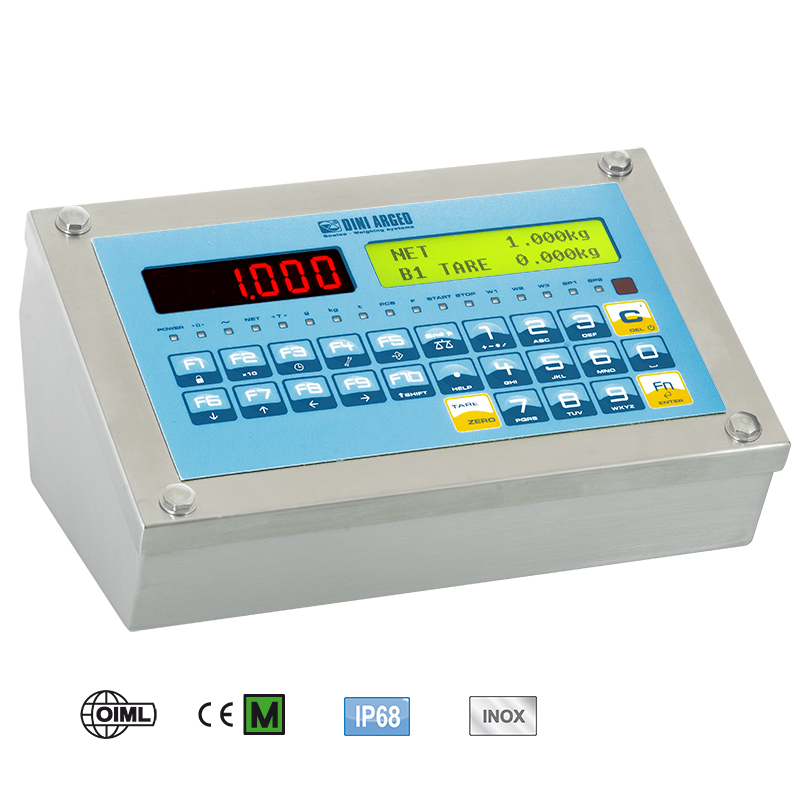

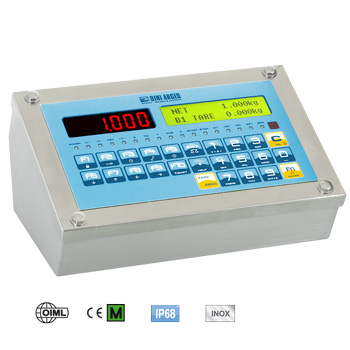

"3590EXT"：工业专用IP68不锈钢称重显示器
|
|
| |
|
|
|
高性能数字称重显示器，配有可配置的输入和输出、3个串口、用于数据通讯的传输协议、个性化设置的打印格式、alibi内存、图形化显示器及用于连接条码扫描枪的接口。诸多可选配件及打印机使其具有良好的灵活性急多功能性。还提供经CE-M认证型号(OIML R-76 / EN 45501)。
|
|
| | 型号 | 说明 |
| 3590EXT01BC | AF01型号：累计和配料系统专用，配有IP68不锈钢外壳、25个按键、LED显示屏及图形化LCD背光显示屏。 |
| | 型号 | 说明 |
| 3590EXT | AF0软件显示器 IP68不锈钢外壳，25键键盘、LED显示和背光图形液晶显示。 |
Optional power supply cords
????
| | 型号 | 说明 |
| AF02 | AF02 optional software for pieces/quantity counting. |
| AF03 | AF03 optional software for Weighbridges - Input/Output vehicle. |
| AF04 | AF04 optional software for statistical checking of prepackaged goods. |
| AF05 | AF05 optional software for price compunting and industrial labelling. |
| AF08 | AF08 optional software for static wheel and axle weighing with 2 or various platforms. |
| AF09 | 轴重称重 |
| BATCH | BATCH optional software - Multicomponent dosage systems in loading and unloading |
| BATCH1 | BATCH1 optional software for single product dosage systems in loading and unloading. |
| CHECK | CHECK optional software - Weight packages on a conveyor belt functions. |
| BELT | BELT optional software - Reading/regulation function of the flow on the weighing belt |
| LW | LW optional software - Function of dosage and adjustment of the flow of material exiting from silos, tanks, hoppers |
??? / ?? -?? ?????
| | 型号 | 说明 |
| 3590E4CH | (S1) Built-in board for multiple quick scale connection. |
| LCCBC | (S1) 长50cm的6芯屏蔽电缆（称重显示器端），一端用AMP接插件连至称重显示器，一端用于连接秤台的7芯公口 + 7芯母口（秤台端）。 |
| LCCB5C | (S1) 长50cm的6芯屏蔽电缆（称重显示器端），一端用AMP接插件连至称重显示器，一端用于连接秤台的7芯公口 + 附5m长电缆的7芯母口（秤台端）。 |
| LCCB10C | (S1) 长50cm的6芯屏蔽电缆（称重显示器端），一端用AMP接插件连至称重显示器，一端用于连接秤台的7芯公口 + 附10m长电缆的7芯母口（秤台端）。 |
Software for compiling the databases
Approval
| | 型号 | 说明 |
| KCEM | 为与我司称重显示器并用的经贸易结算认证的称重系统及称重平台提供相应的Welmec认证文件及图版套件。 |
Storing the weighs
| | 型号 | 说明 |
| USBC-1 | (S1) USB储存套件：USB接口与USB棒。 |
| USBK | 5根USB棒，与USBC选配件一起使用。 |
| SWM | PC端WeiMonitor应用软件：实时监控称重并记录相关重量数据。 |
Printers/Labellers
| | 型号 | 说明 |

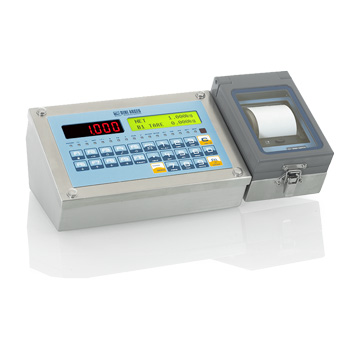

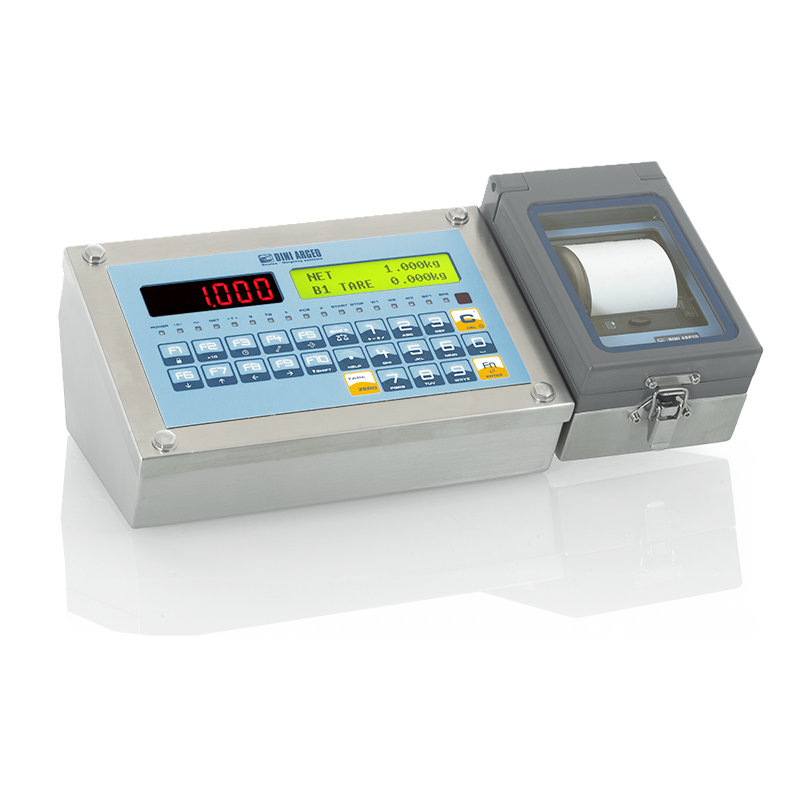

| TPRXT | (S1) Attached stainless steel thermal printer with IP65 stainless steel case and a cover door for protection from sprays and dust, for harsh or strict hygiene environments. Power supply from weight indicator.
|
| PR80-2 | (S1) Thermal printer with print cutter. Paper roll not included. |
| LP542TE | (S1) Direct termal labeller. 标签可剥离式热敏标签打印机，配有连接称重显示器的1.5m长RS232电缆，外接100/240Vac电源适配器。 |
| LX300PRO | (S1) |
| RSCBLX | (S1) 1.5m长RS232/C连接电缆，用于LX300/TM295打印机与称重显示器连接。 |
| RSCBLP | (S1) 1.5m长RS232/C电缆，用于称重显示器与LP542、TTP243或SMTPLUS标签打印机连接。 |
| RSCBLP10M | (S1) 10m长RS232/C电缆，用于称重显示器与LP542、TTP243或SMTPLUS标签打印机连接。 |
| PRNSERV | 提供满足客户需求的打印格式配置技术服务：为OBTPR/OBMMC/OBMDP/TM295/LX300打印机。 |
| APRNSERV | 提供满足客户需求的打印格式配置技术服务：为LP542S/SMTPLUS标签打印机，通过可用软件可设置多达4种不同的打印格式（常用打印格式、重量累计格式、产品累计格式、部分累计格式等）。
对于复杂的打印格式（例如：logo设计、条码设计等），价格需另行评估。 |
| CODEPG | Service for loading a customised code-page on TPR printer (standard is PC437 - Central Europe, USA) |
Communication Interfaces
| | 型号 | 说明 |
| OBRF2G4 | (S1) 外接2.4GHz无线电模块，用于与称重显示器/重量变送器连接，配有ABS IP65外壳及3m长RS232连接电缆，由称重显示器/重量变送器对其供电，室内工作距离: 45m；户外工作距离：140m。高达50个可配置频道(OBRF配件必须与其它无线电模块一起使用)。 |
| OBRF2G4-USB | 868MHz无线电模块，适用于PC，配有PVC外壳和1m长USB/mini USB连接电缆，由PC端USB口对其供电。工作距离：室内70m；室外140m。高达50个可配置频道. |
| WIFITPWLK-2 | (S1) WI-FI接口（通过无线接入点），用于与公司计算机系统无线通讯。 |
| ETHD | (S1) 以太双向口，速度10～100 Mbps，支持协议；TCP, UDP, IP, ARP, ICMP, 以太网 Mac |
| BLTH-3 | (S1) 蓝牙接口，可与PC或PDA无线通讯。 |
| RS485C | (S1) RS485 internal interface (mounting and cable gland not included) |
| RS485OPTO | (S1) RS485 optoisolated internal interface (mounting and cable gland not included) |
| DAC16O-2 | (S1) 16位D/A模拟输出：0至10Vdc或0至20mA，输出电流的电阻为350 Ohm，输出电压的电阻为10K Ohm。 |
Connection cables
| | 型号 | 说明 |
| RSCBRJ | (S1) 长1.5m RS232/C连接电缆，用于称重显示器与PC连接，一端用于连接PC的9芯母口，一端用于连接称重显示器的RJ接口。 |
| ETHCBRJ | (S1) 1.5m长以太网电缆，用于称重显示器与PC工作网络组连接（需配备ETH可选配件）。 |
Digital Inputs / Outputs
| | 型号 | 说明 |
| C2IN | (S1) 2 optoisolated input (mounting and cable gland not included) |
| C4OUT | (S1) 4 optoisolated output (mounting and cable gland not included) |
| IOEXPB | (S1) Internal expansion board with 12 OUTPUTS and 6 INPUTS. (installation and cable gland excluded).
|
Attached control light box
| | 型号 | 说明 |
| OBCLTI | (S1) 一体式三色工控信号灯，配有不锈钢外壳、连接电缆，由称重显示器对其供电，与“XT”系列的称重显示器一起使用。 |
Weight repeaters
| | 型号 | 说明 |
| DGT100R-1 | 该款重量变送器配有IP68不锈钢外壳、5个按键、字高100mm大型LED显示屏及压力调节阀。 |
Columns and support brackets
| | 型号 | 说明 |
| STFI-1 | 不锈钢固定支架，用于墙面安装称重显示器。 |
| CSP38I-1 | 称重显示器不锈钢地上立柱，尺寸450 x 450 mm，高917 mm，直径Ø = 38 mm |
| CSP38D | 不锈钢称重显示器地上立柱，尺寸350 x 350 mm，高750 mm |
Options for ATEX version
| | 型号 | 说明 |
| KZBA-1 | For intrinsically safe weighing systems in a dangerous zone. Dimensions 179x359x166,5mm. Marking of housing + Zener Barrier ZBA1S: ATEX II 3(1)G Ex nA [ia Ga] IIC T4 Gc X for gas, ATEX II 3(1)D Ex tc [ia Da] IIIC T135°C Dc IP66 X for dust. Provided with safety instructions and the ATEX EU declaration of conformity (EN and IT). |
| KMB4-1 | 齐纳防爆栅套件，包含三个本安防爆栅与一个ABS保护盒，至多连接4个每个电阻350 ohm的传感器，供与防爆区域内的本安设备连接。单个防爆栅防爆特性：ATEX II (1) GD [Ex ia] IIC [Ex iaD]；防爆栅套件防爆特性：ATEX II 3G Ex nA II T4 IP65 (-20°C ≤ Ta ≤ +40°C)。手册与证书仅提供英文版本。 |
| DCATEXMB4 | ATEX declaration for the whole system with Dini Argeo Zener barriers. Ex II 2G IIC T6 Gb X e Ex II 2D IIIC T125°C Db X system, with label of the whole system, for weight indicator connected to Dini Argeo zener barriers, connected to a mechanical structure with ATEX load cells (each cell must be certified with CCATEX option). |
| JB4QA | 5孔4线防爆接线盒，配IP67 ABS外盒，至多可以连接4只传感器。防爆等级：ATEX II 2G Ex ib IIC T6 Gb (防气体)，ATEX II 2D Ex tb IIIC T115°C Db IP65 (防粉尘)。附ATEX CE声明文件(英文版、德文版、法文版或意大利文版)。 |
| JB4QAI | IP66不锈钢防爆接线盒，ATEX，至多连接4个传感器。 4+1导缆器，防爆等级：ATEX II 2G Ex ib IIC T6 Gb (防气体)，ATEX II 2D Ex tb IIIC T115°C Db IP65 (防粉尘)。附ATEX CE声明文件 (英文版、德文版、法文版或意大利文版)。 |
| EXCB6 | (S6) 传感器防爆6芯屏蔽电缆，供本安区域内使用。€/米 |
PC keyboard / Scanner / Connection cable
| | 型号 | 说明 |
| KBCBCE | (S1) 带MINI DIN接口的电缆，用于3590E/CPWE称重显示器与PC键盘或条码扫描枪连接。 |
| PCKBRD | 外接PC键盘，通过PC键盘输入口（E系列称重显示器标配或IFKBRD可选配件）及mini DIN接口（可选配件）与称重显示器连接。 |
Protection against electric discharges
| | 型号 | 说明 |
| 3590EEP | (S1) 保护卡，防止漏电或静电干扰，符合IEC 1000-4-5/D (IEC 801-5/D) |
Remote control
Cable glands
Other options
| | 型号 | 说明 |
| TECSUP | 电话技术支持或公司提供仪表及打印输出配置，以每小时计价。 |
| UMAN | 打印版用户说明书（可免费从网上下载） |
| TECMAN | 打印版技术说明书（可免费从网上下载） |
