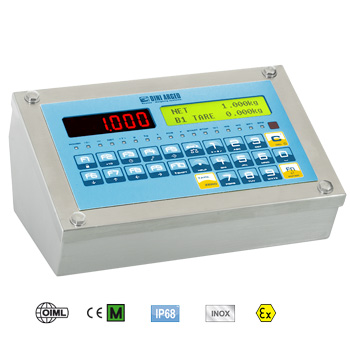

3590E “ENTERPRISE” 3GD 系列：适用于 ATEX 2 &22 区先进应用的称重显示器


  3590E “ENTERPRISE” 3GD 系列：适用于 ATEX 2 &22 区先进应用的称重显示器

输入/输出部分
  • 两个RS232串行端口，用于连接打印机（安全区域内）、PC或PLC。
  • 一个RS232/RS485串行端口，用于连接打印机（安全区域内）、PC或PLC。
  • 4个光电隔离输出（IO版本中为16个）。
  • 2个光电隔离输入（IO版本中为8个）。
  • Profibus接口，需安装在安全区域（E-AF01和E-BATCH1版本可选）。
  • 模拟输出，带16位D/A转换器，输出范围：0-10Vdc、0-20mA、4-20mA（IO版本可选）。
适用于爆炸危险区域的称重显示器，符合ATEX II 3G Ex nR IIC T6 Gc X气体防爆要求，
ATEX II 3D Ex tc IIIC T85°C Dc IP68 X粉尘防爆要求。
丰富的软件程序选择确保了最大的灵活性。可定制化打印输出并配备Alibi内存。符合CE-M认证要求（OIML R-76 / EN 45501）。

主要特点

  • 25键防水数字键盘。
  • 高效红色LED显示屏，6位数字，高度15毫米。
  • 背光LCD图形显示屏，尺寸25x100毫米。
  • 带16个明亮LED的综合条形图，显示当前活动功能。
  • 易于清洁的不锈钢防水IP68外壳；适用于恶劣和腐蚀性环境。
  • 尺寸：264x115x174毫米。
  • 适用于桌面、立柱或墙面安装。
  • 实时时钟和永久数据存储。
  • 内置防篡改记忆功能，集成于主板。
  • 通过DINITOOLS实用程序可用的功能
    - 配置、校准、数据输入和打印格式设置。
    - 将所有信息记录并存储在电脑中。
    - 快速检索保存的数据以实现快速替换。
    - 通过数值进行仪器校准。
  • 在设置中直接选择程序语言。
  • 24位A/D转换器，4通道，最高3200次/秒转换，最高8个信号线性化点。
  • 最高10,000e OIML或3 x 3000e @ 0.3 µV/e，符合CE-M贸易法规。
  • 内部工厂使用时可显示多达1,000,000个分度，内部分辨率最高达3,000,000点。
  • 电源供应：110-240 Vac。
  • 支持管理多达4个独立秤（AF03版本最多支持2个）。
  • 可连接最多 16 个 350 欧姆（或 45 个 1000 欧姆）模拟负载传感器。
  • 可通过命令驱动程序连接打印机和标签机。

主要认证

  • 欧盟型式检验证书（45501:2015）
  • OIML R76
  • OIML R51 - MID
  • OIML R134 (AF09)
  • 澳大利亚贸易用法定批准证书（NMI S788）
DOWNLOAD
????
 型号说明
3590EXT01BC3GD ATEX区域专用称重显示器，AF01型号：累计和配料系统专用，配有IP68不锈钢外壳、25个按键、LED显示屏及图形化LCD背光显示屏。
防爆等级：ATEX II 3G Ex nR IIC T6 Gc X（防气体）和ATEX II 3D Ex tc IIIC T85°C Dc IP68 X（防粉尘），另附使用手册及相关声明文件（提供意大利文版、英文版及法文版）。
3590EXT01BCIO3GD ATEX区域专用称重显示器，AF01型号：累计和配料系统专用，配有IP68不锈钢外壳、25个按键、LED显示屏、图形化LCD背光显示屏、16输出及8输入。
防爆等级：ATEX II 3G Ex nR IIC T6 Gc X（防气体）和ATEX II 3D Ex tc IIIC T85°C Dc IP68 X（防粉尘），另附使用手册及相关声明文件（提供意大利文版、英文版及法文版）。
3590EXT03BC3GD ATEX区域专用称重显示器，AF03型号：车辆称重系统专用，配有IP68不锈钢外壳、25个按键、LED显示屏及图形化LCD背光显示屏。
防爆等级：ATEX II 3G Ex nR IIC T6 Gc X（防气体）和ATEX II 3D Ex tc IIIC T85°C Dc IP68 X（防粉尘），另附使用手册及相关声明文件（提供意大利文版、英文版及法文版）。
3590EXTBATCH1BC3GD ATEX区域专用称重显示器，BATCH1型号：单物料加载或卸载配料系统专用，配有IP68不锈钢外壳、25个按键、LED显示屏及图形化LCD背光显示屏。
防爆等级：ATEX II 3G Ex nR IIC T6 Gc X（防气体）和ATEX II 3D Ex tc IIIC T85°C Dc IP68 X（防粉尘），另附使用手册及相关声明文件（提供意大利文版、英文版及法文版）。
3590EXTBATCHBCIO3GD ATEX区域专用称重显示器，BATCH型号：多物料配料系统专用，配有IP68不锈钢外壳、25个按键、LED显示屏、图形化LCD背光显示屏、16输出及8输入。
防爆等级：ATEX II 3G Ex nR IIC T6 Gc X（防气体）和ATEX II 3D Ex tc IIIC T85°C Dc IP68 X（防粉尘），另附使用手册及相关声明文件（提供意大利文版、英文版及法文版）。
Optional power supply cords
Software for compiling the databases
??? / ?? -?? ?????
 型号说明
JB4QA 5孔4线防爆接线盒，配IP67 ABS外盒，至多可以连接4只传感器。防爆等级：ATEX II 2G Ex ib IIC T6 Gb (防气体)，ATEX II 2D Ex tb IIIC T115°C Db IP65 (防粉尘)。附ATEX CE声明文件(英文版、德文版、法文版或意大利文版)。
JB4QAI IP66不锈钢防爆接线盒，ATEX，至多连接4个传感器。 4+1导缆器，防爆等级：ATEX II 2G Ex ib IIC T6 Gb (防气体)，ATEX II 2D Ex tb IIIC T115°C Db IP65 (防粉尘)。附ATEX CE声明文件 (英文版、德文版、法文版或意大利文版)。
LCCB 6芯屏蔽电缆，供传感器或接线盒接线使用。€/米
LCCBA Ex 6-pole shielded cable for RS232 serial port/power supplier, for using in hazardous areas. Price/meter
????????
 型号说明
KCEM 为与我司称重显示器并用的经贸易结算认证的称重系统及称重平台提供相应的Welmec认证文件及图版套件。
 型号说明
BP6ESTATEX3GD 外接6Vdc 12000mAh ATEX电池组套件，适用于防爆区域2&22，其外壳为IP65不锈钢材质，其可与Dini Argeo ATEX 3GD仪表一起使用。注意：仅可在安全区域内充电。
BP6CB 电池充电器：与BP6ESTATEX3GD可选配件一起使用。注：仅可在安全区域内充电。
 型号说明
DCATEX3GD 系统经过整个Ex II 3GD IIC T6 T115°C X防爆认证，且附有相关认证标签，这样我司ATEX防爆称重显示器可与装有ATEX传感器（每个传感器都必须带有CCATEX认证标识）的机械装置连接。
???????
 型号说明
SWM PC端WeiMonitor应用软件：实时监控称重并记录相关重量数据。
????
 型号说明
OBRF2G4-3GD(S6) 868MHz无线电模块，供ATEX防爆区域内使用，配有IP66 ABS外盒、3m屏蔽连接电缆，由称重显示器直接对其供电。防护等级：ATEX II 3G Ex ec IIC T6 Gc X（防气体等级）与ATEX II 3D Ex tc IIIC T85°C Dc IP66 X（防粉尘等级）。适宜通讯距离：室内45m，室外140m。供39个可配置的频道。
ETHD(S1) 以太双向口，速度10～100 Mbps，支持协议；TCP, UDP, IP, ARP, ICMP, 以太网 Mac
????
 型号说明
RSCBTW(S3) RS422-RS485连接用双屏蔽2条双绞线电缆，(每米)。长度10m
????/??
 型号说明
DAC16O-2(S1) 16位D/A模拟输出：0至10Vdc或0至20mA，输出电流的电阻为350 Ohm，输出电压的电阻为10K Ohm。
ATEX 2GD Remote Button Control
Printers/Labellers for safe zones
 型号说明
OBTPRB(S1) 一体式台式热敏打印机，配有ABS IP40外壳、1.5m长连接电缆及电源适配器。
CODEPG Service for loading a customised code-page on TPR printer (standard is PC437 - Central Europe, USA)
LP542TE(S1) Direct termal labeller. 标签可剥离式热敏标签打印机，配有连接称重显示器的1.5m长RS232电缆，外接100/240Vac电源适配器。
PRNSERV 提供满足客户需求的打印格式配置技术服务：为OBTPR/OBMMC/OBMDP/TM295/LX300打印机。
APRNSERV 提供满足客户需求的打印格式配置技术服务：为LP542S/SMTPLUS标签打印机，通过可用软件可设置多达4种不同的打印格式（常用打印格式、重量累计格式、产品累计格式、部分累计格式等）。
对于复杂的打印格式（例如：logo设计、条码设计等），价格需另行评估。
???????
 型号说明
STFI-1 不锈钢固定支架，用于墙面安装称重显示器。
STFA12 不锈钢固定支架，用于将ATEX电池固定在立柱上，可与"DFWBP76ATEXC"和"BP6ESTATEX3GD"配件一起使用。
CSP38I-1 称重显示器不锈钢地上立柱，尺寸450 x 450 mm，高917 mm，直径Ø = 38 mm
 型号说明
LCCB 6芯屏蔽电缆，供传感器或接线盒接线使用。€/米
RSCBTW(S3) RS422-RS485连接用双屏蔽2条双绞线电缆，(每米)。长度10m
KZBA-1 For intrinsically safe weighing systems in a dangerous zone. Dimensions 179x359x166,5mm. Marking of housing + Zener Barrier ZBA1S: ATEX II 3(1)G Ex nA [ia Ga] IIC T4 Gc X for gas, ATEX II 3(1)D Ex tc [ia Da] IIIC T135°C Dc IP66 X for dust. Provided with safety instructions and the ATEX EU declaration of conformity (EN and IT).
KMB4-1 齐纳防爆栅套件，包含三个本安防爆栅与一个ABS保护盒，至多连接4个每个电阻350 ohm的传感器，供与防爆区域内的本安设备连接。单个防爆栅防爆特性：ATEX II (1) GD [Ex ia] IIC [Ex iaD]；防爆栅套件防爆特性：ATEX II 3G Ex nA II T4 IP65 (-20°C ≤ Ta ≤ +40°C)。手册与证书仅提供英文版本。
????
Other options
 型号说明
TECSUP 电话技术支持或公司提供仪表及打印输出配置，以每小时计价。
