3590EQ "QWERTY": QWERTY六键式称重显示器


  3590EQ "QWERTY": QWERTY六键式称重显示器

I/O接口
  • 2个RS232串行端口，用于连接打印机，PC或PLC，无线电模块和光学接口。
  • 1个RS232串行端口(可选RS485),用于连接重量读取器、远程秤、扫码枪。
  • 内置键盘模拟输入,用于扫码枪或外部PC键盘,通过带迷你DIN连接器的电缆(可选)。
  • Modbus RTU 协议 。

    可选：

  • 4 个光绝缘输出
  • 2个光绝缘输入。
  • 外部Profibus接口，用于自动化管理。
  • 蓝牙连接，通过PC或平板电脑快速无线编程活动和配方。
主要认证
  • 欧盟型式检验证书（45501:2015）
  • OIML R76
  • 澳大利亚贸易用法定批准证书（NMI S788）
高性能智能称重显示器，集成QWERTY键盘，简化了文本和文档编辑。配备3个串行端口、用于数据通信的传输协议、完全可配置的打印输出、集成的alibi存储器和用于连接扫码枪的端口。各种可连接的配件和打印机保证了最大的可连接性和多功能性。
提供经CE-M认证型号（OIML R-76/EN 45501）。

主要特点

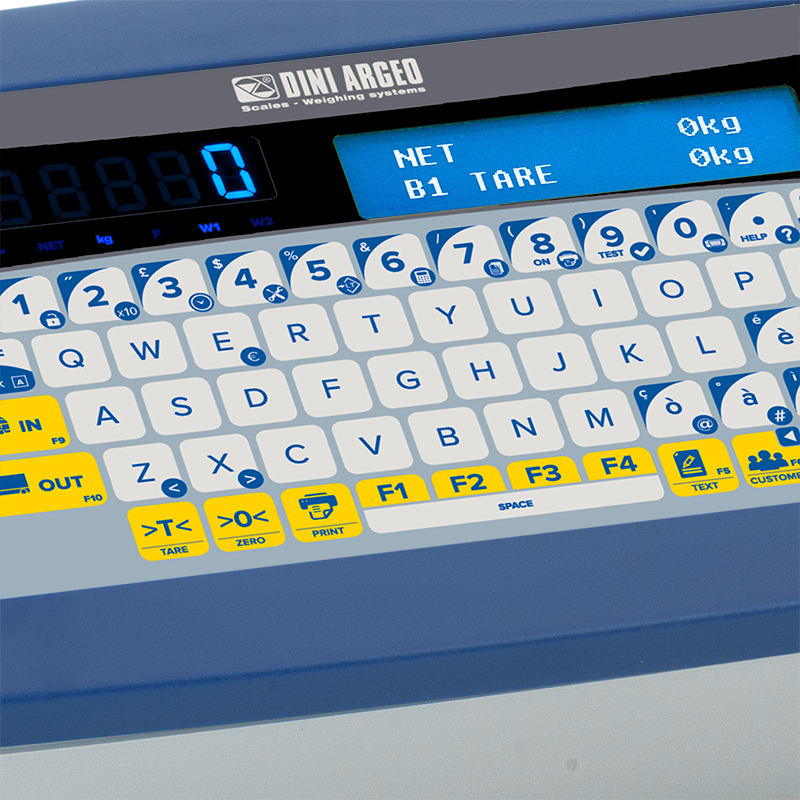

  • 59键QWERTY和功能字母数字防水键盘。
  • 高效的BLU LED显示屏，字高15mm。可配置屏幕。
  • 25x100mm LCD蓝色背光显示屏。
  • 易于清理 ABS材质防水IP65防护等级外壳; 可抵御严酷的腐蚀性环境 (热敏打印机IP40防护等级）。
  • 尺寸: 279x124x187mm.
  • 可在台面、立柱或墙面上使用。
  • 配有实时时钟和永久数据储存卡。
  • 配有集成在主板上的alibi内存。
  • DINITOOLS软件可用功能：
    - 仪表配置、标定、数据输入和打印格式编辑
    - PC端保存和输入所有需要的信息。
    - 快速调用已存的数据信息。
    - 通过数字按键进行仪表标定。
  • 启动菜单中可设置语言种类。
  • 24位4频道A/D转换，速度可自动选择，至多可达3200次/秒，高达8个线性化信号点。
  • 2个独立通道，用于独立当前重量。
  • 至多可连接16个内阻350 Ohm（45个内阻1000 Ohm）的传感器；
    注意：为了管理汽车衡使用的数字传感器，请查看touchscreen indicators.
  • 10.000e或多量程3x3000e @ 0.3 µV/e（通过CE-M认证，用于经贸易结算认证的仪器）。
  • 显示分辨率可达1.000.000，内部分辨率可达3.000.000点。
  • 安装驱动（标配）后可与打印机或条码打印机连接使用。
  • 110-240Vac电源供电，且内置可充电电池，为其它需要的设备供电。
DOWNLOAD
????
 型号说明

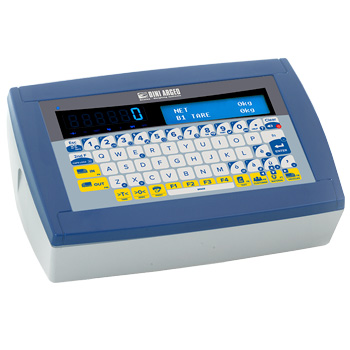

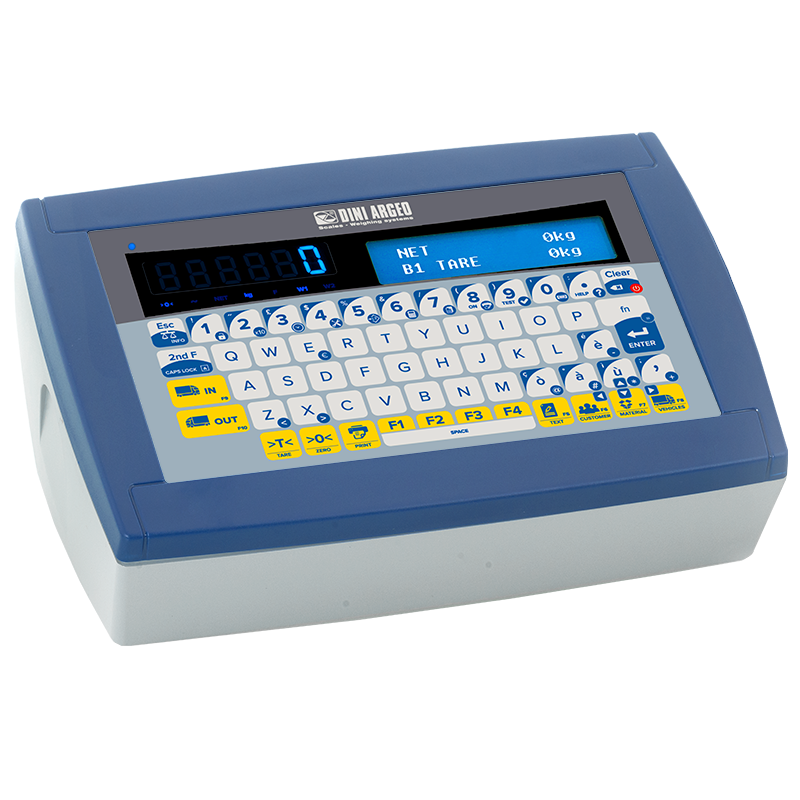

3590EQ Indicator with QWERTY keyboard and AF03 software. ABS IP65 case , 59-key keyboard, LED display and graphic LCD display.

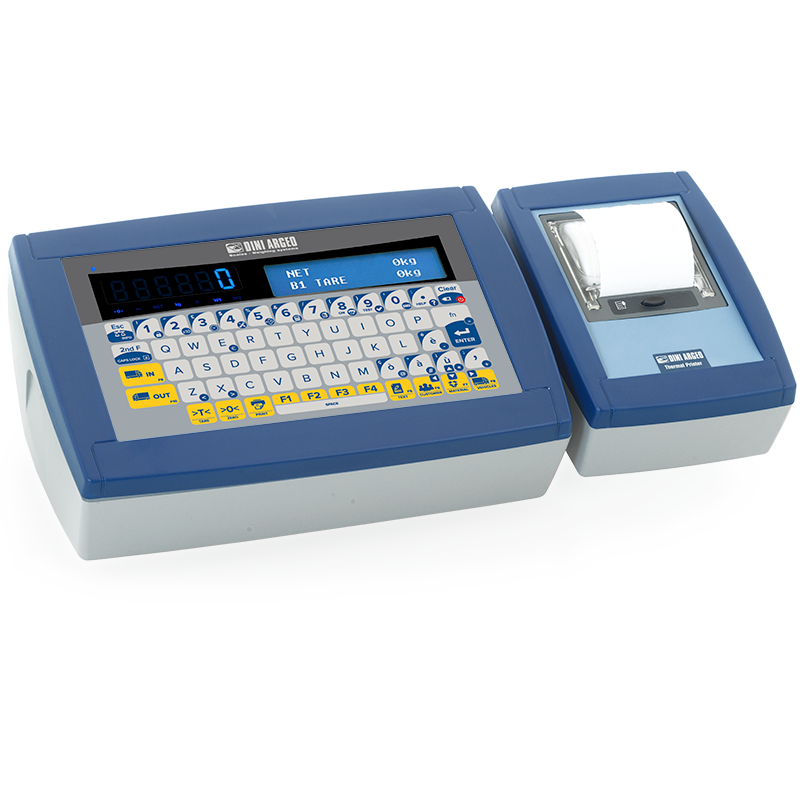

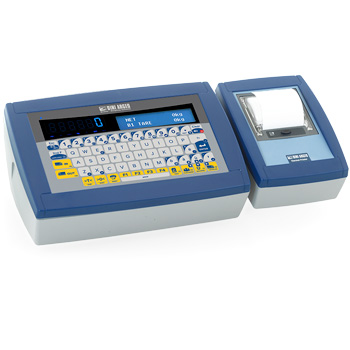

3590EQP Indicator with QWERTY keyboard, integrated printer and AF03 software. ABS case, 59-key keyboard, LED display and graphic LCD display.
Optional power supply cords
Software for compiling the databases
????
 型号说明
LCCBC(S1) 长50cm的6芯屏蔽电缆（称重显示器端），一端用AMP接插件连至称重显示器，一端用于连接秤台的7芯公口 + 7芯母口（秤台端）。
LCCB5C(S1) 长50cm的6芯屏蔽电缆（称重显示器端），一端用AMP接插件连至称重显示器，一端用于连接秤台的7芯公口 + 附5m长电缆的7芯母口（秤台端）。
LCCB10C(S1) 长50cm的6芯屏蔽电缆（称重显示器端），一端用AMP接插件连至称重显示器，一端用于连接秤台的7芯公口 + 附10m长电缆的7芯母口（秤台端）。
????????
 型号说明
KCEM 为与我司称重显示器并用的经贸易结算认证的称重系统及称重平台提供相应的Welmec认证文件及图版套件。
???????
 型号说明
USBC-1(S1) USB储存套件：USB接口与USB棒。
USBK 5根USB棒，与USBC选配件一起使用。
SWM PC端WeiMonitor应用软件：实时监控称重并记录相关重量数据。
???/???
 型号说明
PR80-2(S1) Thermal printer with print cutter. Paper roll not included.
LX300PRO(S1)
RSCBLX(S1) 1.5m长RS232/C连接电缆，用于LX300/TM295打印机与称重显示器连接。
RSCBLP(S1) 1.5m长RS232/C电缆，用于称重显示器与LP542、TTP243或SMTPLUS标签打印机连接。
RSCBLP10M(S1) 10m长RS232/C电缆，用于称重显示器与LP542、TTP243或SMTPLUS标签打印机连接。
PRNSERV 提供满足客户需求的打印格式配置技术服务：为OBTPR/OBMMC/OBMDP/TM295/LX300打印机。
CODEPG Service for loading a customised code-page on TPR printer (standard is PC437 - Central Europe, USA)
????
 型号说明
OBRF2G4(S1) 外接2.4GHz无线电模块，用于与称重显示器/重量变送器连接，配有ABS IP65外壳及3m长RS232连接电缆，由称重显示器/重量变送器对其供电，室内工作距离: 45m；户外工作距离：140m。高达50个可配置频道(OBRF配件必须与其它无线电模块一起使用)。
OBRF2G4-USB 868MHz无线电模块，适用于PC，配有PVC外壳和1m长USB/mini USB连接电缆，由PC端USB口对其供电。工作距离：室内70m；室外140m。高达50个可配置频道.
WIFITD-3(S1) WI-FI接口（通过无线接入点），用于与公司计算机系统无线通讯。
ETHD(S1) 以太双向口，速度10～100 Mbps，支持协议；TCP, UDP, IP, ARP, ICMP, 以太网 Mac
BLTH-3(S1) 蓝牙接口，可与PC或PDA无线通讯。
RS485C(S1) RS485 internal interface (mounting and cable gland not included)
RS485OPTO(S1) RS485 optoisolated internal interface (mounting and cable gland not included)
????
 型号说明
RSCBRJ(S1) 长1.5m RS232/C连接电缆，用于称重显示器与PC连接，一端用于连接PC的9芯母口，一端用于连接称重显示器的RJ接口。
ETHCBRJ(S1) 1.5m长以太网电缆，用于称重显示器与PC工作网络组连接（需配备ETH可选配件）。
????/??
 型号说明
C2IN(S1) 2 optoisolated input (mounting and cable gland not included)
C4OUT(S1) 4 optoisolated output (mounting and cable gland not included)
??????
 型号说明
OBCLTP(S1) 声控式工业三色信号灯，可与称重显示器一体式连接，配有ABS外壳及连接电缆，由称重显示器对其供电。
?????
 型号说明
DGT100R-1 该款重量变送器配有IP68不锈钢外壳、5个按键、字高100mm大型LED显示屏及压力调节阀。
???????
 型号说明
STFI-1 不锈钢固定支架，用于墙面安装称重显示器。
CSP38I-1 称重显示器不锈钢地上立柱，尺寸450 x 450 mm，高917 mm，直径Ø = 38 mm
CSP38D 不锈钢称重显示器地上立柱，尺寸350 x 350 mm，高750 mm
???? / ??? / ???
 型号说明
KBCBCE(S1) 带MINI DIN接口的电缆，用于3590E/CPWE称重显示器与PC键盘或条码扫描枪连接。
PCKBRD 外接PC键盘，通过PC键盘输入口（E系列称重显示器标配或IFKBRD可选配件）及mini DIN接口（可选配件）与称重显示器连接。
ATEX????
 型号说明
KZBA-1 For intrinsically safe weighing systems in a dangerous zone. Dimensions 179x359x166,5mm. Marking of housing + Zener Barrier ZBA1S: ATEX II 3(1)G Ex nA [ia Ga] IIC T4 Gc X for gas, ATEX II 3(1)D Ex tc [ia Da] IIIC T135°C Dc IP66 X for dust. Provided with safety instructions and the ATEX EU declaration of conformity (EN and IT).
KMB4-1 齐纳防爆栅套件，包含三个本安防爆栅与一个ABS保护盒，至多连接4个每个电阻350 ohm的传感器，供与防爆区域内的本安设备连接。单个防爆栅防爆特性：ATEX II (1) GD [Ex ia] IIC [Ex iaD]；防爆栅套件防爆特性：ATEX II 3G Ex nA II T4 IP65 (-20°C ≤ Ta ≤ +40°C)。手册与证书仅提供英文版本。
DCATEXMB4 ATEX declaration for the whole system with Dini Argeo Zener barriers. Ex II 2G IIC T6 Gb X e Ex II 2D IIIC T125°C Db X system, with label of the whole system, for weight indicator connected to Dini Argeo zener barriers, connected to a mechanical structure with ATEX load cells (each cell must be certified with CCATEX option).
JB4QA 5孔4线防爆接线盒，配IP67 ABS外盒，至多可以连接4只传感器。防爆等级：ATEX II 2G Ex ib IIC T6 Gb (防气体)，ATEX II 2D Ex tb IIIC T115°C Db IP65 (防粉尘)。附ATEX CE声明文件(英文版、德文版、法文版或意大利文版)。
JB4QAI IP66不锈钢防爆接线盒，ATEX，至多连接4个传感器。 4+1导缆器，防爆等级：ATEX II 2G Ex ib IIC T6 Gb (防气体)，ATEX II 2D Ex tb IIIC T115°C Db IP65 (防粉尘)。附ATEX CE声明文件 (英文版、德文版、法文版或意大利文版)。
EXCB6(S6) 传感器防爆6芯屏蔽电缆，供本安区域内使用。€/米
?????
 型号说明
3590EEP(S1) 保护卡，防止漏电或静电干扰，符合IEC 1000-4-5/D (IEC 801-5/D)
???
????
Other options
 型号说明
TECSUP 电话技术支持或公司提供仪表及打印输出配置，以每小时计价。
TECMAN 打印版技术说明书（可免费从网上下载）
UMAN 打印版用户说明书（可免费从网上下载）
