3590系列





3590EKR “ENTERPRISE”： 工业应用用带运输箱的重量指示器


  3590EKR “ENTERPRISE”： 工业应用用带运输箱的重量指示器


I/O接口
  • 面板上可用：
    - 一个RS232串行端口，用于连接PC，采用9针连接器。

  • 内部可用：
    - 两个RS232串行端口，用于连接打印机、PC或PLC、无线模块及可选接口。
    - 1个RS232串行端口（可选RS485），用于连接中继器、远程秤或徽章读卡器。
    - 配备键盘仿真输入，用于条码/徽章读卡器或外部电脑键盘。
    - 4个光电隔离输出（可选）。
    - 2个光电隔离输入（可选）。
多功能高性能数字称重显示器（机架式），配备4个连接器用于连接称重平台，内置可充电电池及充电器，并配有外壳。特别适用于移动称重应用。符合CE-M认证要求（OIML R-76 / EN 45501）。

主要特点

  • 25个防水按键。
  • 红色高效的LED显示屏可显示字高15mm的六位数字。
  • LCD背光显示屏，可显示2行每行16个字符，还包括16个LED指示灯，以指示当前激活功能。

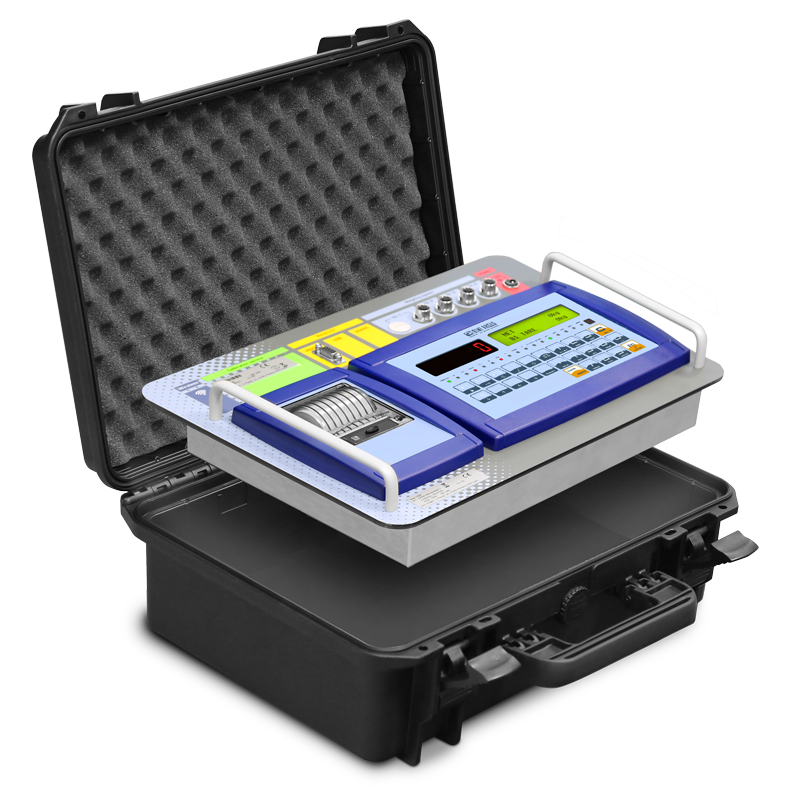

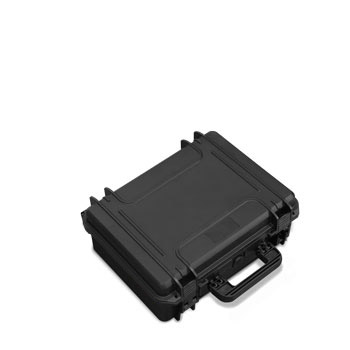

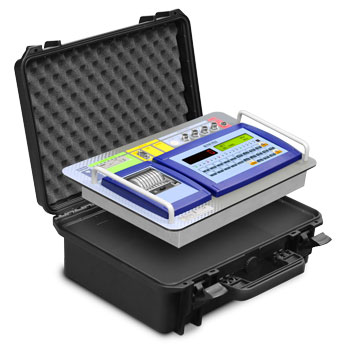

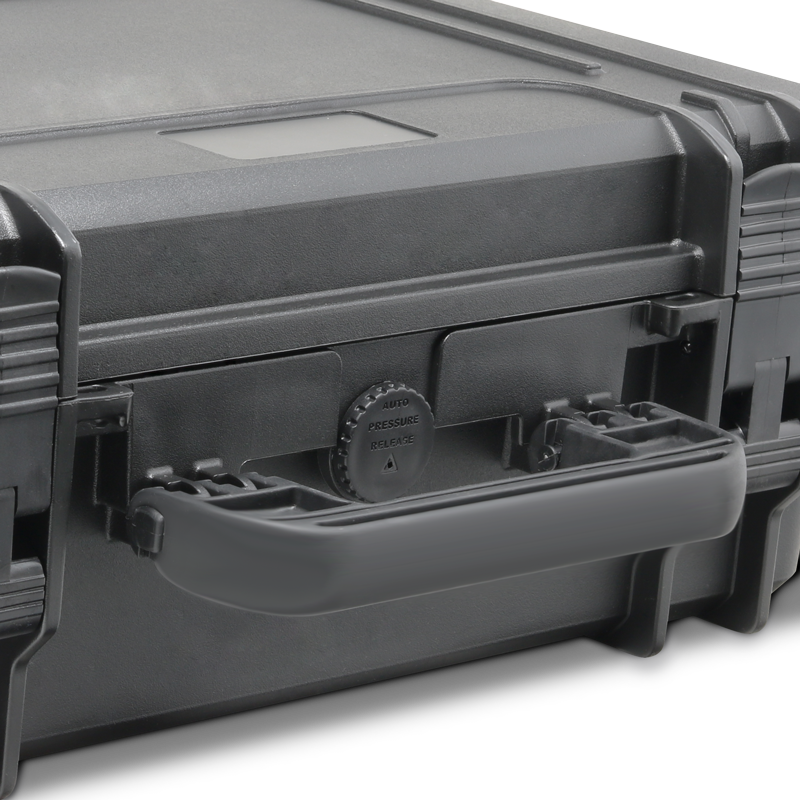

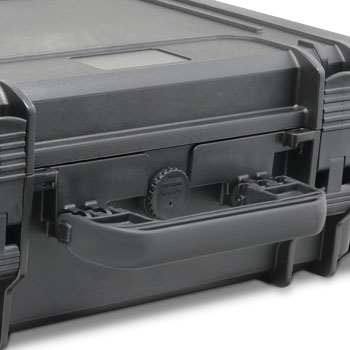

  • 3590EXP系列称重显示器可放置在ABS材质的箱包中，箱包尺寸：270 x 440mm
    箱包中还可放置打印机（可选配件）、用于连接称重平台的接头及9芯串口接口。
  • 尺寸: 325x460x170mm；总重：大约5kg
  • 配有实时时钟和永久数据储存卡。
  • DINITOOLS软件可用功能：
    - 仪表配置、标定、数据输入和打印格式编辑
    - 保存和输入所有需要的信息。
    - 快速调用已存的数据信息。
    - 通过数字按键进行仪表标定。
  • Excel数据输入：无需附加任何软件即可实现重量数据及数据库各数据导入。
    称重显示器直接与Windows当前打开的应用软件通讯（电子表格软件、文字处理软件、数据库）。
  • 通过键盘设置标定参数、启动参数及打印格式等。
  • 10.000e或多量程3x3000e @ 0.3 µV/e（通过CE-M认证，用于经贸易结算认证的仪器）。
  • 显示分辨率可达1.000.000，内部分辨率可达3.000.000点。
  • 高达8个线性化信号点。
  • 可通过键盘或PC端Dinitool软件进行标定处理或设置参数。
  • 24位4频道A/D转换，速度可自动选择，速度可达3200次/秒，

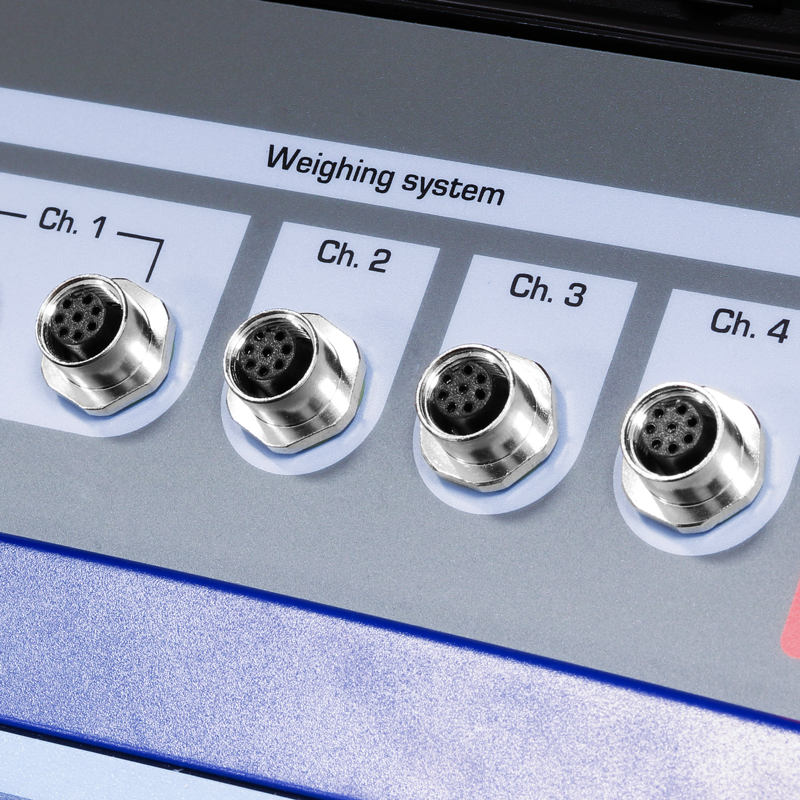

  • 配有4个用于连接4个称重平台的接口（3590EKR03P为2个，3590EKR09P型号为1个）。
  • 至多可连接16个内阻350 Ohm（45个1000 Ohm）的传感器。
  • 内置可充电电池（至少工作10小时，充电时间8小时）及12Vdc / 230Vac电源适配器。
  • 所有的型号都标配打印机。

可选配件

  • 欧盟型式检定证书（45501:2015）
  • OIML R76
  • OIML R51 - MID
  • OIML R134（AF09）

应用软件

  • 标准配置：
  • AF09： 动态和静态轴重测量，配备2个平台

    可选：
  • AF01： 总称重和配方称重
  • AF02： 数量计数
  • AF03： 称重桥 - 车辆进出
  • AF04： 预包装商品的统计检查
  • AF05： 价格计算和工业标签
  • AF08： 轮轴静态称重（使用2个或多个平台）
定制化应用程序
    凭借我们的集成开发，您可以自主创建完整的定制化应用程序：

  • 向导、操作员消息
  • 串口管理、协议定制
  • 数字I/O全面管理
  • 顺序或同时自动化
  • 数据输入，自定义档案

    • Dini Argeo 可提供定制开发程序服务。
DOWNLOAD
????
 型号说明

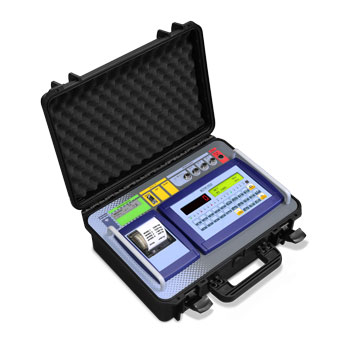

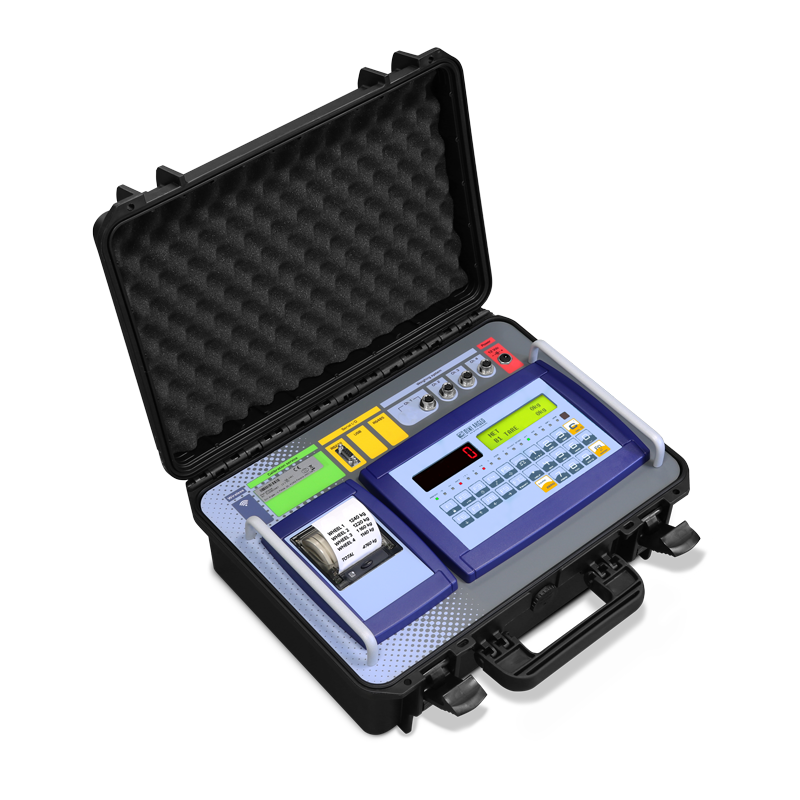

3590EKR-3 For analogue WWSxx (WWS...-y) only. Weight indicator with AF09 software with printer, transport case, 25-key keypad, LED display and backlit graphic LCD display.
Optional power supply cords
 型号说明
PWCORDUKVDE Power supply cord with BS1363 plug (UK plug).
PWCORDAUSVDE Power supply cord with AU plug.
????
 型号说明
AF03 AF03 optional software for Weighbridges - Input/Output vehicle.
AF08 AF08 optional software for static wheel and axle weighing with 2 or various platforms.
Software for compiling the databases
Approval
 型号说明
KCEM 为与我司称重显示器并用的经贸易结算认证的称重系统及称重平台提供相应的Welmec认证文件及图版套件。
Storing the weighs
 型号说明
USBK 5根USB棒，与USBC选配件一起使用。
SWM PC端WeiMonitor应用软件：实时监控称重并记录相关重量数据。
Printers/Labellers
 型号说明
PRNSERV 提供满足客户需求的打印格式配置技术服务：为OBTPR/OBMMC/OBMDP/TM295/LX300打印机。
CODEPG Service for loading a customised code-page on TPR printer (standard is PC437 - Central Europe, USA)
Digital Inputs / Outputs
 型号说明
C2IN(S1) 2 optoisolated input (mounting and cable gland not included)
C4OUT(S1) 4 optoisolated output (mounting and cable gland not included)
Communication Interfaces
 型号说明
WIFITD-3(S1) WI-FI接口（通过无线接入点），用于与公司计算机系统无线通讯。
BLTH-3(S1) 蓝牙接口，可与PC或PDA无线通讯。
RS485C(S1) RS485 internal interface (mounting and cable gland not included)
RS485OPTO(S1) RS485 optoisolated internal interface (mounting and cable gland not included)
Connection cables
PC keyboard / Scanner / Connection cable
 型号说明
KBCBCE(S1) 带MINI DIN接口的电缆，用于3590E/CPWE称重显示器与PC键盘或条码扫描枪连接。
PCKBRD 外接PC键盘，通过PC键盘输入口（E系列称重显示器标配或IFKBRD可选配件）及mini DIN接口（可选配件）与称重显示器连接。
Remote control
Cable glands
Consumable materials
 型号说明
RPT57C 50卷热敏打印纸卷：长30m，宽57mm，孔径12mm，外径51mm
Other options
 型号说明
TECSUP 电话技术支持或公司提供仪表及打印输出配置，以每小时计价。
UMAN 打印版用户说明书（可免费从网上下载）
TECMAN 打印版技术说明书（可免费从网上下载）

PDF版产品页 All the specifications and images can be subject to variations and upgrades without prior notice.
