DGT100：大屏幕称重显示器/重量变送器


  DGT100：大屏幕称重显示器/重量变送器

DGT100BC/DGT100AN/DGT100PB功能
  • 按键功能：
    清零、去皮或手动去皮、打印和/或传输数据、开关机、待机。

  • 称重功能：
    称量精度x10、净重/毛重或lb/kg转换、累计重量、配方称重、传输重量至PC/PLC（带可选Alibi内存卡）、计件、首次/二次称量、重量锁定及峰值检测。

  • 输入功能：
    模拟按键功能、键盘锁。

  • 输出功能：
    限值管理，用于控制正（加料）负（卸料）重量或件数（用于计件功能），可设置启用/禁用限值，还可设置启用/禁用的条件，例如：直接或当重量稳定时。

  • 串口功能：

    所有型号：读取净重、毛重及皮重；清零；半自动去皮或预设皮重值；切换秤盘频道；设置输出启用限值；读取/写入Alibi内存卡数据。

    DGT100BC及DGT100AN型号：读取所有秤盘频道的微伏或ADC转换器数值；相关信息显示；打印；在计件模式下设置APW；模拟按键功能；MODBUS协议。

  • 配有16位模拟输出的型号（DGT100AN）：
    模拟输出与正（加料）负（卸料）净重或毛重成比例。
DGT100R重量变送功能
  • •该型号可用作普通重量变送器使用，或用于变送多台DFW/DGT/MCW称重显示器的重量（MASTER，即作为主机）。
  • •功能模式：
  • - 多台称重显示器的重量变送：
  • 通过该功能可变送多达32台独立称重显示器的重量值，可显示每台称重显示器的重量值，或显示打印总重。
  • - 普通重量变送器使用：
  • 通过该功能可变送任何一台称重显示器上的重量值

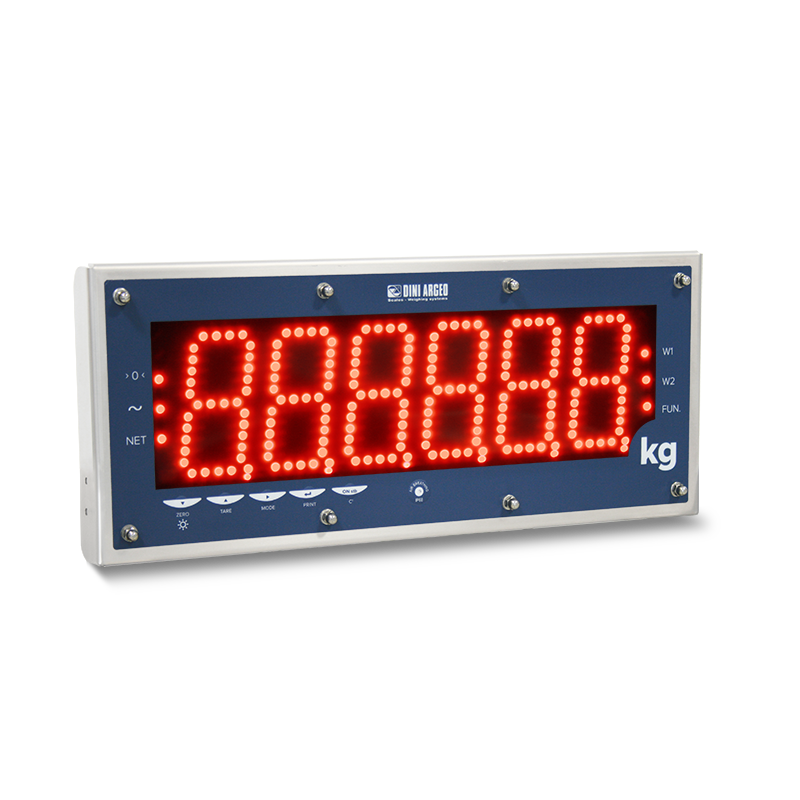

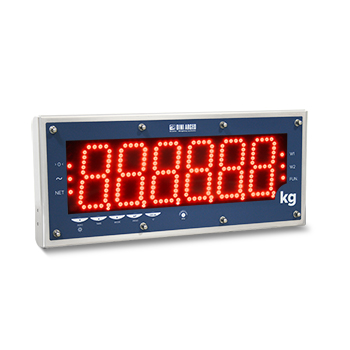

高亮度LED组成的大屏幕称重显示器/重量变送器，尤其适用于户外使用，在强烈阳光下也可使用，可从远处任何角度观察，外壳为IP68不锈钢材质。 还提供经CE-M认证型号(OIML R-76 / EN 45501)。MID认证型号(OIML R-61)

规格参数

  • 5个防水按键。
  • 大型6位显示屏，包括100mm高效发光二极管（可调整亮度）；6个LED灯指示当前激活功能。可视距离超过25m，可视角度120°，光强可达750mcd。
  • 通过按键可调节亮度。
  • IP68不锈钢外壳，配有墙面安装专用固定支架。
  • 配有抗凝空气阀。
  • 可通过键盘或PC端Dinitool软件进行标定处理或设置参数。
  • 10.000e或多量程2x3000e @ 0.3 µV/e（通过CE-M认证，用于经贸易结算认证的仪表）。
  • 显示分辨率可达800,000d，内部分辨率3,000,000点。
  • 通过DINITOOLS可设置高达8个线性化信号点。
  • 24位Σ-Δ A/D转换（4通道），可自动选择速度，速度达400次/秒。
  • 至多可连接16个内阻350 Ohm的传感器。
  • 系统由4个独立的秤盘组成，或由经四角均衡化的4通道组成的一个秤盘组成。
  • 供电：12至24Vdc，且内置110-240Vac电源适配器。
  • 我司提供标准型号（一般称重功能）或特殊型号（变送重量的功能）。

DGT100R重量变送功能

  • 该型号可用作普通重量变送器使用，或用于变送多台DFW/DGT/MCW称重显示器的重量（MASTER，即作为主机）。
  • 功能模式：

    - 多台称重显示器的重量变送：
    通过该功能可变送多达32台独立称重显示器的重量值，可显示每台称重显示器的重量值，或显示打印总重。

    - 普通重量变送器使用：
    通过该功能可变送任何一台称重显示器上的重量值。

I/O接口

  • RS232/C双向口，用于连接打印机、PC或其它外接设备。
  • RS485双向口，用于连接PC、PLC或其它外接设备。
  • PROFIBUS串口（适用于DGT100PB型号）。
  • 2输出：150mA 48Vac / 150mA 60Vdc(NO)，可对其进行功能配置。
  • 2输入：12 - 24Vdc、5mA - 20mA，可对其进行功能配置。
  • 16位模拟输出（适用于DGT100AN型号）：4-20mA / 0-5Vdc / 0-10Vdc（输出电流适用的大电阻为300 Ohm，输出电压适用的小电阻为1k Ohm）。
可选配件
  • 附选配盒的热敏打印机
  • 以太网接口
  • 外接868Mhz无线电模块
  • 433MHz无线电远程遥控器
  • 实时时钟
  • Alibi内存板
DOWNLOAD
????
 型号说明
DGT100BC-1 称重显示器/重量变送器 配有IP68不锈钢外壳、5个按键、字高100mm的LED显示屏和调节湿度，气压阀。
DGT100AN-1 称重显示器/重量变送器带100mm的LED显示和模拟输出 配有IP68不锈钢外壳、5个按键及压力调节阀。
DGT100PB-1 称重显示器/重量变送器带字高100mm的LED显示屏、PROFIBUS接口 配有IP68不锈钢外壳、5个按键、并配有“遮雨棚”与压力输气孔。
DGT100R-1 该款重量变送器配有IP68不锈钢外壳、5个按键、字高100mm大型LED显示屏及压力调节阀。
RS485 lightning and surge protection
Optional power supply cords
???????
 型号说明
DGT100S 两个不锈钢支架，用于固定在墙上、地上或桌面上。

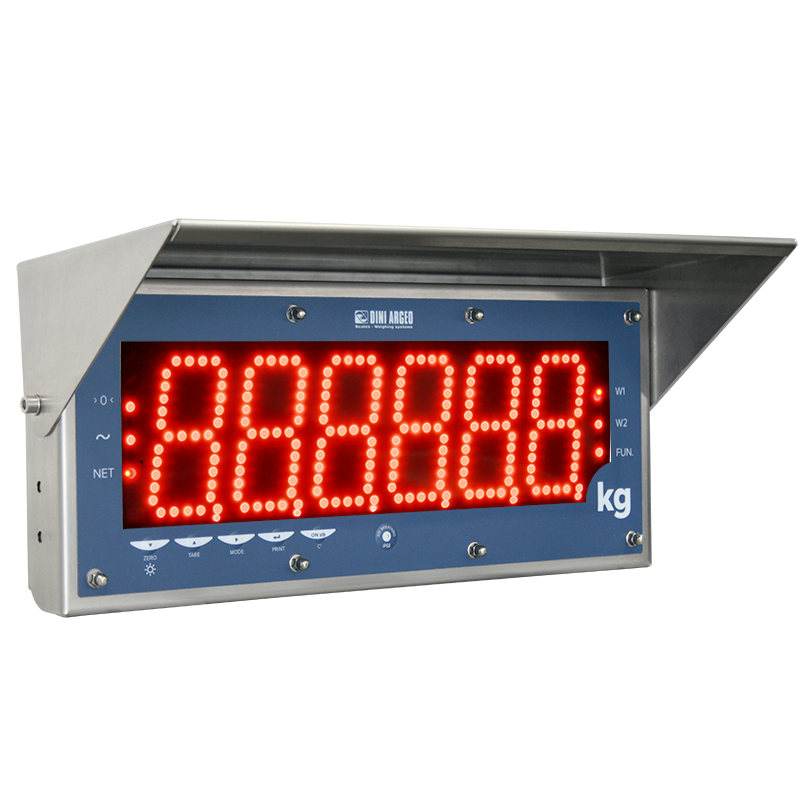

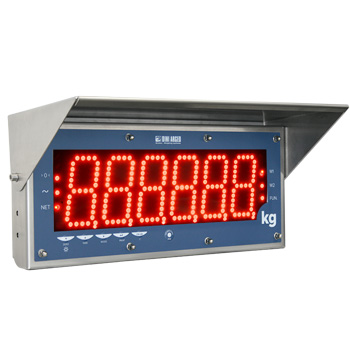

DGT100V 安装在仪表上的不锈钢帽檐，使读取数字时免受阳光和雨水的干扰。
????????
 型号说明
KCEM 为与我司称重显示器并用的经贸易结算认证的称重系统及称重平台提供相应的Welmec认证文件及图版套件。
可选配件
 型号说明
LCCBC(S1) 长50cm的6芯屏蔽电缆（称重显示器端），一端用AMP接插件连至称重显示器，一端用于连接秤台的7芯公口 + 7芯母口（秤台端）。
LCCB5C(S1) 长50cm的6芯屏蔽电缆（称重显示器端），一端用AMP接插件连至称重显示器，一端用于连接秤台的7芯公口 + 附5m长电缆的7芯母口（秤台端）。
LCCB10C(S1) 长50cm的6芯屏蔽电缆（称重显示器端），一端用AMP接插件连至称重显示器，一端用于连接秤台的7芯公口 + 附10m长电缆的7芯母口（秤台端）。
????
 型号说明
SETHDIN-1 RS232 / RS485 / 以太网通讯转换器，可与Dini Argeo任何一台称重显示器的串口相连，其外壳为ABS材质，可安装在Omega / DIN导轨上。
OBRF2G4(S1) 外接2.4GHz无线电模块，用于与称重显示器/重量变送器连接，配有ABS IP65外壳及3m长RS232连接电缆，由称重显示器/重量变送器对其供电，室内工作距离: 45m；户外工作距离：140m。高达50个可配置频道(OBRF配件必须与其它无线电模块一起使用)。
OBRF2G4-USB 868MHz无线电模块，适用于PC，配有PVC外壳和1m长USB/mini USB连接电缆，由PC端USB口对其供电。工作距离：室内70m；室外140m。高达50个可配置频道.
ALMEM-1(S1) Alibi内存板，用于储存PC/PLC传输的数据，至多可储存12万个重量数据，且该板已集成实时时钟功能。
ETHD(S1) 以太双向口，速度10～100 Mbps，支持协议；TCP, UDP, IP, ARP, ICMP, 以太网 Mac
WIFITPWLK-2(S1) WI-FI接口（通过无线接入点），用于与公司计算机系统无线通讯。
???????
 型号说明
DFCLK(S1) 实时时钟板，用于显示及打印日期与时间。
????
 型号说明
RSCBPC(S1) 1.5m长RS232/C连接电缆，用于称重显示器与PC连接，一端用于连接PC的9芯母口，一端用于连接称重显示器的连接线。
RSCB5(S1) 5m长RS232连接电缆（无接头），用于称重显示器与重量变送器连接。
RSCB10(S1) 10m长RS232连接电缆（无接头），用于称重显示器与重量变送器连接。
RSCBTW(S3) RS422-RS485连接用双屏蔽2条双绞线电缆，(每米)。长度10m
ETHCBRJ(S1) 1.5m长以太网电缆，用于称重显示器与PC工作网络组连接（需配备ETH可选配件）。
可选配件
 型号说明
LCCB 6芯屏蔽电缆，供传感器或接线盒接线使用。€/米
RSCBTW(S3) RS422-RS485连接用双屏蔽2条双绞线电缆，(每米)。长度10m
KZBA-1 For intrinsically safe weighing systems in a dangerous zone. Dimensions 179x359x166,5mm. Marking of housing + Zener Barrier ZBA1S: ATEX II 3(1)G Ex nA [ia Ga] IIC T4 Gc X for gas, ATEX II 3(1)D Ex tc [ia Da] IIIC T135°C Dc IP66 X for dust. Provided with safety instructions and the ATEX EU declaration of conformity (EN and IT).
KMB4-1 齐纳防爆栅套件，包含三个本安防爆栅与一个ABS保护盒，至多连接4个每个电阻350 ohm的传感器，供与防爆区域内的本安设备连接。单个防爆栅防爆特性：ATEX II (1) GD [Ex ia] IIC [Ex iaD]；防爆栅套件防爆特性：ATEX II 3G Ex nA II T4 IP65 (-20°C ≤ Ta ≤ +40°C)。手册与证书仅提供英文版本。
DCATEXMB4 ATEX declaration for the whole system with Dini Argeo Zener barriers. Ex II 2G IIC T6 Gb X e Ex II 2D IIIC T125°C Db X system, with label of the whole system, for weight indicator connected to Dini Argeo zener barriers, connected to a mechanical structure with ATEX load cells (each cell must be certified with CCATEX option).
JB4QA 5孔4线防爆接线盒，配IP67 ABS外盒，至多可以连接4只传感器。防爆等级：ATEX II 2G Ex ib IIC T6 Gb (防气体)，ATEX II 2D Ex tb IIIC T115°C Db IP65 (防粉尘)。附ATEX CE声明文件(英文版、德文版、法文版或意大利文版)。
JB4QAI IP66不锈钢防爆接线盒，ATEX，至多连接4个传感器。 4+1导缆器，防爆等级：ATEX II 2G Ex ib IIC T6 Gb (防气体)，ATEX II 2D Ex tb IIIC T115°C Db IP65 (防粉尘)。附ATEX CE声明文件 (英文版、德文版、法文版或意大利文版)。
EXCB6(S6) 传感器防爆6芯屏蔽电缆，供本安区域内使用。€/米
???
????
可选配件
 型号说明
TECSUP 电话技术支持或公司提供仪表及打印输出配置，以每小时计价。
TECMAN 打印版技术说明书（可免费从网上下载）
UMAN 打印版用户说明书（可免费从网上下载）
