DIN导轨式安装多功能重量变送器。
可作为独立的4通道使用，或经接线盒连接的4个非独立通道使用，而且可诊断每个连接的传感器状况，诸多接口使其适用于任何自动化系统。还提供经CE-M认证型号（OIML R-76 / EN 45501）。 | | | 主要特点 |
| | - 供电: 12-24 Vdc
- Converter: A/D 24 bit with 1 channel
- 可连接秤台数量: 1
- 可连接传感器: 4线制或6线制（带sense)
- 转化率: 400 Hz
- 取样率: 多达400次./秒
- 显示分辨率: 多达800.000d
- 信号灵敏度: 0,01 µV/d (0,03 µV/e)
- 信号分辨率: 3.000.000 points
- 线性: 多达8点
- 可连接传感器: 多达16x350 Ω个传感器
- 通讯串口: 1个 RS485串口
- 模拟输出: 16 位光耦隔离(仅DGT1PAN 型号)，可选0-5Vdc, 0-10Vdc, 4-20mA或0-20mA.
- 数字输出: 2输出(可扩充至6个), OUT (optional up to 6),可配置光耦隔离晶体管
- 数字输入: 2输入, 可配置光耦隔离

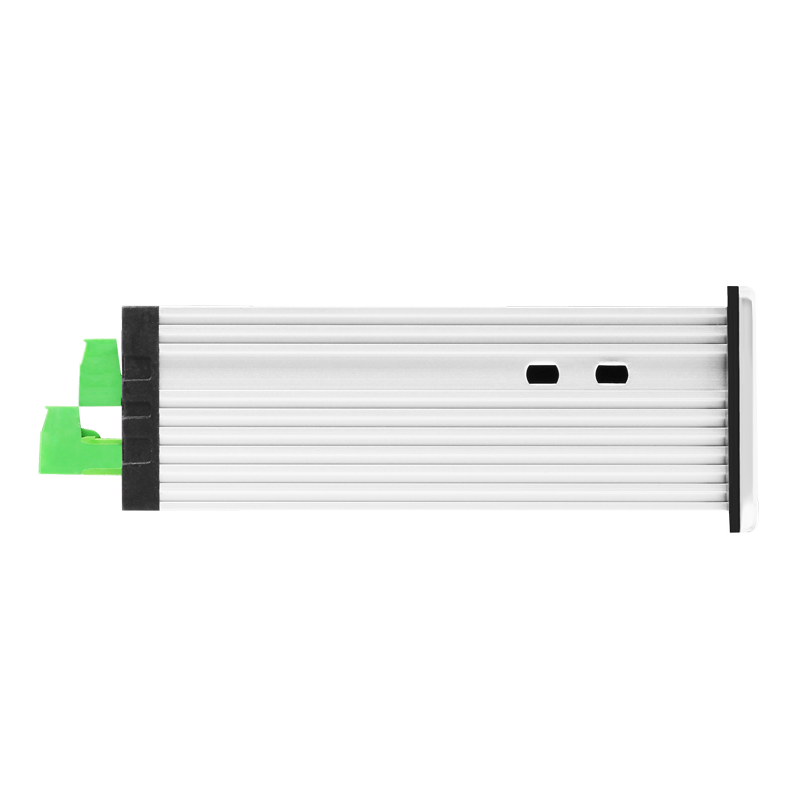

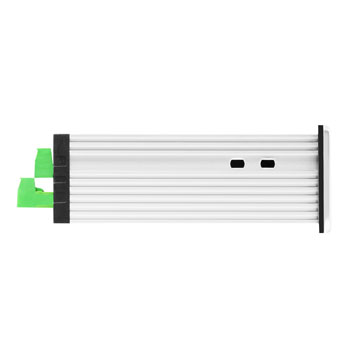

- 外壳: 铝质. 尺寸:100 x 53 x 136 mm(lxhxw). 盘面尺寸: 92 x 44 mm(lxh).
- 标定:
- 理论标定(mV\V)
- 实物标定 - 键盘功能: 清零,去皮,功能,打印,手动数据发送,开机/待机
- 菜单功能:
- Setpoint
- 高精度
- 峰值
- 内存
- 单位转换
- 按键: 防水5键键盘
- 显示屏: 14,2mm红字LED屏
|
|
|
????
| | 型号 | 说明 |

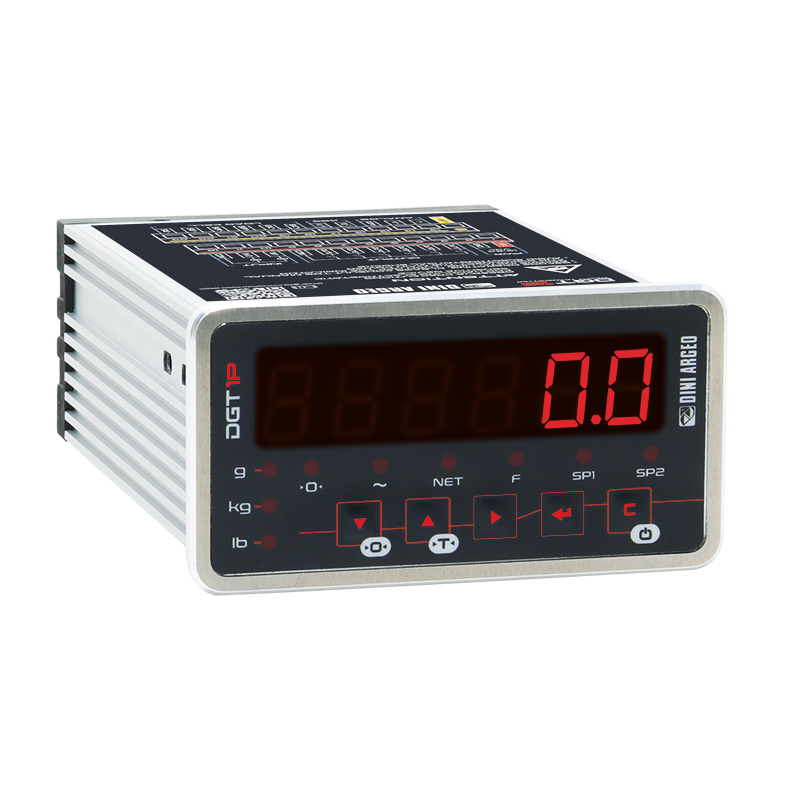

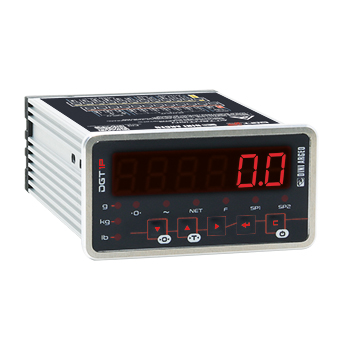

 | DGT1P | 铝质外壳盘面安装型称重显示控制仪表，2输入2输出。 5键键盘，LED显示屏 |
RS485 lightning and surge protection
Digital Inputs / Outputs
| | 型号 | 说明 |
 | C4OUT | (S1) 4 optoisolated output (mounting and cable gland not included) |
Approval
| | 型号 | 说明 |
 | KCEM | 为与我司称重显示器并用的经贸易结算认证的称重系统及称重平台提供相应的Welmec认证文件及图版套件。 |
| | 型号 | 说明 |
 | ALMEM-1 | (S1) Alibi内存板，用于储存PC/PLC传输的数据，至多可储存12万个重量数据，且该板已集成实时时钟功能。 |
 | DFCLK | (S1) 实时时钟板，用于显示及打印日期与时间。 |
PC Softwares
Power supplier for DIN bar
| | 型号 | 说明 |
 | MDR2012 | 电源适配器，可安装在DIN导轨上使用。输入电压110/240Vac，输出电压12Vdc。 |
 | DR1512 | 电源适配器，可安装在DIN导轨上使用。输入电压110/240Vac，输出电压12Vdc。 |
Communication Interfaces
| | 型号 | 说明 |
 | SETHDIN-1 | RS232 / RS485 / 以太网通讯转换器，可与Dini Argeo任何一台称重显示器的串口相连，其外壳为ABS材质，可安装在Omega / DIN导轨上。 |
Options for ATEX version
| | 型号 | 说明 |
 | KZBA-1 | For intrinsically safe weighing systems in a dangerous zone. Dimensions 179x359x166,5mm. Marking of housing + Zener Barrier ZBA1S: ATEX II 3(1)G Ex nA [ia Ga] IIC T4 Gc X for gas, ATEX II 3(1)D Ex tc [ia Da] IIIC T135°C Dc IP66 X for dust. Provided with safety instructions and the ATEX EU declaration of conformity (EN and IT). |
 | KMB4-1 | 齐纳防爆栅套件，包含三个本安防爆栅与一个ABS保护盒，至多连接4个每个电阻350 ohm的传感器，供与防爆区域内的本安设备连接。单个防爆栅防爆特性：ATEX II (1) GD [Ex ia] IIC [Ex iaD]；防爆栅套件防爆特性：ATEX II 3G Ex nA II T4 IP65 (-20°C ≤ Ta ≤ +40°C)。手册与证书仅提供英文版本。 |
 | DCATEXMB4 | ATEX declaration for the whole system with Dini Argeo Zener barriers. Ex II 2G IIC T6 Gb X e Ex II 2D IIIC T125°C Db X system, with label of the whole system, for weight indicator connected to Dini Argeo zener barriers, connected to a mechanical structure with ATEX load cells (each cell must be certified with CCATEX option). |
 | JB4QA | 5孔4线防爆接线盒，配IP67 ABS外盒，至多可以连接4只传感器。防爆等级：ATEX II 2G Ex ib IIC T6 Gb (防气体)，ATEX II 2D Ex tb IIIC T115°C Db IP65 (防粉尘)。附ATEX CE声明文件(英文版、德文版、法文版或意大利文版)。 |
 | JB4QAI | IP66不锈钢防爆接线盒，ATEX，至多连接4个传感器。 4+1导缆器，防爆等级：ATEX II 2G Ex ib IIC T6 Gb (防气体)，ATEX II 2D Ex tb IIIC T115°C Db IP65 (防粉尘)。附ATEX CE声明文件 (英文版、德文版、法文版或意大利文版)。 |
 | EXCB6 | (S6) 传感器防爆6芯屏蔽电缆，供本安区域内使用。€/米 |
Other options
| | 型号 | 说明 |
| UMAN | 打印版用户说明书（可免费从网上下载） |
| TECMAN | 打印版技术说明书（可免费从网上下载） |
| TECSUP | 电话技术支持或公司提供仪表及打印输出配置，以每小时计价。 |
