“DGT20I"：IP68不锈钢称重显示仪表


  “DGT20I"：IP68不锈钢称重显示仪表

I/O接口
  • RS232/C 双向端口（RJ11 连接器）可配置用于连接外部设备。
  • 可配置RS485双向端口用于网络连接。
  • 2个光电二极管输出 150 mA 48 Vac/150 mA 60 Vdc (NO)，具有可配置功能。
  • 2个输入（光电隔离器光电耦合器）12÷24Vdc，最小5 mA-最大20mA，具有可配置功能。
  • 16位模拟输出（DGT20IAN 型号）4-20mA、0-5Vdc 可选或0-10Vdc。电流输出适用最大负载：300Ohm。火线输出适用最小负载：1K Ohm。
MASTER/REPEATER可选型号（MSTSLV型号）
  • 程序 (MSTSLV 型号）要将仪表作为通用显示器或是多台秤体显示器（MASTER），需要结合DFW/DGT/MCW.
    功能模式：
  • 多秤台显示器（MASTER）
    功能允许显示多达32个独立的秤体重量，可以管理它们的功能，或显示和打印所有秤的重量总和。33
  • 通用重量显示器
    功能通过配置输入字符串重复任何磅秤的重量。

  • Click to learn more.
UL认证称重显示仪表
称重显示仪表采用AISI 304不锈钢多功能外壳，可确保工作台和面板安装的防护等级达到 IP68。 适用于重工业应用、配料、灌装和液位控制系统。
可提供认证：
CE-M EN 45501, OIML R-76, OIML R-61 (MID), OIML R-51 (MID), Australian approval

主要特点

  • 5个防水按键。

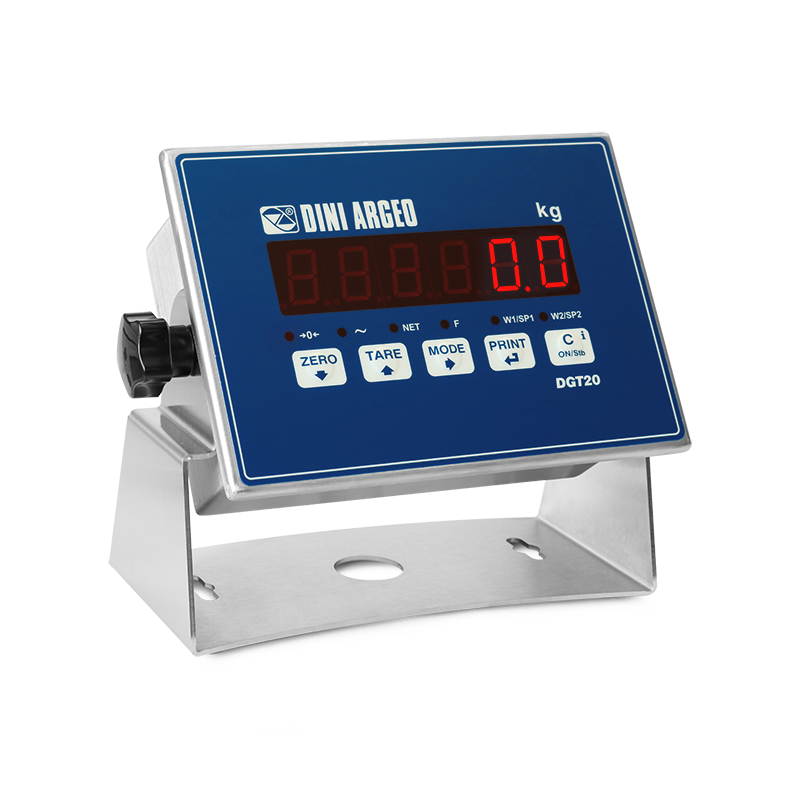

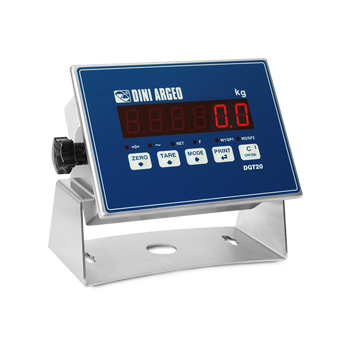

  • 红色高效的LED显示屏可显示字高20mm的六位数字，以及6个LED灯以指示当前激活的功能。
  • 全新 AISI304 不锈钢多功能保护壳，可实现：

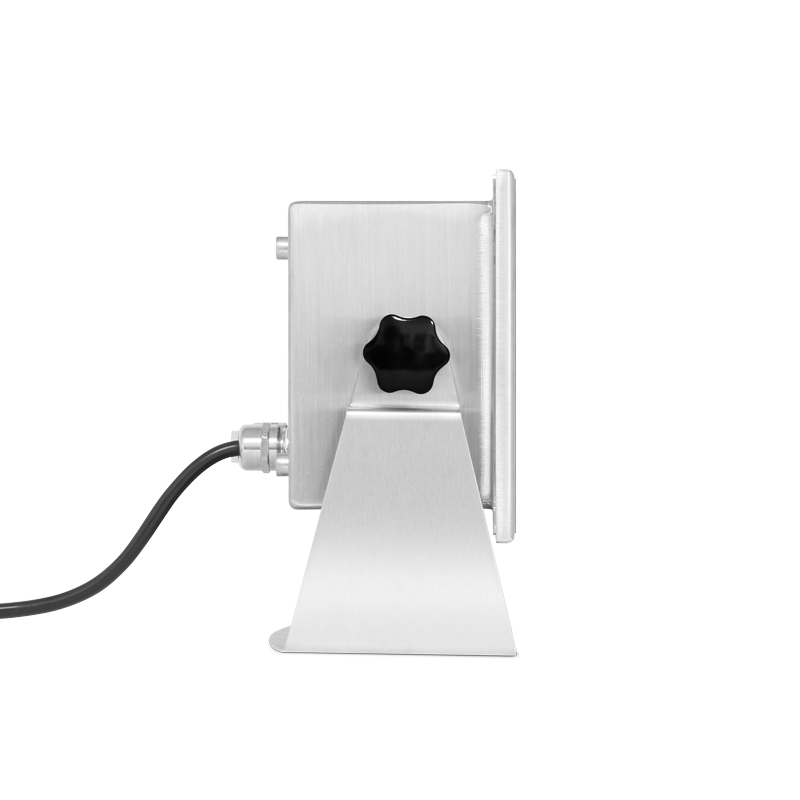

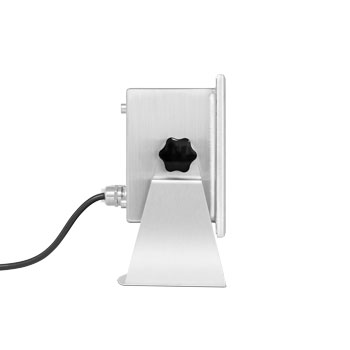

    - 通过标准旋转支架安装在墙壁或工作台上

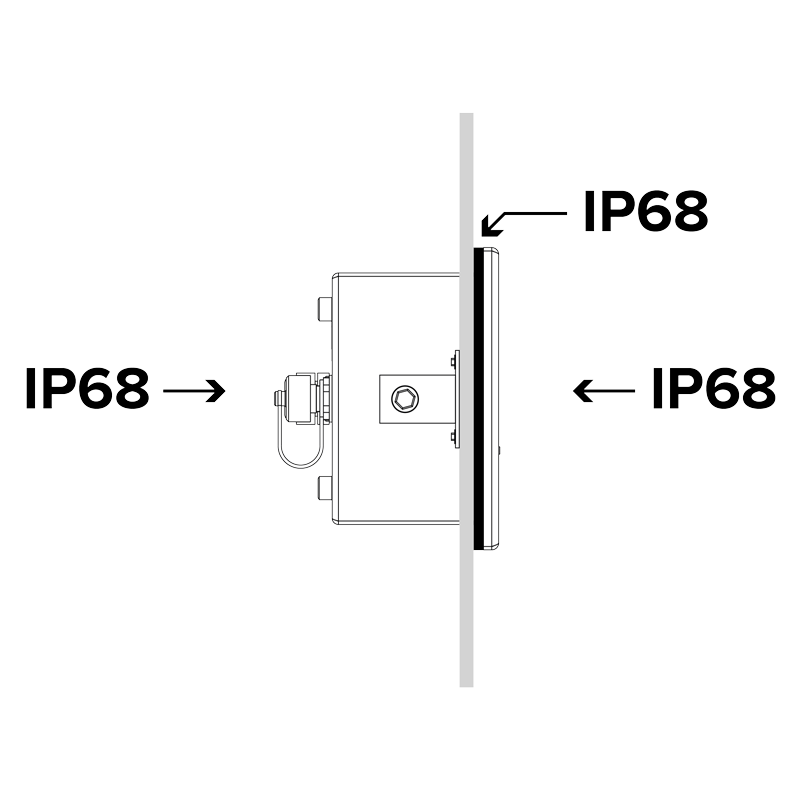

    - 面板安装前后防护等级均为 IP68，非常适合化工、制药IP68防护等级，可台式安装或面板安装。
  • 尺寸为212x169,5x91mm，配有用于桌面或墙壁安装的支撑支架。
  • 理论校准。
  • 使用DINITOOLS最多可实现 8 个信号线性化点（其中 3 个来自键盘）。
  • 校准、设置参数，可通过键盘或带有 DINI TOOLS 的 PC 进行配置。
  • 高达10.000e OIML或2 x 3000e @ 0,3 µV/e CE-M 合法贸易。
  • 可显示分区高达800,000个，内部分辨率高达3,000,000 点。
  • A/D 24 位Σ-Δ转换，最高400次转换/秒，自动选择。
  • 可连接最多8个输入电阻为350欧姆的模拟称重传感器。
  • 管理数字均衡的4单元称重系统或管理4个独立的称重系统。
  • DGT20I / DGT20IAN：
    电源电压：12Vdc 至 24Vdc。配备外部电源110/230Vac-12Vdc和IP68防护等级连接器。标配欧盟、英国、美国和澳大利亚插头。
  • DGT20IPW：
    内部电源单元 110/230Vac。

主要认证

功能

  • 按键功能：
    清零，半自动去皮和预设皮重，打印和/或传输数据，开关切换。
  • 可选功能：
    重量显示精度x10，lb/kg转换，使用PC/PLC调用保存的经认证的重量（需配备Alibi内存板），峰值

    7.15固件可用，可在DOWNLOAD区域下载，
    净重/毛重，重量累计，配方称量，计数，出入库称重和重量保持。

  • 外置输入：
    模拟按键压力；键盘锁。
  • MOSFET输出：
    设定点控制重量，无论是正（加载）还是负（卸载），或者对零件（计数模式），具有可编程的启用/禁用阈值，直接检查或根据重量稳定性进行。
  • 串行端口：
    所有型号均具有：读取净重、毛重和皮重；清零；半自动和可预设皮重；秤转换开关；设置输出激活阈值；读取/写入Alibi内存。
    DGTQ和DGTQAN型号：读取所有通道的微伏或ADC转换器;消息显示;印刷;在计数模式下设置 APW;模拟按键压力;MODBUS串口协议。
  • 通过16位模拟输出（DGTQAN）：
    模拟输出与净重或毛重成正比，正（加载）或负（卸载）。
DOWNLOAD
????
 型号说明
DGT20I-1 台式或机柜式安装重量变送器/称重显示器带2输入2输出 配有铝/喷漆钢外壳、5个按键、LED显示屏及标准软件型号。
DGT20IPW 台式或机柜式安装重量变送器/称重显示器带2输入2输出 配有铝/喷漆钢外壳、5个按键、LED显示屏及标准软件型号。
DGT20IAN-1 台式或机柜式安装重量变送器/称重显示器带2输入2输出与模拟输出 配有铝/喷漆钢外壳、5个按键、LED显示屏、16位模拟输出及标准软件型号。
RS485 lightning and surge protection
Optional power supply cords
 型号说明
PWCORDUK 配备BS1363电源线（英国插头）的版本。
PWCORDCH 电源线配SEV1011插头（CH插头）。
PWCORDUS 配备美国B型电源线版本 （日本、北美和中美洲）。
PWCORDAUS 配备AU电源线的版本。
???????
 型号说明
DGT20ISTF 称重显示器机柜安装套件。
CSP38I-1 称重显示器不锈钢地上立柱，尺寸450 x 450 mm，高917 mm，直径Ø = 38 mm
????????
 型号说明
KCEM 秤盘与Welmec秤体组合，适用于秤具的合法贸易用途。净价。 本服务可与Dini Argeo指示器配合使用。
ECEM-AU 澳大利亚贸易用单一平台/秤的法定贸易批准。
???????
 型号说明
SWM “WeiMonitor” 电脑程序，用于实时监控与记录 在连接的秤上进行的称重（该价格适用于管理一台秤的许可证）。
??????
 型号说明
MSTSLV 特殊软件型号：仪表作为单台重量变送器使用，或作为变送多台DFW/DGT/MCW称重显示器重量的主机（MASTER）使用。
???/???
 型号说明
OBTPRB(S1) 桌面热敏打印机。 重量指示器，配备IP40级ABS外壳、1.5米连接线及内置电源。标配热敏纸卷。
????
 型号说明
ALMEM-1(S1) Alibi内存板，用于储存PC/PLC传输的数据，至多可储存12万个重量数据，且该板已集成实时时钟功能。
SETHDIN-1 RS232 / RS485 / 以太网通讯转换器，可与Dini Argeo任何一台称重显示器的串口相连，其外壳为ABS材质，可安装在Omega / DIN导轨上。
???????
 型号说明
DFCLK(S1) 实时时钟板，用于显示及打印日期与时间。
????
ATEX????
 型号说明
KZBA-1 For intrinsically safe weighing systems in a dangerous zone. Dimensions 179x359x166,5mm. Marking of housing + Zener Barrier ZBA1S: ATEX II 3(1)G Ex nA [ia Ga] IIC T4 Gc X for gas, ATEX II 3(1)D Ex tc [ia Da] IIIC T135°C Dc IP66 X for dust. Provided with safety instructions and the ATEX EU declaration of conformity (EN and IT).
KMB4-1 齐纳防爆栅套件，包含三个本安防爆栅与一个ABS保护盒，至多连接4个每个电阻350 ohm的传感器，供与防爆区域内的本安设备连接。单个防爆栅防爆特性：ATEX II (1) GD [Ex ia] IIC [Ex iaD]；防爆栅套件防爆特性：ATEX II 3G Ex nA II T4 IP65 (-20°C ≤ Ta ≤ +40°C)。手册与证书仅提供英文版本。
DCATEXMB4 ATEX declaration for the whole system with Dini Argeo Zener barriers. Ex II 2G IIC T6 Gb X e Ex II 2D IIIC T125°C Db X system, with label of the whole system, for weight indicator connected to Dini Argeo zener barriers, connected to a mechanical structure with ATEX load cells (each cell must be certified with CCATEX option).
JB4QA 5孔4线防爆接线盒，配IP67 ABS外盒，至多可以连接4只传感器。防爆等级：ATEX II 2G Ex ib IIC T6 Gb (防气体)，ATEX II 2D Ex tb IIIC T115°C Db IP65 (防粉尘)。附ATEX CE声明文件(英文版、德文版、法文版或意大利文版)。
JB4QAI IP66不锈钢防爆接线盒，ATEX，至多连接4个传感器。 4+1导缆器，防爆等级：ATEX II 2G Ex ib IIC T6 Gb (防气体)，ATEX II 2D Ex tb IIIC T115°C Db IP65 (防粉尘)。附ATEX CE声明文件 (英文版、德文版、法文版或意大利文版)。
EXCB6(S6) 传感器防爆6芯屏蔽电缆，供本安区域内使用。€/米
Other options
 型号说明
TECSUP 电话技术支持或公司提供仪表及打印输出配置，以每小时计价。
TECMAN 打印版技术说明书（可免费从网上下载）
UMAN 打印版用户说明书（可免费从网上下载）
