Touch screen 5,7"





3590ET "TOUCH"：工业专用触摸屏称重显示器


  3590ET "TOUCH"：工业专用触摸屏称重显示器


3590ET：触摸屏称重显示器
3590ET背视图：标配带保护罩的PC串口、用于调节仪表内部压强的调节阀、230Vac电源插头、连接秤台的导缆孔及4个预留孔。标配的保护罩密封性良好。
完全可定制的屏幕
  • 感谢可编程触摸屏显示屏，您可以为任何应用程序创建定制界面：




  • “Dini Display Tool”是一款PC软件，可让您快速自定义触摸屏。

I/O接口
  • 2 个 RS232 串行端口，用于连接打印机、电脑或 PLC，无线模块及可选接口。
  • 1 个 RS232 串行端口 (RS485 可选)，用于连接打印机、远程秤、徽章读卡器或数字称重传感器。
  • 内置键盘模拟输入，用于条码/徽章读卡器或外部电脑键盘，通过带迷你 DIN 接口的电缆连接（可选）。
  • Modbus RTU 接口。

    可选配置：

  • 以太网 TCP/IP。
  • 外部 Profinet、以太网/IP、EtherCAT、CANopen 或 DeviceNet 现场总线（仅与标准 AF01 称重程序配合使用）。
  • 外部 Profibus 或 Modbus/TCP 接口，用于自动化管理。
  • 4 个光电隔离输出。
  • 2 个光电隔离输入。
  • 蓝牙连接，通过电脑、平板电脑或智能手机进行快速无线编程，设置活动和公式。
带触摸屏显示器的智能称重显示器，适用于先进的工业应用。它允许所有称重数据可视化和屏幕显示的定制，简化了用户操作。配备3个串行端口、用于数据通信的传输协议、完全可配置的打印输出、集成的alibi存储器和用于连接扫码枪的端口。
提供经CE-M认证型号（OIML R-76/EN 45501）。

主要特点

  • 图形化背光触摸屏，长x宽=120x90mm。显示可全部定制。
  • 支持多国语言
  • 可选QWERTY，AZERTY或QWERTZ键盘
  • ABS防水外壳，采用全新IP65防护技术（热敏打印机IP40防护等级）。
  • 尺寸：278x125x186mm
  • 安装方式：桌面、墙面或立柱。
  • 标配时钟板和内存。
  • 标配alibi内存板。
  • 内配微型SD卡，供储存参数配置、公司logo等使用。
  • 通过使用DINITOOLS软件可实现以下功能：
    - 配置参数、输入数据及编辑打印格式
    - 在PC上保存和输入所需数据。
    - 快速导入已存的数据。
    - 标定。
    - 自定义屏幕显示内容。
  • 变频式24位4通道A/D转换模块，至多可达3200次/秒，高达8个线性化信号点。
  • 至多可读取4路独立的模拟传感器通道值（E-AF03型号为2路）。
  • 至多可连接16个内阻350 Ohm（45个内阻1000 Ohm）的传感器及常用的数字传感器（适用于E-AF03型号）。

  • 提供特制版本，可管理数字汽车衡的数字传感器（3590ETD和3590ETDB）。

  • 10.000e或多量程3x3000e @ 0.3 µV/d（通过CE-M认证，用于经贸易结算认证的仪器）。
  • 显示分辨率可达1.000.000，内部分辨率可达3.000.000点。
  • 可连接热敏或标签打印机，打印格式可自定义编排。
  • 供电：110-240Vac

主要认证

  • 欧盟型式检验证书（45501:2015）
  • OIML R76
  • OIML R51 - MID
  • OIML R134 (AF09)
  • 澳大利亚贸易用法定批准证书（NMI S788）

可选配件

  • 标准配置：
  • AF01: 总称重和配方称重

    可选配置：
  • AF02: 计数/数量统计
  • AF03: 秤桥 - 车辆进出
  • AF04: 预包装商品的统计检查
  • AF05: 价格计算和工业标签
  • AF08: 轮轴静态称重（2个或多个平台）
  • AF09: 动态和静态轴称重（2个平台）
  • BATCH1: 装卸过程中的单一产品计量系统
定制应用程序
    凭借我们的集成开发，您可以自主创建完整的定制化应用程序：

  • 向导、操作员消息
  • 串口管理、协议定制
  • 数字I/O全面管理
  • 顺序或同时自动化
  • 数据输入，自定义档案

    • Dini Argeo 可提供定制开发程序服务。
可用语言
  • 菜单可选语言：
    意大利语、英语、法语、德语、西班牙语、葡萄牙语、波兰语*

    * 波兰语仅在 EGT-AF01、EGT-AF02、EGT-AF03、EGT-AF04、EGT-AF09、EGT-BATCH1 型号上可用

    可用于消息和屏幕翻译的代码页， 使用自定义语言工具程序（可在下载部分下载）：
  • Windows 1252：EN、GA、IT、NO、PT、ES、SV、DE、FI、IS、FR、NL、SL
  • Windows 1250：PL、CS、SK、HU、SL、SH、RO、SQ、EN、DE
  • Windows 1251：RU、UK、BE、BG、SR、MK、EN
  • Windows 1253：EL、EN
  • Windows 1258：VI、EN、FR
DOWNLOAD
????
 型号说明
3590ET AF01软件与触摸屏显示器。 ABS外壳。彩色显示。

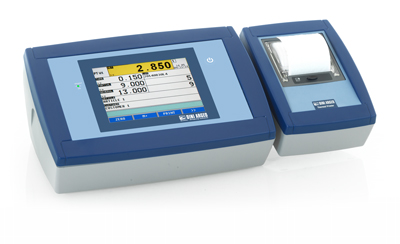

3590ETP-2 触摸屏显示器与AF01软件连接的打印机。 ABS外壳。彩色显示。
Optional power supply cords
????
 型号说明
AF02 AF02 optional software for pieces/quantity counting.
AF03GT AF03 optional software for Weighbridges - vehicle In/Out.
AF04GT AF04 optional software for statistical checking of prepackaged goods.
AF05 AF05 optional software for price compunting and industrial labelling.
AF08 AF08 optional software for static wheel and axle weighing with 2 or various platforms.
AF09 轴重称重
BATCH1 BATCH1 optional software for single product dosage systems in loading and unloading.
CHECK CHECK optional software - Weight packages on a conveyor belt functions.
Software for compiling the databases
Software for display customisation
 型号说明
STFA12 不锈钢固定支架，用于将ATEX电池固定在立柱上，可与"DFWBP76ATEXC"和"BP6ESTATEX3GD"配件一起使用。
????????
 型号说明
KCEM 为与我司称重显示器并用的经贸易结算认证的称重系统及称重平台提供相应的Welmec认证文件及图版套件。
???????
 型号说明
USBEGT USB储存套件：USB接口与USB棒。
USBK 5根USB棒，与USBC选配件一起使用。
SWM PC端WeiMonitor应用软件：实时监控称重并记录相关重量数据。
???/???
 型号说明
PR80-2(S1) Thermal printer with print cutter. Paper roll not included.
LP542TE(S1) Direct termal labeller. 标签可剥离式热敏标签打印机，配有连接称重显示器的1.5m长RS232电缆，外接100/240Vac电源适配器。
LX300PRO(S1)
RSCBLX(S1) 1.5m长RS232/C连接电缆，用于LX300/TM295打印机与称重显示器连接。
RSCBLP(S1) 1.5m长RS232/C电缆，用于称重显示器与LP542、TTP243或SMTPLUS标签打印机连接。
RSCBLP10M(S1) 10m长RS232/C电缆，用于称重显示器与LP542、TTP243或SMTPLUS标签打印机连接。
PRNSERV 提供满足客户需求的打印格式配置技术服务：为OBTPR/OBMMC/OBMDP/TM295/LX300打印机。
APRNSERV 提供满足客户需求的打印格式配置技术服务：为LP542S/SMTPLUS标签打印机，通过可用软件可设置多达4种不同的打印格式（常用打印格式、重量累计格式、产品累计格式、部分累计格式等）。
对于复杂的打印格式（例如：logo设计、条码设计等），价格需另行评估。
CODEPG Service for loading a customised code-page on TPR printer (standard is PC437 - Central Europe, USA)
?????
 型号说明
GTMEM 10 memories set for display customization with logos and images.
????
 型号说明
OBRF2G4(S1) 外接2.4GHz无线电模块，用于与称重显示器/重量变送器连接，配有ABS IP65外壳及3m长RS232连接电缆，由称重显示器/重量变送器对其供电，室内工作距离: 45m；户外工作距离：140m。高达50个可配置频道(OBRF配件必须与其它无线电模块一起使用)。
OBRF2G4-USB 868MHz无线电模块，适用于PC，配有PVC外壳和1m长USB/mini USB连接电缆，由PC端USB口对其供电。工作距离：室内70m；室外140m。高达50个可配置频道.
RF2G4(S1) 集成式868MHz无线电模块，可安装在称重显示器内部的RS232串口上，室内工作距离: 45m；户外工作距离：140m，高达39个可配置频道(RF2G4 配件必须与其它无线电模块一起使用)。
WIFITD-3(S1) WI-FI接口（通过无线接入点），用于与公司计算机系统无线通讯。
ETHD(S1) 以太双向口，速度10～100 Mbps，支持协议；TCP, UDP, IP, ARP, ICMP, 以太网 Mac
BLTH-3(S1) 蓝牙接口，可与PC或PDA无线通讯。
RS485C(S1) RS485 internal interface (mounting and cable gland not included)
RS485OPTO(S1) RS485 optoisolated internal interface (mounting and cable gland not included)
 型号说明
CANOPEN1S 485转canopen通讯配件 导轨安装
????
 型号说明
RSCBRJ(S1) 长1.5m RS232/C连接电缆，用于称重显示器与PC连接，一端用于连接PC的9芯母口，一端用于连接称重显示器的RJ接口。
ETHCBRJ(S1) 1.5m长以太网电缆，用于称重显示器与PC工作网络组连接（需配备ETH可选配件）。
????/??
 型号说明
C2IN(S1) 2 optoisolated input (mounting and cable gland not included)
C4OUT(S1) 4 optoisolated output (mounting and cable gland not included)
Analog Ouput
 型号说明
DAC16OSER(S1) 16位D/A模拟输出：0至10Vdc或0至20mA，输出电流的大电阻为350 Ohm，输出电压的小电阻为10K Ohm。
?????
 型号说明
DGT100R-1 该款重量变送器配有IP68不锈钢外壳、5个按键、字高100mm大型LED显示屏及压力调节阀。
??????
 型号说明
OBCLTP(S1) 声控式工业三色信号灯，可与称重显示器一体式连接，配有ABS外壳及连接电缆，由称重显示器对其供电。
???????
 型号说明
STFI-1 不锈钢固定支架，用于墙面安装称重显示器。
CSP38I-1 称重显示器不锈钢地上立柱，尺寸450 x 450 mm，高917 mm，直径Ø = 38 mm
CSP38D 不锈钢称重显示器地上立柱，尺寸350 x 350 mm，高750 mm
ATEX????
 型号说明
KZBA-1 For intrinsically safe weighing systems in a dangerous zone. Dimensions 179x359x166,5mm. Marking of housing + Zener Barrier ZBA1S: ATEX II 3(1)G Ex nA [ia Ga] IIC T4 Gc X for gas, ATEX II 3(1)D Ex tc [ia Da] IIIC T135°C Dc IP66 X for dust. Provided with safety instructions and the ATEX EU declaration of conformity (EN and IT).
KMB4-1 齐纳防爆栅套件，包含三个本安防爆栅与一个ABS保护盒，至多连接4个每个电阻350 ohm的传感器，供与防爆区域内的本安设备连接。单个防爆栅防爆特性：ATEX II (1) GD [Ex ia] IIC [Ex iaD]；防爆栅套件防爆特性：ATEX II 3G Ex nA II T4 IP65 (-20°C ≤ Ta ≤ +40°C)。手册与证书仅提供英文版本。
DCATEXMB4 ATEX declaration for the whole system with Dini Argeo Zener barriers. Ex II 2G IIC T6 Gb X e Ex II 2D IIIC T125°C Db X system, with label of the whole system, for weight indicator connected to Dini Argeo zener barriers, connected to a mechanical structure with ATEX load cells (each cell must be certified with CCATEX option).
JB4QA 5孔4线防爆接线盒，配IP67 ABS外盒，至多可以连接4只传感器。防爆等级：ATEX II 2G Ex ib IIC T6 Gb (防气体)，ATEX II 2D Ex tb IIIC T115°C Db IP65 (防粉尘)。附ATEX CE声明文件(英文版、德文版、法文版或意大利文版)。
JB4QAI IP66不锈钢防爆接线盒，ATEX，至多连接4个传感器。 4+1导缆器，防爆等级：ATEX II 2G Ex ib IIC T6 Gb (防气体)，ATEX II 2D Ex tb IIIC T115°C Db IP65 (防粉尘)。附ATEX CE声明文件 (英文版、德文版、法文版或意大利文版)。
EXCB6(S6) 传感器防爆6芯屏蔽电缆，供本安区域内使用。€/米
???? / ??? / ???
 型号说明
KBCBCE(S1) 带MINI DIN接口的电缆，用于3590E/CPWE称重显示器与PC键盘或条码扫描枪连接。
PCKBRD 外接PC键盘，通过PC键盘输入口（E系列称重显示器标配或IFKBRD可选配件）及mini DIN接口（可选配件）与称重显示器连接。
?????
 型号说明
3590EEP(S1) 保护卡，防止漏电或静电干扰，符合IEC 1000-4-5/D (IEC 801-5/D)
?????
 型号说明
CVRXP Kit of 10 moulded protective covers in transparent plastic, for indicator DFWXP or 3590EXP with ABS case.
???
????
Other options
 型号说明
TECSUP 电话技术支持或公司提供仪表及打印输出配置，以每小时计价。
TECMAN 打印版技术说明书（可免费从网上下载）
UMAN 打印版用户说明书（可免费从网上下载）
