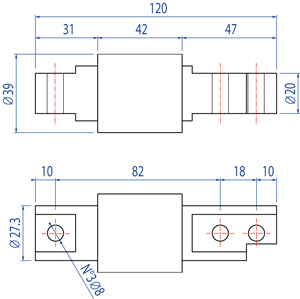

尺寸 (mm)
|
线缆定义
|
| 颜色 |
定义
|
| -- |
屏蔽
|
| 黑 |
输出 +
|
| 红 |
输入 +
|
| 蓝 |
输出 -
|
| 白 |
输入 -
|
|
|
|
|
波纹管传感器广泛应用于称量、自动化或配料系统。
量程 (kg): 10, 20, 50, 100, 200, 300, 500.
不锈钢 IP68 C3精度
|
|
????
| |
Code | Max
(kg) |
| FXC10-1  | 10 |
| FXC20-1 | 20 |
| FXC50-1 | 50 |
| FXC100-1 | 100 |
| FXC200-1 | 200 |
| FXC300-1 | 300 |
| FXC500-1 | 500 |
Joints
| | 型号 | 说明 |
| AVM8 | Stainless steel/rubber M8 elastic joint for FXC/FXD cells up to 500kg. |
Mounting kits
| | 型号 | 说明 |
| KFXDN-1 | 不锈钢安装模块，供量程不超过200 kg的FXC或FXD系列传感器使用。 不包含传感器 |
Options for ATEX version
| | 型号 | 说明 |
| KZBA-1 | For intrinsically safe weighing systems in a dangerous zone. Dimensions 179x359x166,5mm. Marking of housing + Zener Barrier ZBA1S: ATEX II 3(1)G Ex nA [ia Ga] IIC T4 Gc X for gas, ATEX II 3(1)D Ex tc [ia Da] IIIC T135°C Dc IP66 X for dust. Provided with safety instructions and the ATEX EU declaration of conformity (EN and IT). |
| JB4QAI | IP66不锈钢防爆接线盒，ATEX，至多连接4个传感器。 4+1导缆器，防爆等级：ATEX II 2G Ex ib IIC T6 Gb (防气体)，ATEX II 2D Ex tb IIIC T115°C Db IP65 (防粉尘)。附ATEX CE声明文件 (英文版、德文版、法文版或意大利文版)。 |
| JB4QA | 5孔4线防爆接线盒，配IP67 ABS外盒，至多可以连接4只传感器。防爆等级：ATEX II 2G Ex ib IIC T6 Gb (防气体)，ATEX II 2D Ex tb IIIC T115°C Db IP65 (防粉尘)。附ATEX CE声明文件(英文版、德文版、法文版或意大利文版)。 |
| EXCB6 | (S6) 传感器防爆6芯屏蔽电缆，供本安区域内使用。€/米 |
| KMB4-1 | 齐纳防爆栅套件，包含三个本安防爆栅与一个ABS保护盒，至多连接4个每个电阻350 ohm的传感器，供与防爆区域内的本安设备连接。单个防爆栅防爆特性：ATEX II (1) GD [Ex ia] IIC [Ex iaD]；防爆栅套件防爆特性：ATEX II 3G Ex nA II T4 IP65 (-20°C ≤ Ta ≤ +40°C)。手册与证书仅提供英文版本。 |
| CCATEX-1 | 防爆证书，防爆等级：ATEX II 1G Ex ia IIC T6 (Ta -20÷+40°C) TX (Ta -20÷+65°C) Ga与ATEX II 1D Ex ta IIIC TX°C (Ta -20÷+40°C) TX°C (Ta -20÷+65°C) Da IP65，包含ATEX CE声明文件 (英文版、德文版、法文版或意大利文版)。 |
| CCATEX3GD | ATEX certificate for each load cell. Marking: ATEX II 3G Ex nA IIC T6 Gc for gas and ATEX II 3D Ex tc IIIC T115°C Dc IP65 for dusts. Complete with manual and ATEX CE conformity declaration (available in EN, DE, FR and IT). |
| DCATEXMECH | 防爆合规证书：C2:E46Ex II 2GD X，用于称重部分防爆声明，包括防爆传感器 (每个传感器必须附有CCATEX证书)。注：此证书仅包含称重部分，不含称重显示器。证书为英文版本。 |
| DCATEXMB4 | ATEX declaration for the whole system with Dini Argeo Zener barriers. Ex II 2G IIC T6 Gb X e Ex II 2D IIIC T125°C Db X system, with label of the whole system, for weight indicator connected to Dini Argeo zener barriers, connected to a mechanical structure with ATEX load cells (each cell must be certified with CCATEX option). |
Connection cables
| | 型号 | 说明 |
| LCCB | 6芯屏蔽电缆，供传感器或接线盒接线使用。€/米 |
| LCCBA | Ex 6-pole shielded cable for RS232 serial port/power supplier, for using in hazardous areas. Price/meter |
| LCCBM | 4芯屏蔽电缆，供传感器或接线盒接线使用。€/米 |
| PRCB | 电缆外层保护套。€/米 |
Junction Boxes
| | 型号 | 说明 |
| JB4Q | 至多可接四个传感器的接线盒 IP67 ABS接线盒，5孔4线，至多可以连接4个传感器。 |
| JB4QI | 至多可接四个传感器的不锈钢接线盒 IP65防护等级，5孔4线。 |
| JC4Q | 接线盒主板，至多可以连接4只传感器。 |
Available weight indicator/transmitter
| | 型号 | 说明 |
| DGT1S | 重量变送器在DIN杆，2输入2输出 装有5键键盘和LED显示。多功能称重程序。 |
| DGT1 | 导轨式安装称重显示器 可安装在DIN导轨上使用，配有5个按键、LED显示屏、实时时钟板、Alibi内存板及多功能程序软件。 |
| DGT4 | DIN导轨式安装重量变送器/称重显示器带2输入2输出 配有5个按键、LED显示屏及标准软件型号。 |
| DGTQ | 机柜式安装重量变送器/称重显示器带2输入2输出 配有5个按键、LED显示屏及标准软件型号。 |
