Touch screen 8"





"3590EGT8" 8“不锈钢工业用触摸屏仪表


  "3590EGT8" 8“不锈钢工业用触摸屏仪表

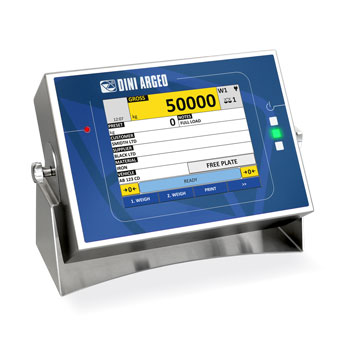

3590EGT8 8"不锈钢工业用触摸屏

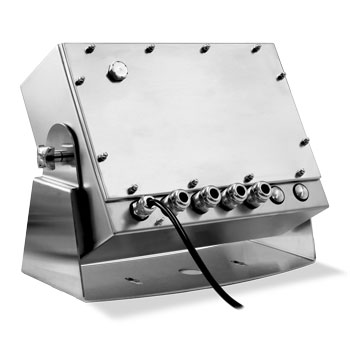

后盖板配置用于额外输出
高亮LED三色灯。

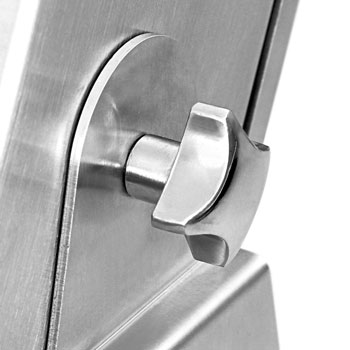

不锈钢倾斜度调节系统。
IDEAL FOR DIGITAL APPROVED WEIGHBRIDGES

  • AF03GT版本的3590EGT称重显示仪表可管理用于汽车衡的最常见的数字称重传感器，即使是CE-M批准的应用也可以：

    Dini Argeo RCPTD
    Dini Argeo RCD
    Rice Lake RL5416D/RL5426D
    Sensocar SP/CS
    Scaime CB50X-DL
    Flintec RC3D
    HBM C16i （需要HBM 接线盒和RS422\RS485转换器）

    有关兼容称重传感器的完整列表，请参阅AF03GT技术手册

    为了有效处理和优化数字称重传感器的保护，我们建议使用DIGIKIT选项

    .

界面定制

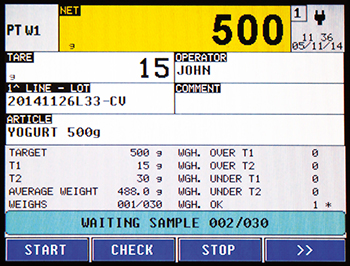

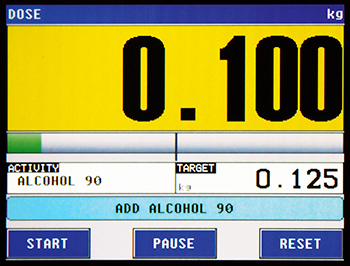

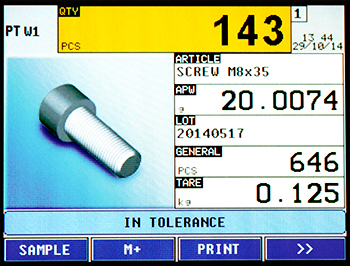

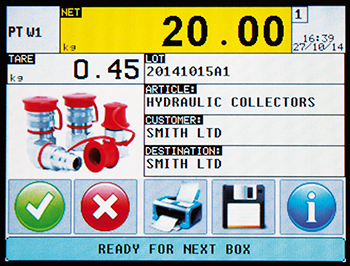

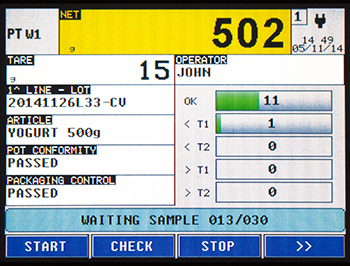

  • 得益于可定制的触摸屏显示屏，可以为任何应用程序创建合适的界面:




  • 电脑端软件 “Dini Display Tool” 允许快速自定义显示界面。

I/O配置
  • 1个内部以太网端口作为标准，用于连接到公司网络
  • RJ45连接器上的1个RS232串行端口（如果激活，则会占用以太网端口），用于连接打印机、PC、PLC、无线电模块和可选接口。
  • 接线端柱上有1个RS232串行端口，用于连接打印机、电脑、无线电模块和可选接口。
  • 接线端柱上有1个RS232/RS485串行端口，用于连接重量中继器、远程磅秤、徽章读取器或数字称重传感器。
  • 通过带迷你DIN连接器的电缆（可选），为条形码/徽章读取器或外部PC键盘安装键盘模拟输入。
  • 4个光隔离输出，可通过可选板扩展至16个。
  • 2个光隔离输入，可通过可选板扩展至8个。
  • 外部Profibus或Modbus/TCP，接口（可选），用于自动化管理。
  • 外部Profinet、Ethernet/IP、EtherCAT、CANopen或DeviceNet接口（可选，仅带标准AF01称重程序）。
  • Modbus RTU接口。
  • 可选蓝牙连接，可通过PC、智能手机或平板电脑对数据库进行快速无线编程。
  • 模拟输出DAC16O需要扩展板IOEXPB。
称重仪表 具有8英寸触摸屏显示器。带有可调节视角支架的新型IP68外壳。前面板上的集成LED控制灯和标准的集成以太网端口。 3590EGT8指示器除了可用的标准称重程序外，还具有用于特定应用程序的开发环境，带有集成的调试器和PC编程工具。由于完全可定制的屏幕布局，它可以显示所有称重数据、数据库记录和数据，这大大简化了用户操作。CEM可批准（OIML R76/EN 45501）。

主要特点

  • 8 英寸(160x120mm)电阻式背光彩色触摸屏图形屏幕。 可佩戴手套进行使用。
  • 不锈钢外壳，在可调节支架，IP68防护等级。
  • 多语言软件，可支持意大利语、英语、德语、法语和西班牙语。你也可以插入您自己的翻译，多亏了 新软件 "CUSTOM LANGUAGE TOOL", 下载至储存卡内DOWNLOAD文件夹内。
  • 高亮3色 LED 灯。
  • 可选触摸屏键盘： QWERTY, AZERTY 或 QWERTZ。
  • 尺寸(lxwxh): 328x243x129 mm。
  • 标配可调节支架，用于台式或壁挂式安装。
  • 配备实时时钟和永久数据存储库。
  • 主板内置alibi内存卡。
  • 内配微型SD卡，供储存参数配置、公司logo等使用。
  • 通过使用DINITOOLS软件可实现以下功能：
    - 配置参数、输入数据及编辑打印格式
    - 在PC上保存和输入所需数据。
    - 快速导入已存的数据。
    - 标定。
    - 自定义屏幕显示内容。
  • 变频式24位4通道A/D转换模块，至多可达3200次/秒，高达8个线性化信号点。
  • 至多可读取4路独立的模拟传感器通道值（E-AF03型号为2路）。
  • 至多可连接16个内阻350 Ohm（45个内阻1000 Ohm）的传感器及常用的数字传感器（适用于E-AF03型号）。
  • 10.000e或多量程3x3000e @ 0.3 µV/e（通过CE-M认证，用于经贸易结算认证的仪器）。
  • 显示分辨率可达1.000.000，内部分辨率可达3.000.000点。
  • 可连接热敏或标签打印机，打印格式可自定义编排。
  • 供电：110-240Vac或外部可充电电池（可选）。
  • 主板带可拆卸端柱。

主要认证

  • EU Type Examination Certificate (45501:2015)
  • OIML R76
  • OIML R-51 - MID automatic checkweighers (require "CHECK" firmware option)
  • OIML R-61 - MID automatic filling machines (require "BATCH1-R61" firmware option)
  • OIML R134 (AF09)
  • Australian legal for trade certificate of approval (NMI S788)

CUSTOMISED APPLICATIONS

  • 得益于集成开发领域，可以自主创建完全自定义的应用程序：
    -根据客户要求定制称重程序
    --用于在现有系统中进行终端更换的自定义称重程序
    -向导、操作员消息
    -串行端口管理，协议定制
    -完整的数字I/O管理
    -顺序或同时自动化
    -数据输入，自定义存档

    Dini Argeo可以提供定制服务协助开发，请联系我们免费报价。
应用软件
  • 一般提供：

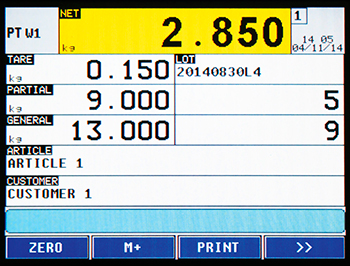

  • AF01: Totalization and formula weighing

    OPTIONAL:

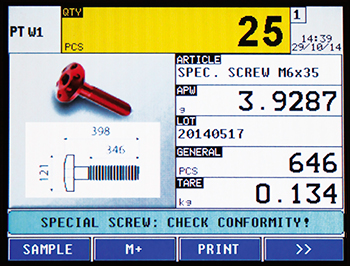

  • AF02: Pieces/quantity counting

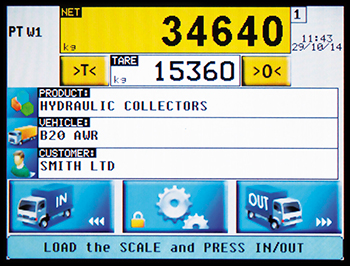

  • AF03: Weighbridges - Input/Output vehicle
  • AF04: Statistical checking of prepackaged goods

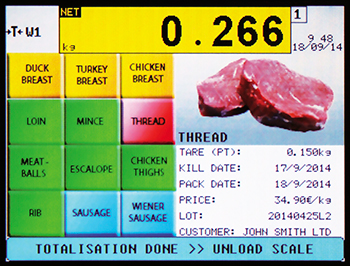

  • AF05: Price computing and industrial labelling

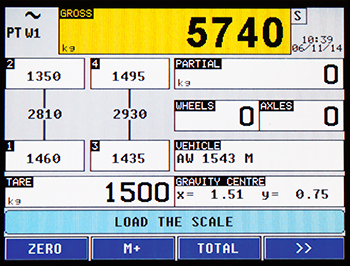

  • AF08: Wheel and axle static weighing with 2 or various platforms
  • AF09: Dynamic and static axle weighing with 2 platforms
  • BATCH1: Single product dosage systems in loading and unloading
  • BATCH: Multicomponent dosage systems in loading and unloading (IOEXPB board must be included)
支持语言
  • 菜单选择语言:
    IT, EN, FR, DE, ES, PT, PL*

    * 波兰语只适用于 EGT-AF01, EGT-AF02, EGT-AF03, EGT-AF04, EGT-AF09, EGT-BATCH1, EGT-BATCH

    可使用自定义语言工具程序翻译消息和屏幕的代码页（可在下载部分下载）:
  • Windows 1252: EN, GA, IT, NO, PT, ES, SV, DE, FI, IS, FR, NL, SL
  • Windows 1250: PL, CS, SK, HU, SL, SH, RO, SQ, EN, DE
  • Windows 1251: RU, UK, BE, BG, SR, MK, EN
  • Windows 1253: EL, EN
  • Windows 1258: VI, EN, FR
DOWNLOAD
????
Available versions with UK power cord
 型号说明
RSCBTW(S3) RS422-RS485连接用双屏蔽2条双绞线电缆，(每米)。长度10m
Optional power supply cords
????
 型号说明
AF02 AF02 optional software for pieces/quantity counting.
AF03GT AF03 optional software for Weighbridges - vehicle In/Out.
AF04GT AF04 optional software for statistical checking of prepackaged goods.
AF05 AF05 optional software for price compunting and industrial labelling.
AF08 AF08 optional software for static wheel and axle weighing with 2 or various platforms.
AF09 轴重称重
BATCH1 BATCH1 optional software for single product dosage systems in loading and unloading.
BATCH BATCH optional software - Multicomponent dosage systems in loading and unloading
BATCH1-R61 Software for single product dosage systems in loading and unloading. OIML R61 approved.
CHECK CHECK optional software - Weight packages on a conveyor belt functions.
Software for compiling the databases
Software for display customisation
Storing the weighs
 型号说明
USBEGT8(S6) USB储存套件：USB接口与USB棒。
USBK 5根USB棒，与USBC选配件一起使用。
SWM PC端WeiMonitor应用软件：实时监控称重并记录相关重量数据。
 型号说明
STFA12 不锈钢固定支架，用于将ATEX电池固定在立柱上，可与"DFWBP76ATEXC"和"BP6ESTATEX3GD"配件一起使用。
Approval
 型号说明
KCEM 为与我司称重显示器并用的经贸易结算认证的称重系统及称重平台提供相应的Welmec认证文件及图版套件。
Printers/Labellers
 型号说明
OBTPRB(S1) 一体式台式热敏打印机，配有ABS IP40外壳、1.5m长连接电缆及电源适配器。
CODEPG Service for loading a customised code-page on TPR printer (standard is PC437 - Central Europe, USA)
PR80-2(S1) Thermal printer with print cutter. Paper roll not included.
LP542TE(S1) Direct termal labeller. 标签可剥离式热敏标签打印机，配有连接称重显示器的1.5m长RS232电缆，外接100/240Vac电源适配器。
LX300PRO(S1)
RSCBLX(S1) 1.5m长RS232/C连接电缆，用于LX300/TM295打印机与称重显示器连接。
RSCBLP(S1) 1.5m长RS232/C电缆，用于称重显示器与LP542、TTP243或SMTPLUS标签打印机连接。
RSCBLP10M(S1) 10m长RS232/C电缆，用于称重显示器与LP542、TTP243或SMTPLUS标签打印机连接。
PRNSERV 提供满足客户需求的打印格式配置技术服务：为OBTPR/OBMMC/OBMDP/TM295/LX300打印机。
APRNSERV 提供满足客户需求的打印格式配置技术服务：为LP542S/SMTPLUS标签打印机，通过可用软件可设置多达4种不同的打印格式（常用打印格式、重量累计格式、产品累计格式、部分累计格式等）。
对于复杂的打印格式（例如：logo设计、条码设计等），价格需另行评估。
Display customization
 型号说明
GTMEM 10 memories set for display customization with logos and images.
Communication Interfaces
 型号说明
OBRF2G4(S1) 外接2.4GHz无线电模块，用于与称重显示器/重量变送器连接，配有ABS IP65外壳及3m长RS232连接电缆，由称重显示器/重量变送器对其供电，室内工作距离: 45m；户外工作距离：140m。高达50个可配置频道(OBRF配件必须与其它无线电模块一起使用)。
OBRF2G4-USB 868MHz无线电模块，适用于PC，配有PVC外壳和1m长USB/mini USB连接电缆，由PC端USB口对其供电。工作距离：室内70m；室外140m。高达50个可配置频道.
RF2G4(S1) 集成式868MHz无线电模块，可安装在称重显示器内部的RS232串口上，室内工作距离: 45m；户外工作距离：140m，高达39个可配置频道(RF2G4 配件必须与其它无线电模块一起使用)。
WIFITPWLK-2(S1) WI-FI接口（通过无线接入点），用于与公司计算机系统无线通讯。
PROFIBUS1S RS485-Profibus interface for DIN bar.
BLTH-3(S1) 蓝牙接口，可与PC或PDA无线通讯。
RS485OPTO(S1) RS485 optoisolated internal interface (mounting and cable gland not included)
 型号说明
CANOPEN1S 485转canopen通讯配件 导轨安装
FB1SINST Installation, configuration and testing of Fieldbus Module 1S (RS485 connection cable for fieldbus series, 191750 included). NET PRICE.
Connection cables
 型号说明
RSCBRJ(S1) 长1.5m RS232/C连接电缆，用于称重显示器与PC连接，一端用于连接PC的9芯母口，一端用于连接称重显示器的RJ接口。
ETHCBRJ(S1) 1.5m长以太网电缆，用于称重显示器与PC工作网络组连接（需配备ETH可选配件）。
Weight repeaters
 型号说明
DGT100R-1 该款重量变送器配有IP68不锈钢外壳、5个按键、字高100mm大型LED显示屏及压力调节阀。
Columns and support brackets
 型号说明
CSP38I-1 称重显示器不锈钢地上立柱，尺寸450 x 450 mm，高917 mm，直径Ø = 38 mm
CSP38D 不锈钢称重显示器地上立柱，尺寸350 x 350 mm，高750 mm
Options for ATEX version
 型号说明
KZBA-1 For intrinsically safe weighing systems in a dangerous zone. Dimensions 179x359x166,5mm. Marking of housing + Zener Barrier ZBA1S: ATEX II 3(1)G Ex nA [ia Ga] IIC T4 Gc X for gas, ATEX II 3(1)D Ex tc [ia Da] IIIC T135°C Dc IP66 X for dust. Provided with safety instructions and the ATEX EU declaration of conformity (EN and IT).
KMB4-1 齐纳防爆栅套件，包含三个本安防爆栅与一个ABS保护盒，至多连接4个每个电阻350 ohm的传感器，供与防爆区域内的本安设备连接。单个防爆栅防爆特性：ATEX II (1) GD [Ex ia] IIC [Ex iaD]；防爆栅套件防爆特性：ATEX II 3G Ex nA II T4 IP65 (-20°C ≤ Ta ≤ +40°C)。手册与证书仅提供英文版本。
DCATEXMB4 ATEX declaration for the whole system with Dini Argeo Zener barriers. Ex II 2G IIC T6 Gb X e Ex II 2D IIIC T125°C Db X system, with label of the whole system, for weight indicator connected to Dini Argeo zener barriers, connected to a mechanical structure with ATEX load cells (each cell must be certified with CCATEX option).
JB4QA 5孔4线防爆接线盒，配IP67 ABS外盒，至多可以连接4只传感器。防爆等级：ATEX II 2G Ex ib IIC T6 Gb (防气体)，ATEX II 2D Ex tb IIIC T115°C Db IP65 (防粉尘)。附ATEX CE声明文件(英文版、德文版、法文版或意大利文版)。
JB4QAI IP66不锈钢防爆接线盒，ATEX，至多连接4个传感器。 4+1导缆器，防爆等级：ATEX II 2G Ex ib IIC T6 Gb (防气体)，ATEX II 2D Ex tb IIIC T115°C Db IP65 (防粉尘)。附ATEX CE声明文件 (英文版、德文版、法文版或意大利文版)。
EXCB6(S6) 传感器防爆6芯屏蔽电缆，供本安区域内使用。€/米
Protection against electric discharges
 型号说明
3590EEP(S1) 保护卡，防止漏电或静电干扰，符合IEC 1000-4-5/D (IEC 801-5/D)
Digital Inputs / Outputs
 型号说明
IOEXPBE(S1) Internal expansion board with 12 OUTPUTS and 6 INPUTS. (installation and cable gland excluded).
Analog Ouput
 型号说明
DAC16OSER(S1) 16位D/A模拟输出：0至10Vdc或0至20mA，输出电流的大电阻为350 Ohm，输出电压的小电阻为10K Ohm。
DAC16O-2(S1) 16位D/A模拟输出：0至10Vdc或0至20mA，输出电流的电阻为350 Ohm，输出电压的电阻为10K Ohm。
PC keyboard / Scanner / Connection cable
 型号说明
KBCBCE(S1) 带MINI DIN接口的电缆，用于3590E/CPWE称重显示器与PC键盘或条码扫描枪连接。
PCKBRD 外接PC键盘，通过PC键盘输入口（E系列称重显示器标配或IFKBRD可选配件）及mini DIN接口（可选配件）与称重显示器连接。
Cable glands
Remote control
Other options
 型号说明
TECSUP 电话技术支持或公司提供仪表及打印输出配置，以每小时计价。
UMAN 打印版用户说明书（可免费从网上下载）
TECMAN 打印版技术说明书（可免费从网上下载）

PDF版产品页 All the specifications and images can be subject to variations and upgrades without prior notice.
