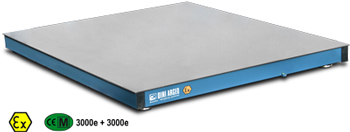

ET系列地磅

	ET系列地磅

Mod./Dim.	L	P	H	A	B	F
ETA	1000	1000	90	850	850	75
ETM	1000	1250	90	850	1100	75
ETB	1250	1250	90	1070	1070	75
ETD	1250	1500	115	1070	1320	75
ETE	1500	1500	115	1320	1320	75
ETF	1500	2000	130	1300	1800	75
ETG-1	1500	2000	180	1300	1800	100
ETH	1500	2500	180	1280	2280	100
ETL	2000	2500	180	1780	2280	100

尺寸 mm

附件

称重显示器地上立柱
基坑框架
引坡
尺寸与量程定制

双层地磅，广泛应用于需要称重或检重的工业、商业领域。内含IP68不锈钢传感器。

规格参数

配4只IP68不锈钢悬臂梁传感器，符合OIML R60标准。输入阻值：1100 Ohm
秤架为RAL 5007蓝色喷漆钢结构，外套加厚镀锌钢可拆卸框架。
配不锈钢防撞可调节支脚与水平泡。
15 Vdc供电。
接线盒及连接电缆符合IP67标准。
5 m长6芯连接电缆，供连接称重显示器使用。

可选配件

标定证书
CE-M 3000e或3000e+3000e检定证书
高精度型号
不锈钢秤盘

防爆证书

CCATEX：传感器防爆证书
JB4QA：防爆接线盒
DCATEXMECH：称重部分防爆证书，包括称重台 + 接线盒 + 传感器（若连接称重显示器，还需要提供其它相关证书）。

注意
在危险区域内，若直接称重轻金属 (例如：铝、镁、钛或其混合材料)，需要配不锈钢秤盘。

DOWNLOAD

6-9C-329_R0_ET_ETI.pdf	TECH_DRAWING_ET_ETI.pdf
ATEX_2GD_FAQ.pdf	TECHNICAL_DRAWING_ET_ETI_FRAME.pdf
ET_EL_ES_21.10_EN_DE_FR_IT.pdf

????

Code	l x w x h (mm)	Nr. of cells	Max (kg)	d (g)	(g)*	2R (g)*	d HR (g)*
ETA3	1000x1000x90	4x300kg	300	50	100	--	20
ETA3-EX	1000x1000x90	4x300kg	300	50	100	--	20
ETA6	1000x1000x90	4x500kg	600	100	200	100-200	50
ETA6-EX	1000x1000x90	4x500kg	600	100	200	100-200	50
ETA15	1000x1000x90	4x1000kg	1500	200	500	200-500	100
ETA15-EX	1000x1000x90	4x1000kg	1500	200	500	200-500	100
ETM3-1	1000x1250x90	4x300kg	300	50	100	--	20
ETM3-EX	1000x1250x90	4x300kg	300	50	100	--	20
ETM6-1	1000x1250x90	4x500kg	600	100	200	100-200	50
ETM6-EX	1000x1250x90	4x500kg	600	100	200	100-200	50
ETM15-1	1000x1250x90	4x1000kg	1500	200	500	200-500	100
ETM15-EX	1000x1250x90	4x1000kg	1500	200	500	200-500	100
ETB3	1250x1250x90	4x300kg	300	50	100	--	20
ETB3-EX	1250x1250x90	4x300kg	300	50	100	--	20
ETB6	1250x1250x90	4x500kg	600	100	200	100-200	50
ETB6-EX	1250x1250x90	4x500kg	600	100	200	100-200	50
ETB15	1250x1250x90	4x1000kg	1500	200	500	200-500	100
ETB15-EX	1250x1250x90	4x1000kg	1500	200	500	200-500	100
ETB30	1250x1250x90	4x2000kg	3000	500	1000	500-1000	200
ETB30-EX	1250x1250x90	4x2000kg	3000	500	1000	500-1000	200
ETD6-1	1250x1500x115	4x500kg	600	100	200	100-200	50
ETD6-EX	1250x1500x115	4x500kg	600	100	200	100-200	50
ETD15-1	1250x1500x115	4x1000kg	1500	200	500	200-500	100
ETD15-EX	1250x1500x115	4x1000kg	1500	200	500	200-500	100
ETD30-1	1250x1500x115	4x2000kg	3000	500	1000	500-1000	200
ETD30-EX	1250x1500x115	4x2000kg	3000	500	1000	500-1000	200
ETE6	1500x1500x115	4x500kg	600	100	200	100-200	50
ETE6-EX	1500x1500x115	4x500kg	600	100	200	100-200	50
ETE15	1500x1500x115	4x1000kg	1500	200	500	200-500	100
ETE15-EX	1500x1500x115	4x1000kg	1500	200	500	200-500	100
ETE30	1500x1500x115	4x2000kg	3000	500	1000	500-1000	200
ETE30-EX	1500x1500x115	4x2000kg	3000	500	1000	500-1000	200
ETF6	1500x2000x130	4x500kg	600	100	200	100-200	50
ETF15	1500x2000x130	4x1000kg	1500	200	500	200-500	100
ETF30	1500x2000x130	4x2000kg	3000	500	1000	500-1000	200
ETG60-1	1500x2000x180	4x3000kg	6000	1000	2000	1000-2000	500
ETH30	1500x2500x180	4x3000kg	3000	500	1000	--	200
ETH60	1500x2500x180	4x3000kg	6000	1000	2000	1000-2000	500
ETH100	1500x2500x180	4x4500kg	10000	2000	5000	2000-5000	1000
ETL30	2000x2500x180	4x3000kg	3000	500	1000	--	200
ETL60	2000x2500x180	4x3000kg	6000	1000	2000	1000-2000	500
ETL100	2000x2500x180	4x4500kg	10000	2000	5000	2000-5000	1000

WARNING: ETF, ETG, ETH, ETL models require special transport with quoted price.
NOTE: Platforms with the -1 code have a smooth painted steel loading plate, while ATEX models with the -EX suffix have a smooth stainless steel plate.
(g)*: Divisions obtainable only with the relative options, in combination with Dini Argeo weight indicator.

Legal for trade approval

, class III or IIII, with Dini Argeo indicator (only at time of order)

	型号	说明
	ETIP68	IP68台秤连接头。

IP69K Protection

Stainless steel loading surface

	型号	说明
	ETAPI	不锈钢秤盘，尺寸1000x1000x4 mm，为ETA型号地磅使用。
	ETMPI	不锈钢秤盘，尺寸1000x1250x4 mm，为ETM型号地磅使用。
	ETBPI	不锈钢秤盘，尺寸1250x1250x4 mm，为ETB型号地磅使用。
	ETDPI-1	不锈钢秤盘，尺寸1250x1500x4 mm，为ETD型号地磅使用。
	ETEPI-1	不锈钢秤盘，尺寸1500x1500x4 mm，为ETE型号地磅使用。
	ETFPI-1	不锈钢秤盘，尺寸1500x2000x5 mm，为ETF型号地磅使用。
	ETHPI	不锈钢秤盘，尺寸1500x2500x5 mm，为ETH型号地磅使用。

Frame for flush floor installation

	型号	说明
	ETATF	基坑框架，便于冲洗地磅，为尺寸1000x1000 mm的地磅使用。
	ETMTF	基坑框架，便于冲洗地磅，为尺寸1000x1250 mm的地磅使用。
	ETBTF	基坑框架，便于冲洗地磅，为尺寸1250x1250 mm的地磅使用。
	ETDTF	基坑框架，便于冲洗地磅，为尺寸1250x1500 mm的地磅使用。
	ETETF	基坑框架，便于冲洗地磅，为尺寸1500x1500 mm的地磅使用。
	ETFTF	基坑框架，便于冲洗地磅，为尺寸1500x2000x130 mm的地磅使用。
	ETGTF-1	基坑框架，便于冲洗地磅，为尺寸1500x2000x150 mm的地磅使用。
	ETHTF	基坑框架，便于冲洗地磅，为尺寸1500x2500 mm的地磅使用。
	ETLTF	基坑框架，便于冲洗地磅，为ETL型号地磅使用。

	型号	说明
	ETPFI-1	4片不锈钢地磅支脚固定片，为 ETG, ETH, ETL, ETA, ETM, ETB, ETD, ETE, ETF, LPI 型号地磅使用。

Options for ATEX version

	型号	说明
	EXCB6	(S6) 传感器防爆6芯屏蔽电缆，供本安区域内使用。€/米

Protection for junction box/electronic circuits

	型号	说明
	GELBOX	(S1) 300ml装防冷凝胶，具有密封与绝缘功能，保护传感器不受电磁干扰。

WARNING:
For JB4Q, JB4QA, JBxQI and JBxQAI: 300ml of gel required

Calibration service with Dini Argeo indicator (only at time of order)

	型号	说明
	CT5	ISO 17025 (ACCREDIA/DAKKS)：标定证书，为量程不超过60 - 300kg的工业秤、吊秤使用。
	CT6	ISO 17025 (ACCREDIA/DAKKS)：标定证书，为量程不超过300 - 1500kg的工业秤、吊秤使用。
	CT7	ISO 17025 (ACCREDIA/DAKKS)：标定证书，为量程不超过1500 - 3000kg的工业秤、吊秤使用。
	CD3	DINI ARGEO ISO 9001标定证书，使用专门的砝码进行标定，为量程不超过1500 - 6000kg的秤使用。
	CD4	DINI ARGEO ISO 9001标定证书，使用专门的砝码进行标定，为量程不超过6000 - 15000kg的秤使用。

NOTES

确保引坡倾斜度适合汽车上下。
必要时，也可以通过安装合适的护栏保护地磅。

PDF版产品页 All the specifications and images can be subject to variations and upgrades without prior notice.
