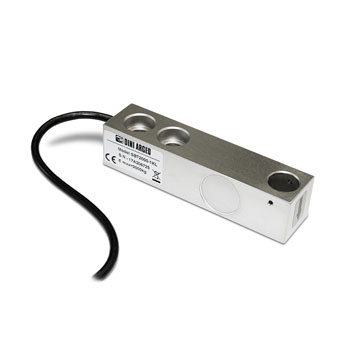

"SBT"系列单剪切梁传感器,量程500kg - 2000kg
"SBT"系列单剪切梁传感器,量程500kg - 2000kg

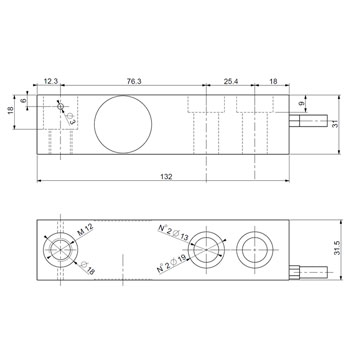

尺寸与线缆定义
注:尺寸 mm
线缆颜色定义
颜色
定义
--
屏蔽
黄
输出 +
灰
反馈 +
棕
输入 +
白
输出 -
绿
输入 -
粉
反馈 -
合金钢单剪切梁传感器,广泛应用于地磅、称量罐或料仓等系统,还提供CE-M认证型号。
量程 (kg)
: 500, 1000, 2000.
镀镍合金钢
IP67
C3精度
规格参数
C3精度
镀镍合金钢,激光焊接工艺
IP67
量程可选500 - 2000 kg
配屏蔽电缆
可选OIML及检测证书
性能参数
小检定分度值:Vmin = EMax/10.000
大检定分度数:nLC = 3000
综合误差:0.017% F.S.
非线性: ± 0.02% FS
滞后: ± 0.02% FS
回复性: ± 0.01% FS
灵敏度:2mV/V +/- 0.5%
零点平衡:±1% FS
补偿温度范围:-10°C/+50°C。
工作温度范围:-20°C/+60°C。
温度对零点输出的影响:0.002% F.S. /10°C
温度对灵敏度的影响:0.002%F.S. /10°C
蠕变 (30分钟):<0,02% F.S.
激励电压:15 VDC
输入阻抗:1085 ± 10 Ohm
输出阻抗:1000 ± 5 Ohm
绝缘阻值:>5000 MOhm
安全过载:120% F.S.
极限过载:300% F.S.
6芯屏蔽电缆,长3.5m,直径5mm
DOWNLOAD
TECHNICAL_DRAWING_SBT.zip
????
Code
Max
(kg)
SBT500-1KL
500
SBT1000-1KL
1000
SBT2000-1KL
2000
SBT2500-1KL
2500
Joints
型号
说明
KSBN2 a>
碳钢镀锌安装模块,供量程300 - 2000kg的SBT/SBK/SBX系列传感器使用。
KSBC2 a>
不锈钢安装模块,供量程300 - 2000kg的SB系列传感器使用。
KSBC2 a>
不锈钢安装模块,供量程300 - 2000kg的SB系列传感器使用。
KSBC2 a>
不锈钢安装模块,供量程300 - 2000kg的SB系列传感器使用。
KSBC2 a>
不锈钢安装模块,供量程300 - 2000kg的SB系列传感器使用。
KSBC2 a>
不锈钢安装模块,供量程300 - 2000kg的SB系列传感器使用。
KSBC2 a>
不锈钢安装模块,供量程300 - 2000kg的SB系列传感器使用。
KSBC2 a>
不锈钢安装模块,供量程300 - 2000kg的SB系列传感器使用。
KSBX2 a>
不锈钢碳钢镀锌安装模块,供量程300 - 2500kg的SBK/SBX系列传感器使用。 不包含传感器
KSB2H
不锈钢固定板,螺栓尺寸M12x50,适用于量程不超过2000kg的SB系列传感器。
型号
说明
SBFI-1 a>
AISI304不锈钢活动支脚,配防滑橡胶圈与缓冲垫。适用于量程不超过2000kg的SB系列传感器。
Stay rod
Junction Boxes
型号
说明
JB4Q a>
至多可接四个传感器的接线盒 IP67 ABS接线盒,5孔4线,至多可以连接4个传感器。
JB4QI a>
至多可接四个传感器的不锈钢接线盒 IP65防护等级,5孔4线。
JC4Q a>
接线盒主板,至多可以连接4只传感器。
Kit for assembling 4 cells platforms/scales
Connection cables
型号
说明
LCCB a>
6芯屏蔽电缆,供传感器或接线盒接线使用。€/米
LCCBA
Ex 6-pole shielded cable for RS232 serial port/power supplier, for using in hazardous areas. Price/meter
LCCBM a>
4芯屏蔽电缆,供传感器或接线盒接线使用。€/米
PRCB
电缆外层保护套。€/米
Available weight indicator/transmitter
型号
说明
DGT1S a>
重量变送器在DIN杆,2输入2输出 装有5键键盘和LED显示。多功能称重程序。
DGT1 a>
导轨式安装称重显示器 可安装在DIN导轨上使用,配有5个按键、LED显示屏、实时时钟板、Alibi内存板及多功能程序软件。
DGT4 a>
DIN导轨式安装重量变送器/称重显示器带2输入2输出 配有5个按键、LED显示屏及标准软件型号。
DGTQ a>
机柜式安装重量变送器/称重显示器带2输入2输出 配有5个按键、LED显示屏及标准软件型号。
