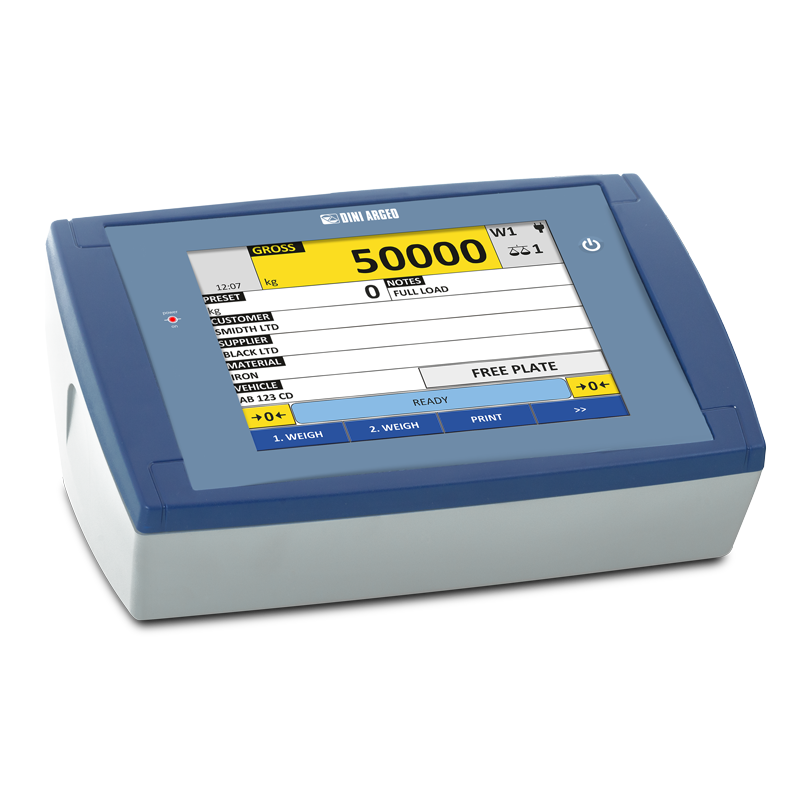

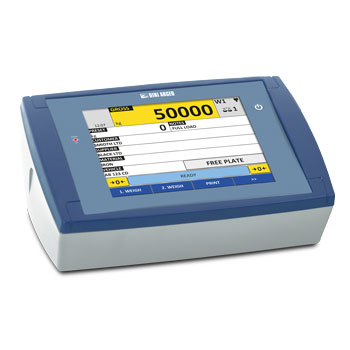

3590ET8D "TOUCH"：8" 数字汽车衡专用触摸屏称重显示器


  3590ET8D "TOUCH"：8" 数字汽车衡专用触摸屏称重显示器

支持的数字称重传感器

  • 3590ET8D 指示器与标配的 AF03GT 固件配合使用。支持管理市场上最常见的数字负载传感器：

    Dini Argeo RCPTD
    Dini Argeo RCD
    Rice Lake RL5426D/5416D
    Sensocar SP/CS
    Scaime CB50X-DL
    Flintec RC3D
    HBM C16i（需配备HBM接线盒及RS422/RS485转换器）

    有关支持的负载传感器完整列表，请参阅固件技术手册。

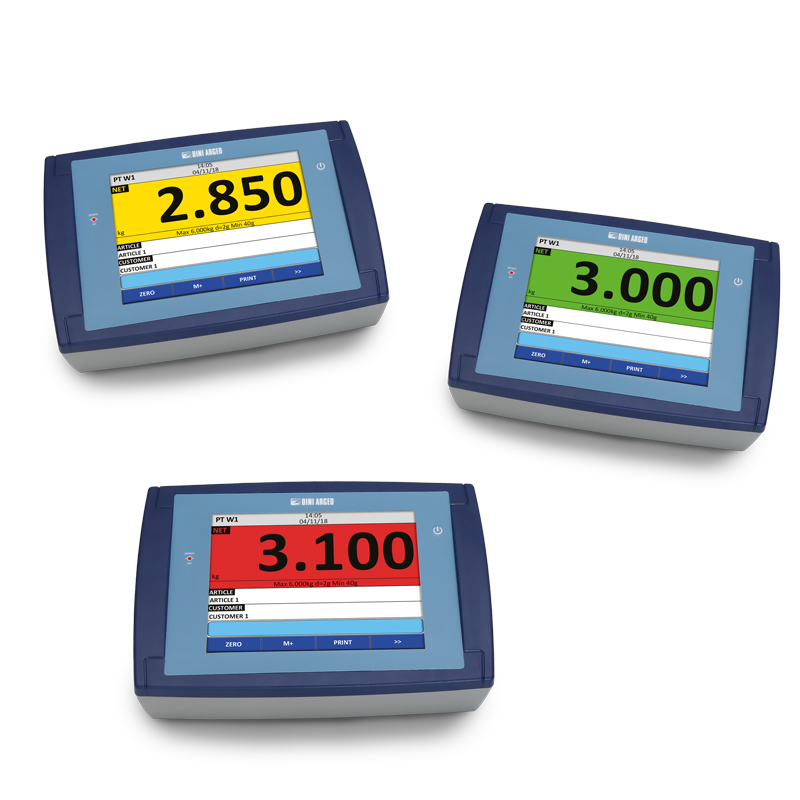

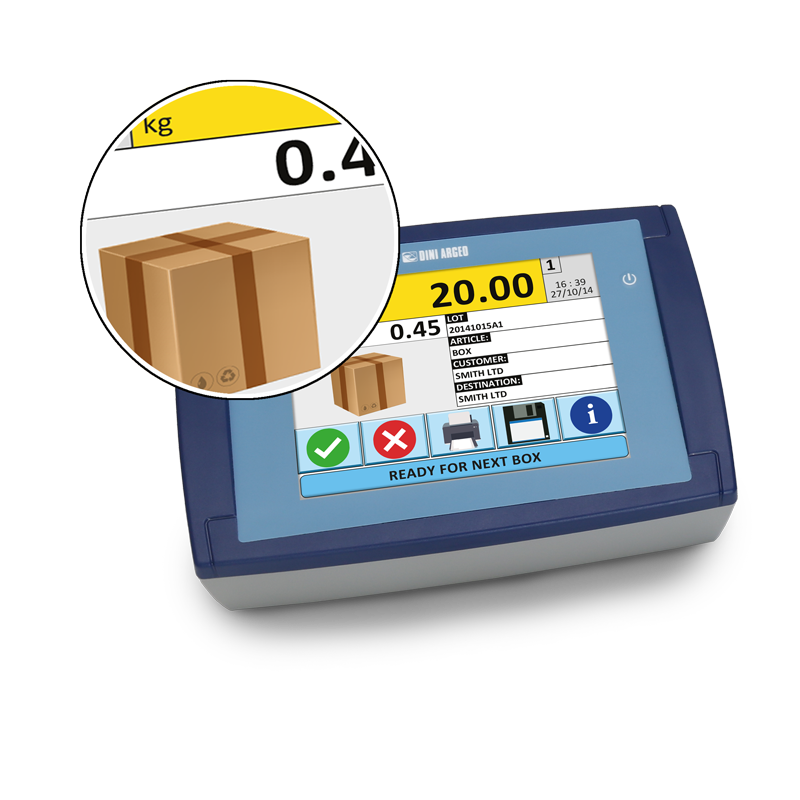

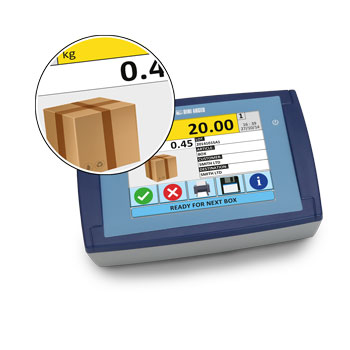

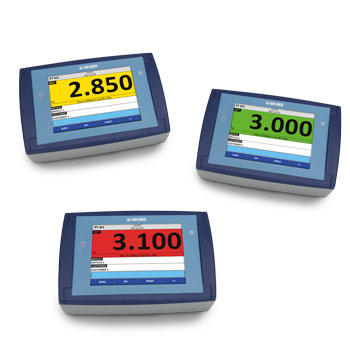

完全可定制的屏幕
  • 感谢可编程触摸屏显示屏，您可以为任何应用程序创建定制界面：




  • “Dini Display Tool” 是一款 PC 软件，可让您快速自定义触摸屏。

I/O接口
  • 1 个标准内置以太网端口（启用后将禁用一个串行端口），用于连接公司网络。
  • 2 个 RS232 串行端口，用于连接打印机、PC 或 PLC、无线模块及可选接口。
  • 1 个 RS232/RS485 串行端口，用于连接打印机、远程秤、徽章读卡器或数字称重传感器。
  • 内置键盘模拟输入，用于条码/徽章读卡器或外部电脑键盘，通过带迷你DIN连接器的电缆连接（可选）。
  • Modbus RTU协议。

    可选配置：

  • 4个光电隔离输出。
  • 2个光电隔离输入。
  • 外部Profibus接口，用于自动化管理。
  • 蓝牙连接，通过电脑、平板或智能手机快速无线编程活动和公式。I/O部分
8"大屏高性能数字型智能称重显示器，适用于先进的工业应用。它允许所有称重数据可视化和屏幕显示的定制，简化了用户操作。配备3个串行端口、用于数据通信的传输协议、完全可配置的打印输出、集成的alibi存储器和用于连接扫码枪的端口。
提供经CE-M认证型号（OIML R-76/EN 45501）。

主要特点

  • 为数字传感器特制的供电电源

  • 用于电源电路和数字称重传感器与自复位电涌放电器之间通信的保护板。

  • 8"图形化背光触摸屏，长x宽=160x120mm。显示可全部定制。
  • 支持多国语言
  • 可选QWERTY，AZERTY或QWERTZ键盘
  • ABS防水外壳，采用全新IP65防护技术（热敏打印机IP40防护等级）。
  • 尺寸：278x125x186mm
  • 安装方式：桌面、墙面或立柱。
  • 标配时钟板和内存。
  • 标配alibi内存板。
  • 内配微型SD卡，供储存参数配置、公司logo等使用。
  • 通过使用DINITOOLS软件可实现以下功能：
    - 配置参数、输入数据及编辑打印格式
    - 在PC上保存和输入所需数据。
    - 快速导入已存的数据。
    - 标定。
    - 自定义屏幕显示内容。
  • 变频式24位4通道A/D转换模块，至多可达3200次/秒，高达8个线性化信号点。
  • 至多可读取4路独立的模拟传感器通道值（E-AF03型号为2路）。
  • 至多可连接16个内阻350 Ohm（45个内阻1000 Ohm）的传感器及常用的数字传感器（适用于E-AF03型号）。

  • 提供特制版本，可管理数字汽车衡的数字传感器（3590ETD和3590ETDB）。

  • 10.000e或多量程3x3000e @ 0.3 µV/d（通过CE-M认证，用于经贸易结算认证的仪器）。
  • 显示分辨率可达1.000.000，内部分辨率可达3.000.000点。
  • 可连接热敏或标签打印机，打印格式可自定义编排。
  • 供电：110-240Vac

主要认证

  • 欧盟型式检定证书（45501:2015）
  • OIML R76
  • OIML R51 - MID
  • OIML R134（AF09）

汽车衡应用程序

  • 该显示器标配应用程序AF03GT，专用于汽车衡。
定制化应用程序
    得益于我们的集成开发，您可以自主创建完整的定制化应用程序：

  • 向导、操作员消息
  • 串口管理、协议定制
  • 数字I/O全面管理
  • 顺序或同时自动化
  • 数据输入，自定义档案

    • Dini Argeo 可提供定制开发程序服务。
    定制应用程序
可用语言
  • 菜单可选语言：
    意大利语、英语、法语、德语、西班牙语、葡萄牙语、波兰语

    可用于消息和屏幕翻译的代码页，使用自定义语言工具程序（可在下载部分下载）：
  • Windows 1252：英语、格鲁吉亚语、意大利语、挪威语、葡萄牙语、西班牙语、瑞典语、德语、芬兰语、冰岛语、法语、荷兰语、斯洛文尼亚语
  • Windows 1250：PL、CS、SK、HU、SL、SH、RO、SQ、EN、DE
  • Windows 1251：RU、UK、BE、BG、SR、MK、EN
  • Windows 1253：EL、EN
  • Windows 1258：VI、EN、FR
DOWNLOAD
????
Optional power supply cords
 型号说明
PWCORDUK 配备BS1363电源线（英国插头）的版本。
PWCORDCH 电源线配SEV1011插头（CH插头）。
PWCORDUS 配备美国B型电源线版本 （日本、北美和中美洲）。
PWCORDAUS 配备AU电源线的版本。
Software for compiling the databases
 型号说明
DBM 用于快速填写数据库的PC软件。 针对3590Exx和CPWExx仪器（此价格适用于管理单一量程的许可证）。
Software for display customisation
 型号说明
DDT 用于快速定制触摸屏显示的软件。 适用于3590ET和3590EGT系列指示器。
????????
 型号说明
KCEM 秤盘与Welmec秤体组合，适用于秤具的合法贸易用途。净价。 本服务可与Dini Argeo指示器配合使用。
???????
 型号说明
USBEGT USB储存套件：USB接口与USB棒。
USBK 一套5个USB钥匙用于记录重量。 5根USB棒，与USBC选配件一起使用。
SWM “WeiMonitor” 电脑程序，用于实时监控与记录 在连接的秤上进行的称重（该价格适用于管理一台秤的许可证）。
???/???
 型号说明
PR80-2(S1) Thermal printer with print cutter. Paper roll not included.
LX300PRO(S1)
OBTPRB(S1) 桌面热敏打印机。 重量指示器，配备IP40级ABS外壳、1.5米连接线及内置电源。标配热敏纸卷。
RSCBLP(S1) 1.5m长RS232/C电缆，用于称重显示器与LP542、TTP243或SMTPLUS标签打印机连接。
RSCBLX(S1) 1.5m长RS232/C连接电缆，用于LX300/TM295打印机与称重显示器连接。
RSCBLP10M(S1) 10m长RS232/C电缆，用于称重显示器与LP542、TTP243或SMTPLUS标签打印机连接。
PRNSERV 提供满足客户需求的打印格式配置技术服务：为OBTPR/OBMMC/OBMDP/TM295/LX300打印机。
?????
 型号说明
GTMEM 10 memories set for display customization with logos and images.
????
 型号说明
OBRF2G4(S1) 外接2.4GHz无线电模块，用于与称重显示器/重量变送器连接，配有ABS IP65外壳及3m长RS232连接电缆，由称重显示器/重量变送器对其供电，室内工作距离: 45m；户外工作距离：140m。高达50个可配置频道(OBRF配件必须与其它无线电模块一起使用)。
OBRF2G4-USB 868MHz无线电模块，适用于PC，配有PVC外壳和1m长USB/mini USB连接电缆，由PC端USB口对其供电。工作距离：室内70m；室外140m。高达50个可配置频道.
RF2G4(S1) 集成式868MHz无线电模块，可安装在称重显示器内部的RS232串口上，室内工作距离: 45m；户外工作距离：140m，高达39个可配置频道(RF2G4 配件必须与其它无线电模块一起使用)。
WIFITD-3(S1) WI-FI接口（通过无线接入点），用于与公司计算机系统无线通讯。
BLTH-3(S1) 蓝牙接口，可与PC或PDA无线通讯。
 型号说明
CANOPEN1S 485转canopen通讯配件 导轨安装
????
 型号说明
RSCBRJ(S1) 长1.5m RS232/C连接电缆，用于称重显示器与PC连接，一端用于连接PC的9芯母口，一端用于连接称重显示器的RJ接口。
ETHCBRJ(S1) 1.5m长以太网电缆，用于称重显示器与PC工作网络组连接（需配备ETH可选配件）。
????/??
 型号说明
C2IN(S1) 2 optoisolated input (mounting and cable gland not included)
C4OUT(S1) 4 optoisolated output (mounting and cable gland not included)
?????
 型号说明
DGT100R-1 该款重量变送器配有IP68不锈钢外壳、5个按键、字高100mm大型LED显示屏及压力调节阀。
???????
 型号说明
STFI-1 不锈钢固定支架，用于墙面安装称重显示器。
???? / ??? / ???
 型号说明
KBCBCE(S1) 带MINI DIN接口的电缆，用于3590E/CPWE称重显示器与PC键盘或条码扫描枪连接。
PCKBRD 外接PC键盘，通过PC键盘输入口（E系列称重显示器标配或IFKBRD可选配件）及mini DIN接口（可选配件）与称重显示器连接。
?????
 型号说明
CVRXP Kit of 10 moulded protective covers in transparent plastic, for indicator DFWXP or 3590EXP with ABS case.
???
????
Other options
 型号说明
TECSUP 电话技术支持或公司提供仪表及打印输出配置，以每小时计价。
TECMAN 打印版技术说明书（可免费从网上下载）
UMAN 打印版用户说明书（可免费从网上下载）
