平行梁

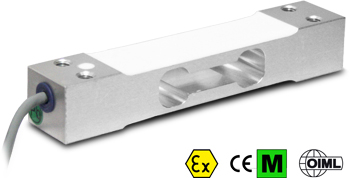

SPO系列平行梁传感器


  SPO系列平行梁传感器

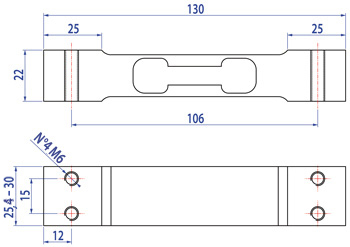

尺寸 mm

线缆定义
颜色
定义
屏蔽
输出 +
输入 +
输出 -
输入 -


平行梁传感器,广泛应用于仅安装一只传感器且台面尺寸不超过300x300mm的台秤,还提供CE-M认证型号。

量程 (kg): 3, 5, 10, 15, 20, 30
铝合金 IP67 C3精度

规格参数

  • C3精度
  • 离心负载补偿
  • 铝合金结构
  • IP67
  • 量程可选3 - 30 kg
  • 适用于台面尺寸不超过300 x 300 mm的台秤
  • 配屏蔽电缆
  • 可选OIML及检测证书

性能参数

  • 小检定分度值:Vmin = EMax/8.000-15.000
  • 大检定分度数:nLC = 3000
  • 灵敏度:2mV/V +/- 10%
  • 温度对零点输出的影响:0,0117% FS/10K
  • 温度对灵敏度的影响:0,0175% FS/10K
  • 温度补偿范围:-10°C/+40°C
  • 工作温度:-10°C/+50°C
  • 激励电压:15 VDC
  • 输入阻抗:300..500 Ohm
  • 输出阻抗:300..500 Ohm
  • 绝缘阻值:>2000 MOhm
  • 安全过载:150% F.S.
  • 极限过载:300% F.S.
  • 4芯屏蔽电缆,长40cm,直径3.2mm

防爆型号

  • 若传感器配有CCATEX防爆证书,则可以使用在爆炸性环境中,防爆等级:
    ATEX II 1G Ex ia IIC T6 (Ta -20÷+40°C) TX (Ta -20÷+65°C) Ga
    ATEX II 1D Ex ta IIIC TX°C (Ta -20÷+40°C) TX°C (Ta -20÷+65°C) Da IP65.
    此证书包含ATEX CE声明文件 (英文版、德文版、法文版或意大利文版)。
  • 注意:需要为每一只防爆传感器各配一份防爆证书。
DOWNLOAD
????

Code
Plate
Max (mm)
Max
(kg)
SPO3-1 150x1503
SPO5-1 300x3005
SPO10-1 300x30010
SPO15-1 300x30015
SPO20-1 300x30020
SPO30-1 300x30030
SPO40-1 300x30040
Options for ATEX version
 型号说明
LCCB 6芯屏蔽电缆,供传感器或接线盒接线使用。€/米
LCCBA Ex 6-pole shielded cable for RS232 serial port/power supplier, for using in hazardous areas. Price/meter
EXCB6(S6) 传感器防爆6芯屏蔽电缆,供本安区域内使用。€/米
CCATEX-1 防爆证书,防爆等级:ATEX II 1G Ex ia IIC T6 (Ta -20÷+40°C) TX (Ta -20÷+65°C) Ga与ATEX II 1D Ex ta IIIC TX°C (Ta -20÷+40°C) TX°C (Ta -20÷+65°C) Da IP65,包含ATEX CE声明文件 (英文版、德文版、法文版或意大利文版)。
CCATEX3GD ATEX certificate for each load cell. Marking: ATEX II 3G Ex nA IIC T6 Gc for gas and ATEX II 3D Ex tc IIIC T115°C Dc IP65 for dusts. Complete with manual and ATEX CE conformity declaration (available in EN, DE, FR and IT).

PDF版产品页 All the specifications and images can be subject to variations and upgrades without prior notice.
