地磅套件
PLX1K
PLX1K地磅套件
PLX1K地磅套件
尺寸与线缆定义
尺寸 mm:
线缆定义:
颜色
定义
--
屏蔽
黄
输出 +
灰
反馈 +
棕
输入 +
白
输出 -
绿
输入 -
粉
反馈 -

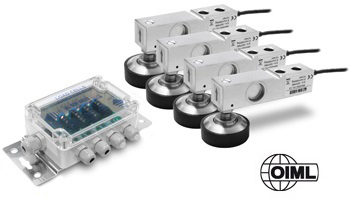

此套件包含四只"SBK-1K"IP68不锈钢传感器,每只传感器配不锈钢支脚,以及5孔4线IP67 ABS接线盒。套件可以连接任何类型的称重显示器。
规格参数
C3精度
不锈钢结构,激光焊接工艺
IP68
每只传感器量程可选500 - 2000 kg
IP67接线盒
4只不锈钢传感器支脚
传感器性能参数
检定分度值:Vmin = EMax/10.000
检定分度数:nLC = 3000
综合误差:0.017% F.S.
灵敏度:2mV/V +/- 0.5%
温度对零点输出的影响:0.002% F.S. /10°C
温度对灵敏度的影响:0.002%F.S. /10°C
温度补偿范围:-10°C/+50°C
工作温度:-20°C/+60°C
蠕变 (30分钟):0.02% F.S.
激励电压:15 VDC
输入阻抗:1100 ± 20 Ohm
输出阻抗:1000 ± 20 Ohm
绝缘阻值:>5000 MOhm
安全过载:150% F.S.
极限过载:300% F.S.
6芯屏蔽电缆,长5m,直径5mm
可选配件
检测证书
防爆证书
可选型号
型号
说明
PLX1K410C3-1
地磅套件,包含4只SBX1000-1K (1000kg) IP68不锈钢传感器、4只KSB2FI不锈钢传感器支脚及JB4Q IP67 ABS接线盒。
PLX1K420C3-1
地磅套件,包含4只SBX2000-1K (2000kg) IP68不锈钢传感器、4只KSB2FI不锈钢传感器支脚及JB4Q IP67 ABS接线盒。
Other options
型号
说明
GELBOX a>
(S1)
300ml装防冷凝胶,具有密封与绝缘功能,保护传感器不受电磁干扰。
WARNING:
For JB4Q, JB4QA, JBxQI and JBxQAI: 300ml of gel required
PDF版产品页
All the specifications and images can be subject to variations and upgrades without prior notice.
