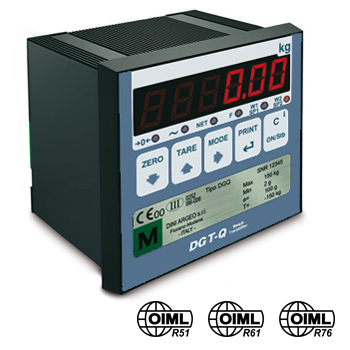

DGTQ：数字重量变送器/称重显示器

  DGTQ：数字重量变送器/称重显示器


尺寸单位：mm
Scalemonitor是一款操作简单且经济型的应用软件，其主要功能旨在接收来自PC端的重量数据，以发送至一台或多台称重显示器，而且重量数据的归档使用常用的OFFICE软件。



 I/O接口
  • RS232/C双向口，用于连接外接设备。
  • RS485双向口，用于连接网络工作组。
  • PROFIBUS协议（仅供DGTQPB型号）。
  • 2个输出：150mA 48 Vac / 150mA 60 Vdc（常开），可对其进行配置。
  • 2个输入：12-24Vdc，5mA–20mA，可对其进行配置。
  • 可选16位模拟输出（仅供DGTQAN型号）：4-20mA / 0-5 Vdc / 0-10Vdc，输出电流的最大电阻为350 Ohm，输出电压的最小电阻为10K Ohm
机柜式安装多功能重量变送器，可作为独立的4通道使用，或经接线盒连接的4个非独立通道使用，而且可诊断每个连接的传感器状况，诸多接口使其适用于任何自动化系统。还提供经CE-M认证型号（OIML R-76 / EN 45501）。
 主要特点
  • 5个防水按键。
  • 红色高效的LED显示屏可显示字高13mm的六位数字，以及6个LED灯以指示当前激活的功能。
  • ABS外壳，符合DIN标准，其尺寸为96x96x80mm，钻孔尺寸：90x88mm，以机柜式安装。
  • 可通过键盘或PC端Dinitool软件进行标定处理或设置参数。
  • 10.000e或多量程2x3000e @ 0.3 µV/d（通过CE-M认证，用于经贸易结算认证的仪器）。
  • 显示分辨率可达800.000。内部分辨率达3.000.000点。
  • 通过DINITOOLS可设置高达8个线性化信号点（从键盘设置3个）。
  • 24位A/D转换，速度自动选择，最高速度达200次/秒。
  • 最多可连接16个内阻为350 Ohm的传感器。
  • 系统由4个独立的秤盘组成，或由经四角均衡化的4通道组成的一个秤盘组成。
  • 主子机功能模式（最多为4台子机/1台主机）。
  • 12-24Vdc电源供电。
 重量变送器/称重显示器功能
  • 通过键盘：
    清零、半自动去皮、预设皮重、打印和/或数据传输、开机/待机。

  • 称重功能：
    显示重量精度x10、净重/毛重或lb/kg转换、累计重量、配方称量、计件、使用PC/PLC调用保存的重量（需配备Alibi内存板）、计件、输入/输出车辆称重、重量锁定及峰值检测。

  • 输入功能：
    模拟按键功能、按键锁。

  • 输出功能：
    限值管理，用于控制正（加料）负（卸料）重量或件数（用于计件功能），可设置启用/禁用限值，还可设置启用/禁用的条件，例如：直接或当重量稳定时。

  • 串口功能：

    所有型号：读取净重、毛重及皮重；清零；半自动去皮或预设皮重值；切换秤盘频道；设置输出启用限值；读取/写入Alibi内存卡数据。

    DGTQ及DGTQAN型号：读取所有秤盘频道的微伏或ADC转换器数值；相关信息显示；打印；在计件模式下设置APW；模拟按键功能；MODBUS协议。

  • 配有16位模拟输出的型号（DGTQAN）：
    模拟输出与正（加料）负（卸料）净重或毛重成比例。
 MASTER/REPEATER可选型号（MSTSLV型号）
  • 该型号可用作普通重量变送器使用，或用于变送多台DFW/DGT/MCW称重显示器的重量（MASTER，即作为主机）。

  • 功能模式：

    - 多台称重显示器的重量变送：
    通过该功能可变送多达32台独立称重显示器的重量值，可显示每台称重显示器的重量值，或显示打印总重。

    - 普通重量变送器使用：
    通过该功能可变送任何一台称重显示器上的重量值。
 可选配件
  • 机柜式安装打印机
  • 实时时钟板
  • Alibi内存板
  • 输出扩展板，可扩展至6输出

可选型号
 型号说明
DGTQ 机柜式安装重量变送器/称重显示器，配有5个按键、LED显示屏及标准软件型号（不包括重量变送功能）。
DGTQAN 机柜式安装称重显示器/重量变送器，配有5个按键、LED显示屏、16位模拟输出及标准软件型号（不包括重量变送功能）。
DGTQPB 机柜式安装称重显示器/重量变送器，配有5个按键、LED显示屏、PROFIBUS接口及标准软件型号（不包括重量变送功能）。

可选配件
 型号说明
DCATEXMB4 系统经过整个Ex II 2GD IIC T6 T125°c ATEX防爆认证，且附有相关认证标签，对于未经ATEX认证的称重显示器可连接至我司提供的齐纳防爆栅MB4上，然后再与经ATEX认证的传感器一起连接至系统中（每个传感器都必须带有CCATEX认证标识）。注：ATEX认证文件仅供英文版。
KCEM 为与我司称重显示器并用的经贸易结算认证的称重系统及称重平台提供相应的Welmec认证文件及图版套件。
SWM PC端WeiMonitor应用软件：实时监控称重并记录相关重量数据。
MSTSLV 该选配型号可将仪表作为普通重量变送器使用，或用于变送多台DFW/DGT/MCW称重显示器的重量（MASTER，即作为主机）。
TPRPC 机柜式安装热敏打印机，通过连接电缆可与称重显示器连接使用，供电：110-240Vac/5Vdc电源适配器（包含）。
TPRP 机柜式安装热敏打印机，通过连接电缆可与称重显示器连接使用，供电：5Vdc（不提供电源适配器）。
DG6R 输出扩展板，可扩展至6输出。
DFCLK 实时时钟板，用于显示及打印日期与时间。
ALMEM Alibi内存板，用于储存PC/PLC传输的数据，最多可储存12万个重量数据，且该板已集成实时时钟功能。
SETHDIN RS232 / RS485 / RS422 / 以太网通讯转换器，可与Dini Argeo任何一台称重显示器的串口相连，其外壳为ABS材质，可安装在Omega / DIN导轨上。
TECSUP 电话技术支持或公司提供仪表及打印输出配置，以每小时计价。

附件
 型号说明
ALSW 开关电源适配器，100-240VAC 2.1 A 12Vdc输出
TECMAN 打印版技术说明书（可免费从网上下载）净价
UMAN 打印版用户说明书（可免费从网上下载）净价
