高精度定制皮带秤称重框架“BS143”系列，适用于皮带输送机。

	高精度定制皮带秤称重框架“BS143”系列，适用于皮带输送机。

咨询服务

如果您需要帮助选择最适合您应用的型材并验证系统的可行性，请填写数据请求表，该表可从本数据表的“下载”区域下载。
此数据请求表经正确填写后，可由我们的技术部门进行分析，以找到最适合您应用的解决方案。

速度传感器功能

可靠的安装方式，适用于各种安装环境
适用于全球使用的标准编码器
坚固（安全锁™）设计轴承结构
耐用的压铸外壳

机械特性：
IP66

转子惯性矩：
轴版本：约 1.8 × 10⁻⁶ kgm²
空心轴版本：约6×10⁻⁶ kgm²
径向载荷能力（轴）：80N
轴向载荷能力（轴）：40N

CE要求：
EN61000-6-4、EN61000-6-4 和 EN61000-6-3
工作温度：-40°C 至 85°C
连接方式：M23 或 M12 接头

电气特性：
输出电路：TTL 兼容
供电电压：推挽式 10 50 30 VDC（或 7272 - 5 至 30 VDC）
功耗：推挽 50 mA 至 100 mA
允许负载/通道：±20 mA 至 300 kHz
信号电平高：推挽最小 UB-1V（7272-UB-2.0V）
上升时间/下降时间：推挽最大1 µs
尺寸：外径50.8 mm，安装深度最大47 mm

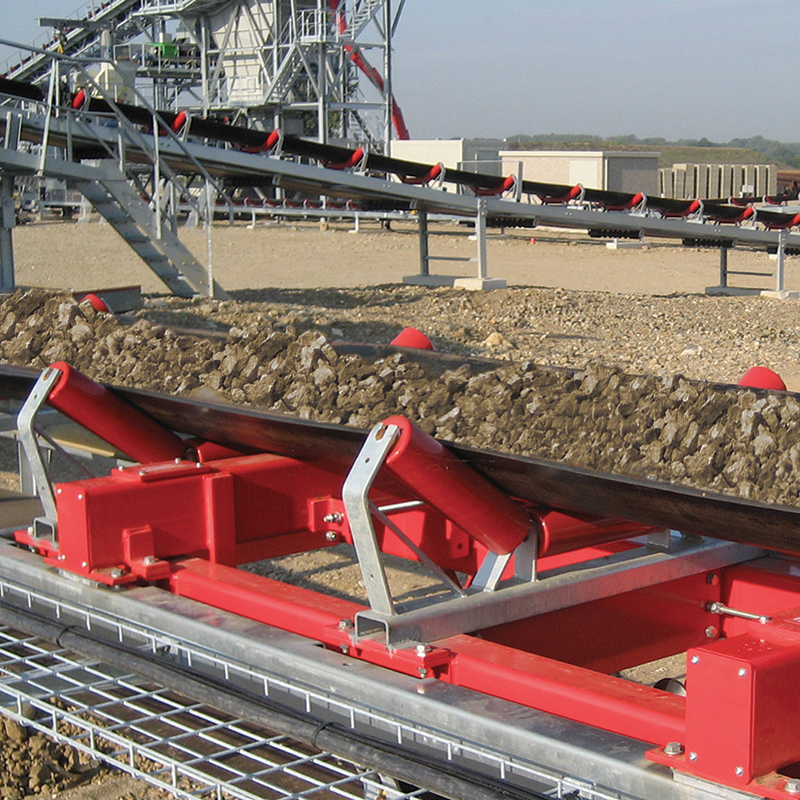

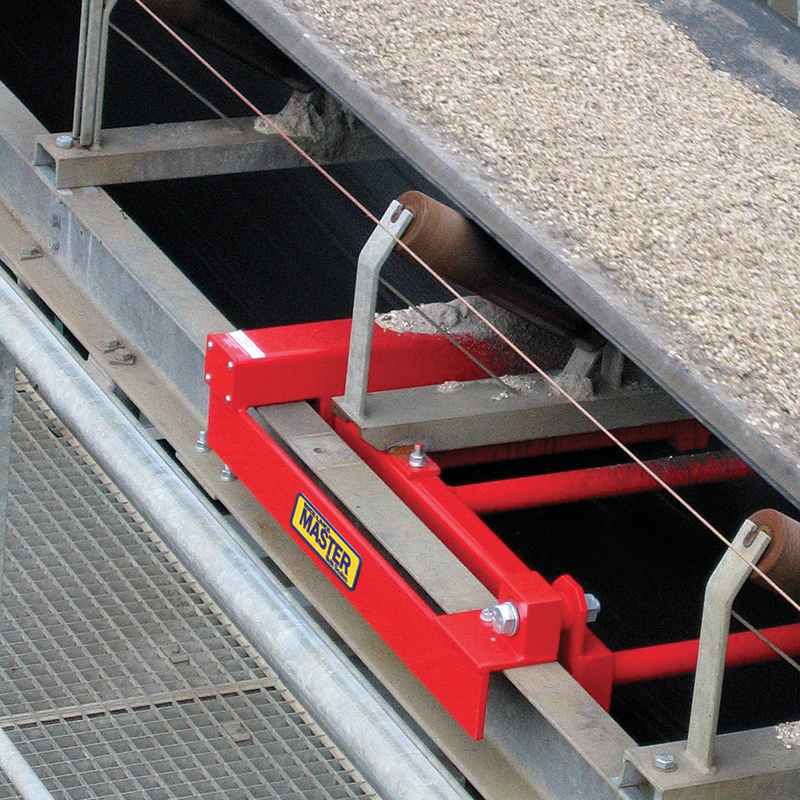

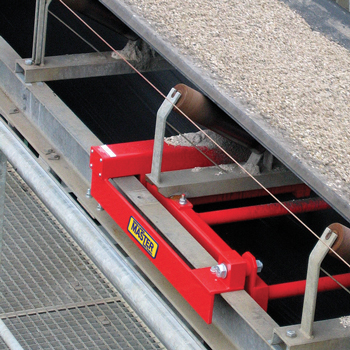

BS143 MASTER 皮带秤称重框架适用于中型至重型皮带输送机，适用于高精度连续称重应用。独特的自由浮动结构和多滚筒技术可实现非常高的性能。
> 皮带宽度范围：500 至 3000 毫米
> 最大处理量：20,000 吨/小时
> 最大速度：7 米/秒
> 最大倾角：25 度
> 精度范围：±0.25% 至 ±0.5%

主要优势

适用于高产能，最高可达20,000吨/小时
定制尺寸，适用于任何输送带宽度，从500毫米到3000毫米。
极高精度：精度达0.25%（*），符合MID认证
适用于倾斜输送带，倾角可达25度（*），得益于其特殊技术。

(*) 这些特性受输送机结构的机械质量、输送物料类型、安装环境等因素的显著影响；如需更多详情，请联系我们或发送系统规格数据请求表（见本页面“下载”部分）。

如需更多信息

联系我们：

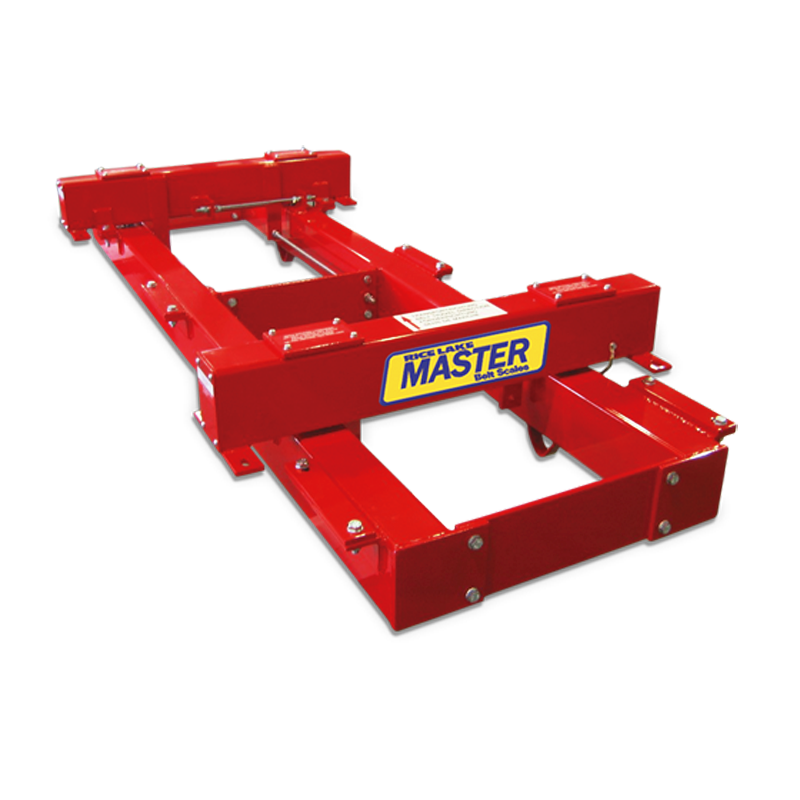

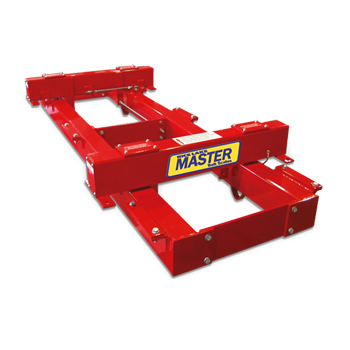

称重框架技术特点

结构采用重型粉末涂层钢制成，适用于恶劣工业环境（可根据要求提供镀锌钢或不锈钢）。
4个不锈钢称重传感器，符合OIML R60标准，防尘防水等级符合IP65标准（输入电阻350欧姆），称量范围从50kg到1000kg。称重传感器通过金属外壳防护，防止灰尘和冲击。
负载传感器过载安全停止功能。
IP66接线盒。支持最高15 Vdc电源供应。
负载传感器保护接地系统。
标准流量容量最高达20,000 t/h，更高速度可按需求定制。
最大皮带倾角最高达25度，更高倾角可按需求定制。
适用于21或22区的ATEX认证版本可按需求提供。

微控制器单元特性

高性能数字微控制器，配备可编程输入/输出接口，内置3个串行端口，支持数据通信协议，可完全编程的打印输出，图形显示屏。
丰富的可连接现场总线转换器、配件和打印机，确保最大程度的接口兼容性和灵活性。

机械特性：
防水25键数字功能键盘。
可编程功能键，可根据需求自定义键盘功能。
易于查看的背光图形LCD显示屏，清晰显示重量及大量信息。
配备3路控制灯，可组成3组各含3个LED的同步条形图，用于容差检测和设定点控制。
IP68级不锈钢防水外壳，易于清洁，适用于恶劣和腐蚀性环境。
尺寸（含支撑支架）：269x58.8x183毫米。
适用于桌面、壁挂或面板安装。

电气特性：
实时时钟和永久数据存储。
在设置过程中直接选择程序语言。
A/D 24位 sigma-delta 4通道转换，最高3200次/秒，自动选择。通过可编程软件实现滤波系统，可根据系统需求调整。
校准和设置参数可通过PC使用Dinitools或键盘配置；理论校准需输入负载传感器的特性参数。
内部工厂使用时可显示高达1,000,000d。
CE-M认证版本，适用于贸易用途，可达10,000e或多量程3×3000e @ 0.3 µV/d。
内部分辨率最高可达3,000,000点。
电源供应：230 Vac或24 Vdc，功率16 VA。
2个RS232串行端口，可配置用于连接打印机、PC、PLC、无线模块或其他外部设备。
1 个 RS232 串行端口（可选 RS485），可配置用于连接重复器、条码阅读器或数字负载传感器。
4 个光电隔离输出，可扩展至 16 个（需定制）。
2 个光电隔离输入，可扩展至 8 个（需定制）。
现场总线接口（可选）。
蓝牙连接，通过电脑实现快速无线编程（可选）。
键盘模拟输入。
