易于安装的皮带秤称重框架“BS221DB”系列，适用于皮带输送机。

	易于安装的皮带秤称重框架“BS221DB”系列，适用于皮带输送机。

咨询服务

如果您需要帮助选择最适合您应用的型材并验证系统的可行性，请填写数据请求表，该表可从本数据表的“下载”区域下载。
此数据请求表经正确填写后，可由我们的技术部门进行分析，以找到最适合您应用的解决方案。

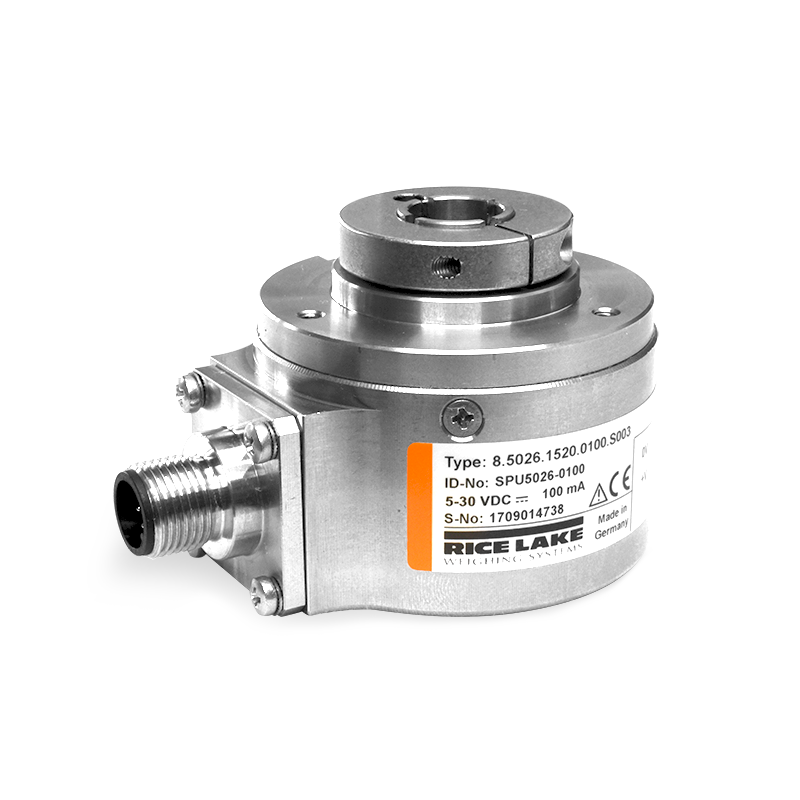

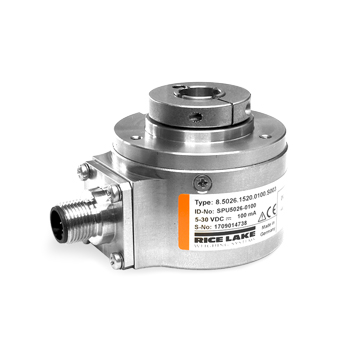

速度传感器功能

可靠的安装方式，适用于各种安装环境
适用于全球使用的标准编码器
坚固（安全锁™）设计轴承结构
耐用的压铸外壳

机械特性：
IP66
转子惯性矩：
轴版本：约 1.8 × 10⁻⁶ kgm²
空心轴版本：约 6 × 10⁻⁶ kgm²
径向载荷能力（轴）：80N
轴向载荷能力（轴）：40N
CE 要求：EN61000-6-4、EN61000-6-4 和 EN61000-6-3
工作温度：-40°C 至 85°C
连接方式：M23 或 M12 接头

电气特性：
输出电路：TTL 兼容
供电电压：推挽式 10 50 30 VDC（或 7272 - 5 至 30 VDC）
功耗：推挽式 50 mA 至 100 mA
允许负载/通道：±20 mA 至 300 kHz
信号电平高：推挽式最小 UB-1V（7272-UB-2.0V）
上升时间/下降时间：推挽式最大 1 µs
尺寸：外径 50.8 mm，安装深度最大 47 mm

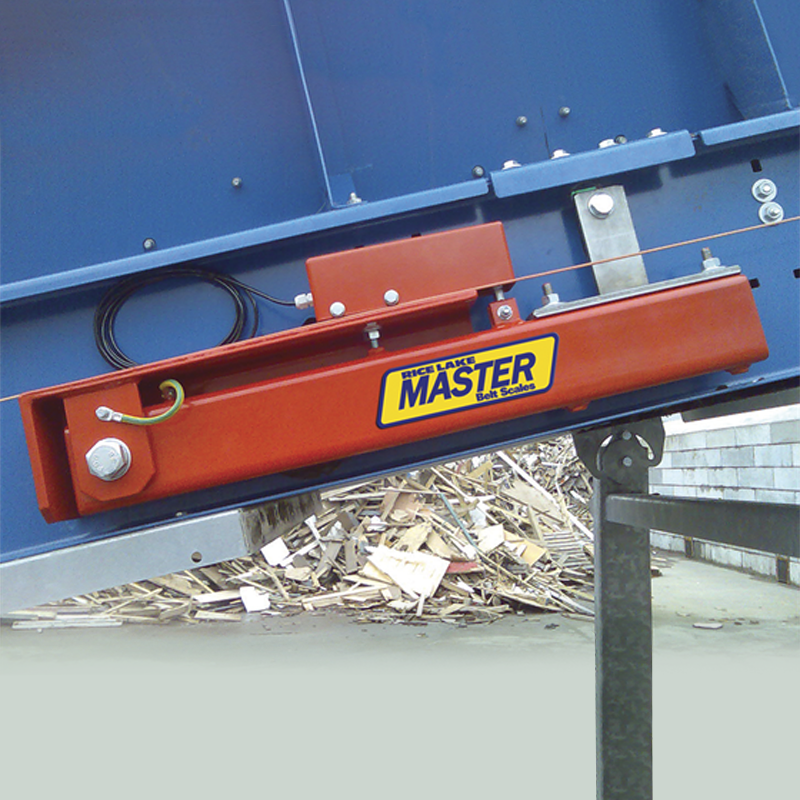

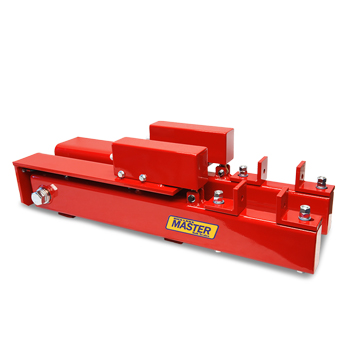

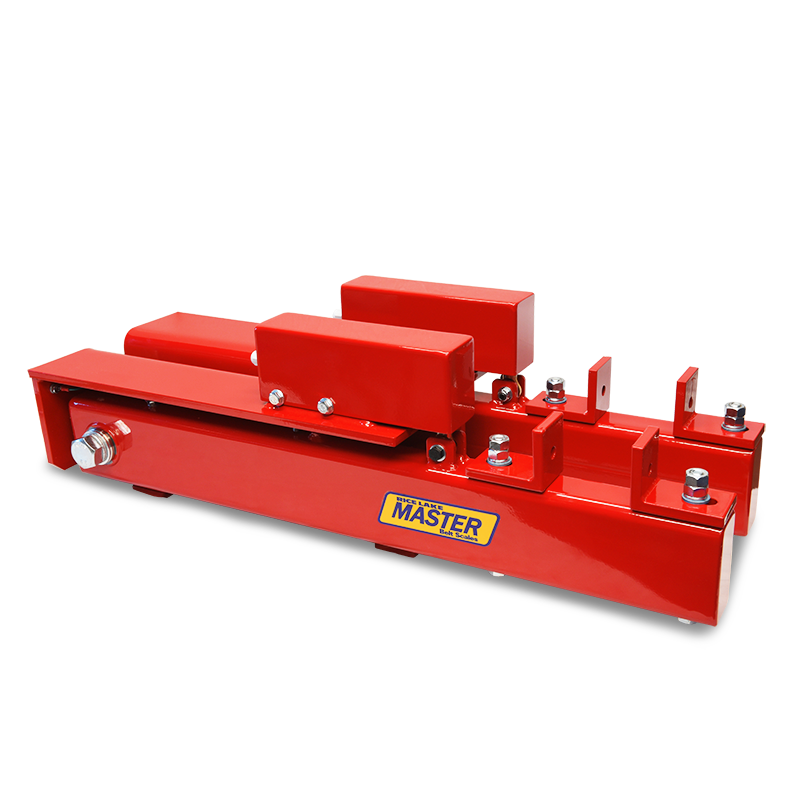

BS221DB MASTER 皮带秤称重框架适用于中型至重型皮带输送机，适用于大多数皮带宽度和输送能力，使其适用于各种市场细分领域。它在精度、安装简便性和维护方面具有诸多优势。可轻松安装在任何皮带输送机上，并可轻松适应输送机宽度。 BS221DB MASTER 由两根臂组成，安装在输送带侧支撑的外侧。托辊或称重辊将安装在两根臂的顶部。
> 适用于带宽500至2400毫米
> 最大输送量2000吨/小时
> 最大速度2.5米/秒
> 最大倾角25度
> 精度±1%

主要优势

易于安装：仅需8颗螺栓。
对输送机所需的改动极少。
易于适应任何输送机宽度，从500毫米到2400毫米。
易于安装在原有输送机托辊下方，保持称重区域皮带形状不变，以确保最佳精度。
易于维护：该系统易于清洁，维护方便，且防尘防粉。
高精度：精度达0.5%（*）
适用于倾斜输送带，倾角可达25度（*），得益于其特殊技术。

(*) 这些特性受输送机结构的机械质量、输送物料类型、安装环境等因素影响；如需更多详情，请联系我们或发送系统规格数据请求表（见本页面“下载”部分）。

如需更多信息

联系我们：

称重框架技术特点

结构采用重型粉末涂层钢制成，适用于恶劣工业环境
2个不锈钢称重传感器，符合OIML R60标准，具备防尘和防水溅性能（符合IP65标准，输入电阻350欧姆），称量范围为50至200公斤。称重传感器通过金属外壳防护，防止灰尘和冲击。
负载传感器过载安全停止功能。
专有的“无摩擦枢轴系统”，可在倾斜输送机上实现最佳测量精度。
IP66防护等级接线盒，采用不锈钢外壳。
最大直流电源电压为15V。
负载传感器保护接地系统。
标准流量容量最高可达3000吨/小时，更高容量可定制。
最大支持皮带速度最高可达4米/秒，更高速度可定制。
最大皮带倾角最高可达25度，更高倾角可定制。
ATEX认证版本适用于21或22区，可根据需求提供。

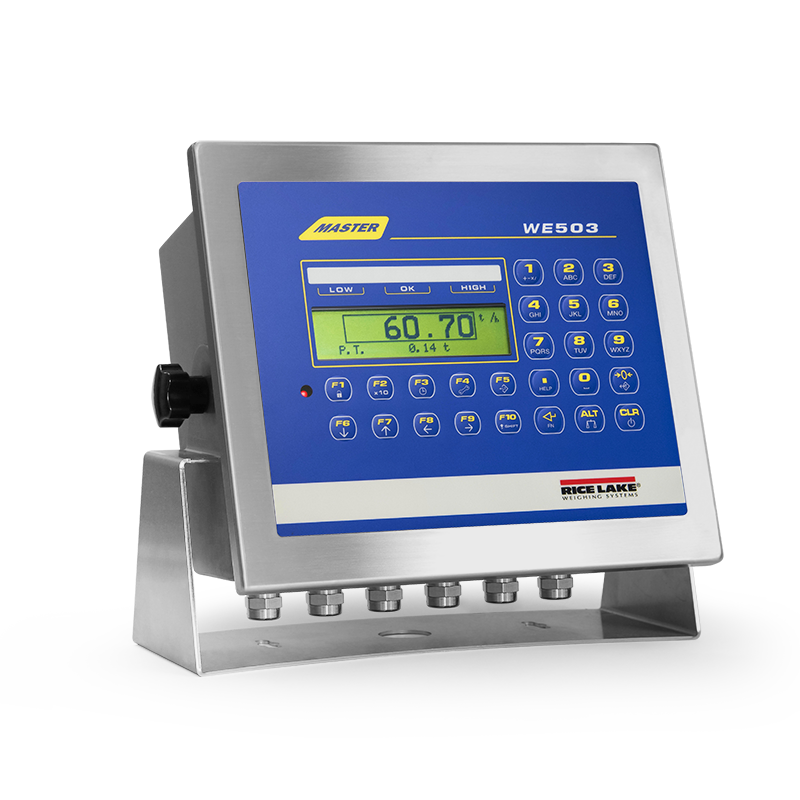

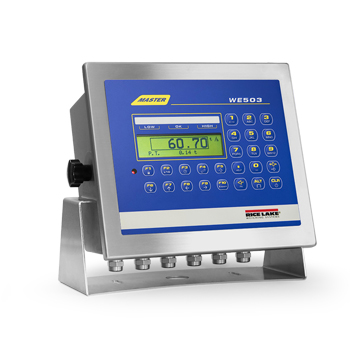

微控制器单元特性

高性能数字微控制器，配备可编程输入/输出接口，内置3个串行端口，支持数据通信协议，可完全编程的打印输出，图形显示屏。
丰富的可连接现场总线转换器、配件和打印机，确保最大程度的接口兼容性和灵活性。

机械特性：
防水25键数字功能键盘。
可编程功能键，可根据需求自定义键盘功能。
易于查看的背光图形LCD显示屏，清晰显示重量及大量信息。
配备3路控制灯，可组成3组3个LED的综合条形图，用于容差检查和设定值显示。
IP68级不锈钢防水外壳，易于清洁，适用于恶劣和腐蚀性环境。
尺寸（含支撑支架）：269x58.8x183毫米。
适用于桌面、壁挂或面板安装。

电气特性：
实时时钟和永久数据存储。
在设置过程中直接选择程序语言。
A/D 24位 sigma-delta 4通道转换，最高3200次/秒，自动选择。通过可编程软件实现滤波系统，可根据系统需求调整。
校准和设置参数可通过PC端Dinitools或键盘配置；理论校准需输入负载传感器的特性参数。
内部工厂使用时可显示高达1,000,000d。
CE-M认证版本，适用于贸易用途，可达10,000e或多量程3×3000e @ 0.3 µV/d。
内部分辨率最高可达3,000,000点。
电源供应：230 Vac或24 Vdc，功率16 VA。
2个RS232串行端口，可配置用于连接打印机、PC、PLC、无线模块或其他外部设备。
1 个 RS232 串行端口（可选 RS485），可配置用于连接重复器、条码阅读器或数字负载传感器。
4 个光电隔离输出，可扩展至 16 个（需定制）。
2 个光电隔离输入，可扩展至 8 个（需定制）。
现场总线接口（可选）。
蓝牙连接，通过电脑实现快速无线编程（可选）。
键盘模拟输入。

DOWNLOAD

BeltScales_overview.pdf	DataRequestSheet-BW-MASTER_LINE.pdf
CAT_BS221DB_BELT SCALES_MASTER-LINE.pdf	TECH_MAN_INST_BS221DB_BELT SCALE.pdf

????

	型号	说明
	163292	Supplied with microcontroller unit, junction box and speed encoder.
	163293	Indicative price, ask for estimate.

PDF版产品页 All the specifications and images can be subject to variations and upgrades without prior notice.
