DGT系列

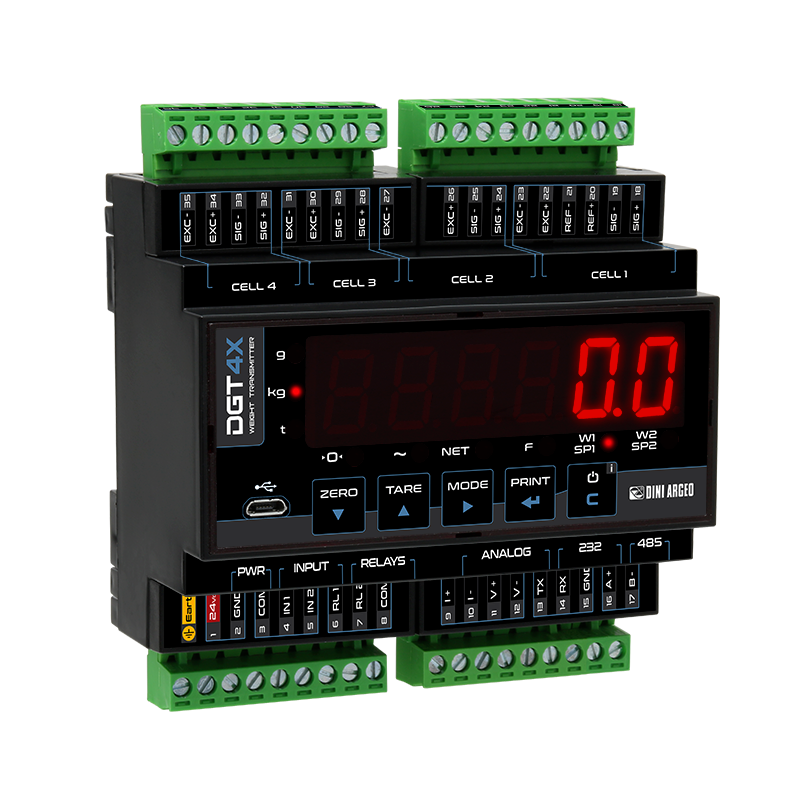

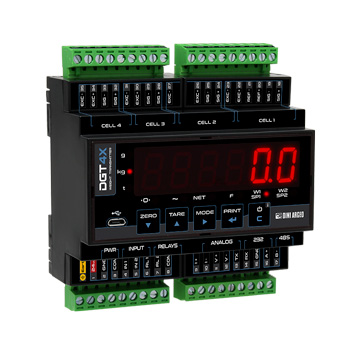

DGT4X：数字重量变送器/称重显示器


  DGT4X：数字重量变送器/称重显示器

主要特点
  • 5个防水按键。
  • 红色高效的LED显示屏可显示字高10mm的六位数字，以及6个LED灯以指示当前激活的功能。
  • 外壳设计易于DIN导轨式或墙面安装。
  • 可通过键盘或PC端Dinitool软件进行标定处理或设置参数。
  • 10.000e或多量程2x3000e @ 0.3 µV/e（通过CE-M认证，用于经贸易结算认证的仪器）。
  • 显示分辨率可达800.000。内部分辨率达3.000.000点。
  • 通过DINITOOLS可设置高达8个线性化信号点（从键盘设置3个）。
  • 24位A/D转换，速度自动选择，速度达200次/秒。
  • 至多可连接8个内阻为350 Ohm的传感器。

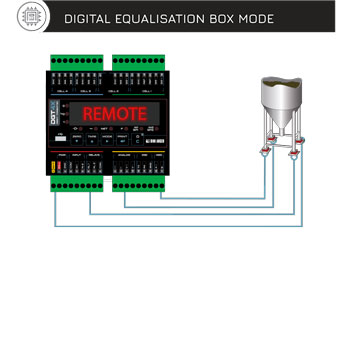

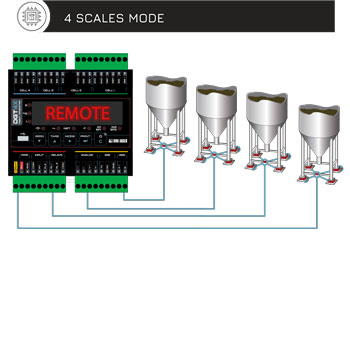

  • 系统由4个独立的秤盘组成，或由经四角均衡化的4通道组成的一个秤盘组成。
  • 12-24Vdc电源供电。
DIN导轨式安装多功能重量变送器。
可作为独立的4通道使用，或经接线盒连接的4个非独立通道使用，而且可诊断每个连接的传感器状况，诸多接口使其适用于任何自动化系统。还提供经CE-M认证型号（OIML R-76 / EN 45501）。
通讯版本可供选择:
PROFINET I/O | ETHERNET/IP | ETHERCAT | MODBUS TCP | CANOPEN | DEVICENET | PROFIBUS | ANALOG OUTPUT | RS485
内置网络服务器可提供设置，诊断和数据备份等功能。

和 DGT4 相比有了哪些新功能

  • 新型高端处理器，每秒可处理多达2600个重量读数。即使称重时间在毫秒量级，仪表也能实现极其精确的高速重量过滤。
  • 新的传感器供电电路，提供称重系统更强的稳定性。
  • 专用于工业环境的带保护的电源电路。
  • 可拆卸接线板，简化接线步骤。
  • 正面安装有微型Type B型USB通信端口，用于配置、诊断和数据备份。
  • XSPEED：具有示波器功能的新型PC软件，用于系统诊断和称重滤波器优化。
  • 14.2毫米显示屏。
  • 简化的校准和配置菜单。
  • RS485通信端口。
  • 每秒多达120次fieldbus刷新率。

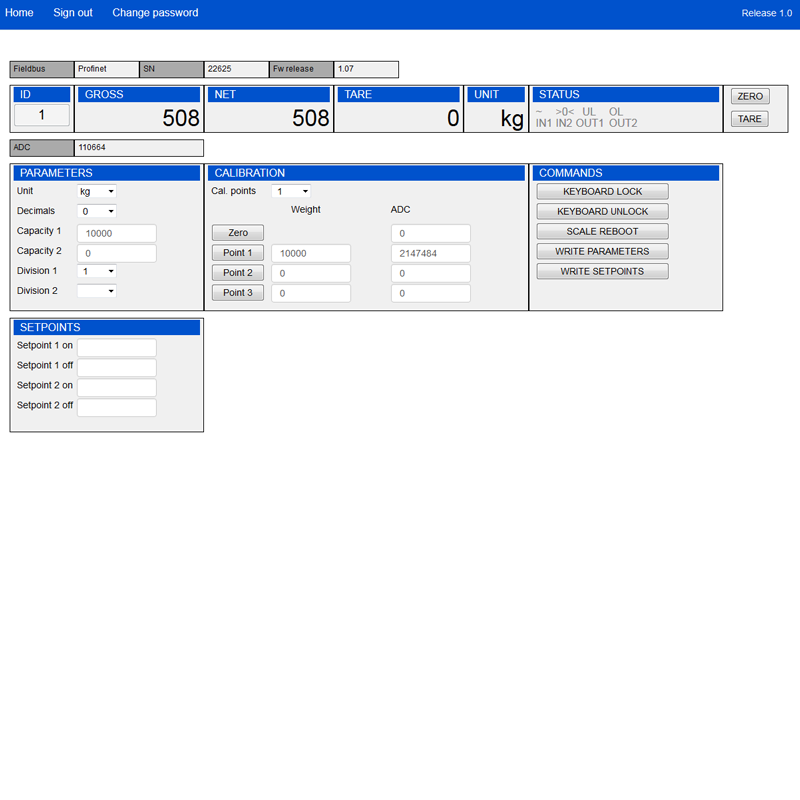

内置网络服务器

  • 集成的网络服务器允许您通过以太网，远程对重量变送器进行符合流程的诊断、校准和远程配置。
  • O仅针对PROFINET, ETHERNET/IP和MODBUS TCP/IP型号仪表。

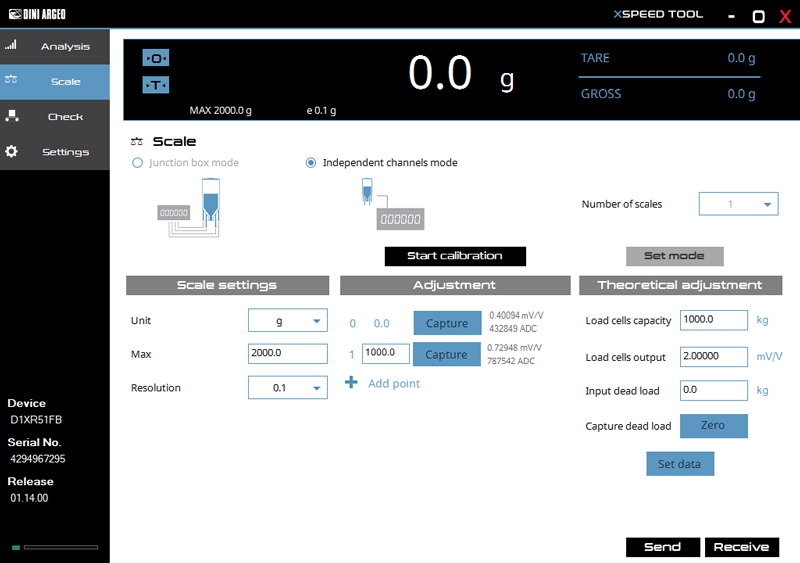

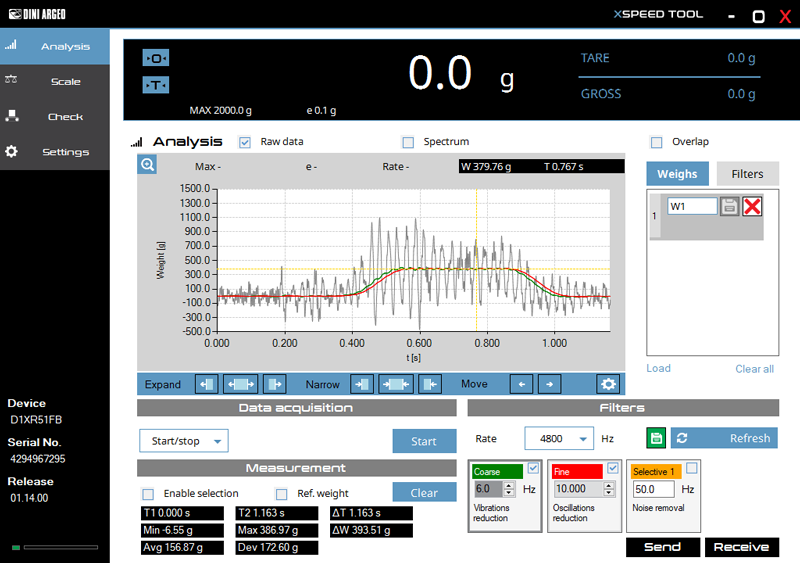

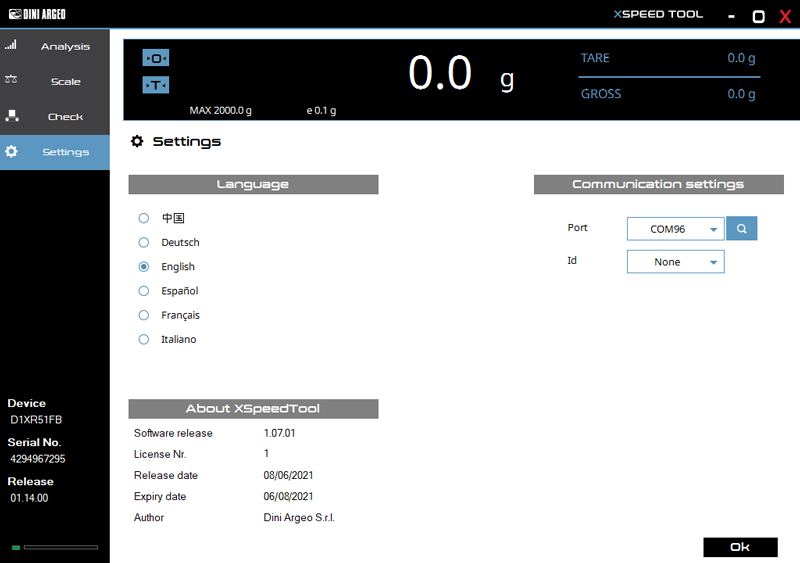

XSPEED TOOL

  • XSPEED Tool is the PC program for optimizing the performance of the weighing system integrated in the process and industrial automation. Through XSPEED TOOL, you can set the most suitable weighing filter for your application and create custom filters, thus maximizing the speed and accuracy of weighing in static and dynamic applications.
  • Free download from the Download section.
DOWNLOAD
????
 型号说明
DGT4X DIN导轨式安装重量变送器/称重显示器带2输入2输出 配有5个按键、LED显示屏及标准软件型号。
DGT4XAN DIN导轨式安装重量变送器/称重显示器带2输入2输出与模拟输出 配有5个按键、LED显示屏、16位模拟输出及标准软件型号。
DGT4XPRONET DIN导轨式安装重量变送器/称重显示器带2输入2输出 配有5个按键、LED显示屏及标准软件型号。
DGT4XPB DIN导轨式安装重量变送器/称重显示器带2输入2输出 配有5个按键、LED显示屏及标准软件型号。
DGT4XETHCAT DIN导轨式安装重量变送器/称重显示器带2输入2输出 配有5个按键、LED显示屏及标准软件型号。
DGT4XETHIP DIN导轨式安装重量变送器/称重显示器带2输入2输出 配有5个按键、LED显示屏及标准软件型号。
DGT4XDEVNET DIN导轨式安装重量变送器/称重显示器带2输入2输出 配有5个按键、LED显示屏及标准软件型号。
DGT4XMODTCP DIN导轨式安装重量变送器/称重显示器带2输入2输出 配有5个按键、LED显示屏及标准软件型号。
RS485 lightning and surge protection
Approval
 型号说明
KCEM 为与我司称重显示器并用的经贸易结算认证的称重系统及称重平台提供相应的Welmec认证文件及图版套件。
PC Softwares
Printers/Labellers
 型号说明
TPRP-1(S1) 面板式熱感印表機。5Vdc 電源（不含電源變壓器）。注意：不包括連接線套件，需另外訂購。
 型号说明
ALMEM-1(S1) Alibi内存板，用于储存PC/PLC传输的数据，至多可储存12万个重量数据，且该板已集成实时时钟功能。
DFCLK(S1) 实时时钟板，用于显示及打印日期与时间。
Power supplier for DIN bar
 型号说明
MDR2012 电源适配器，可安装在DIN导轨上使用。输入电压110/240Vac，输出电压12Vdc。
DR1512 电源适配器，可安装在DIN导轨上使用。输入电压110/240Vac，输出电压12Vdc。
ABS boxes for wall mounting
 型号说明
BOX2121S 带透明门的IP65安装盒，用于墙面安装DGT称重显示器，其尺寸：210x210x100mm，防护等级：IP65，配有2根电缆。
Communication Interfaces
 型号说明
SETHDIN-1 RS232 / RS485 / 以太网通讯转换器，可与Dini Argeo任何一台称重显示器的串口相连，其外壳为ABS材质，可安装在Omega / DIN导轨上。
Options for ATEX version
 型号说明
KZBA-1 For intrinsically safe weighing systems in a dangerous zone. Dimensions 179x359x166,5mm. Marking of housing + Zener Barrier ZBA1S: ATEX II 3(1)G Ex nA [ia Ga] IIC T4 Gc X for gas, ATEX II 3(1)D Ex tc [ia Da] IIIC T135°C Dc IP66 X for dust. Provided with safety instructions and the ATEX EU declaration of conformity (EN and IT).
KMB4-1 齐纳防爆栅套件，包含三个本安防爆栅与一个ABS保护盒，至多连接4个每个电阻350 ohm的传感器，供与防爆区域内的本安设备连接。单个防爆栅防爆特性：ATEX II (1) GD [Ex ia] IIC [Ex iaD]；防爆栅套件防爆特性：ATEX II 3G Ex nA II T4 IP65 (-20°C ≤ Ta ≤ +40°C)。手册与证书仅提供英文版本。
DCATEXMB4 ATEX declaration for the whole system with Dini Argeo Zener barriers. Ex II 2G IIC T6 Gb X e Ex II 2D IIIC T125°C Db X system, with label of the whole system, for weight indicator connected to Dini Argeo zener barriers, connected to a mechanical structure with ATEX load cells (each cell must be certified with CCATEX option).
JB4QA 5孔4线防爆接线盒，配IP67 ABS外盒，至多可以连接4只传感器。防爆等级：ATEX II 2G Ex ib IIC T6 Gb (防气体)，ATEX II 2D Ex tb IIIC T115°C Db IP65 (防粉尘)。附ATEX CE声明文件(英文版、德文版、法文版或意大利文版)。
JB4QAI IP66不锈钢防爆接线盒，ATEX，至多连接4个传感器。 4+1导缆器，防爆等级：ATEX II 2G Ex ib IIC T6 Gb (防气体)，ATEX II 2D Ex tb IIIC T115°C Db IP65 (防粉尘)。附ATEX CE声明文件 (英文版、德文版、法文版或意大利文版)。
EXCB6(S6) 传感器防爆6芯屏蔽电缆，供本安区域内使用。€/米
Other options
 型号说明
UMAN 打印版用户说明书（可免费从网上下载）
TECMAN 打印版技术说明书（可免费从网上下载）
TECSUP 电话技术支持或公司提供仪表及打印输出配置，以每小时计价。

PDF版产品页 All the specifications and images can be subject to variations and upgrades without prior notice.
